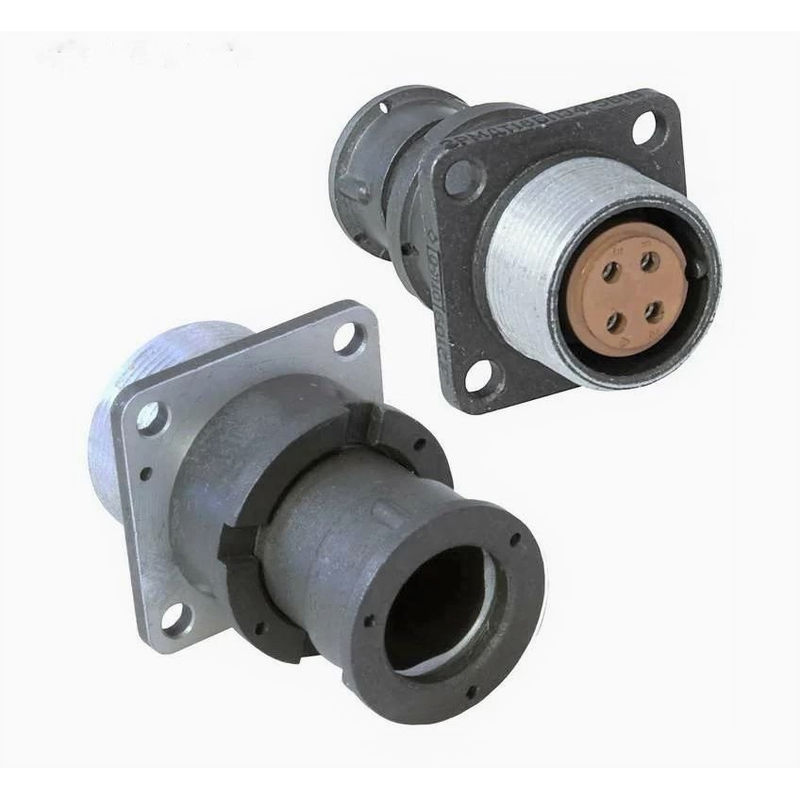

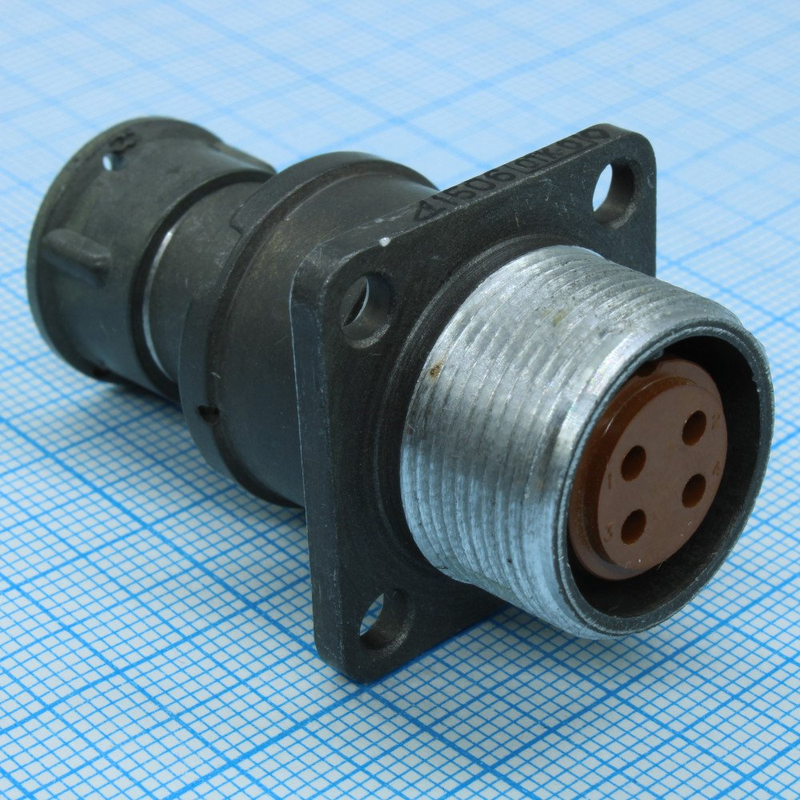

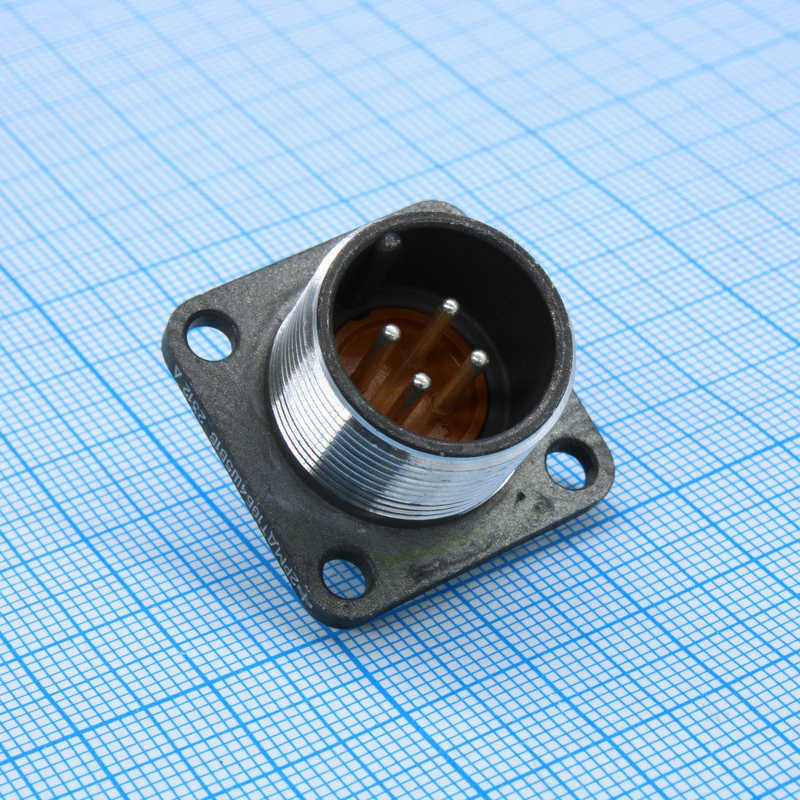

Разъем 2РМДТ18БПЭ4Ш5В1В — это блочная вилка, предназначенная для соединения и разъединения электрических цепей как постоянного, так и переменного тока. Он относится к серии цилиндрических низкочастотных разъемов и может использоваться в различных узлах и блоках радиоэлектронной аппаратуры.

Технические характеристики

• Тип соединителя : Негерметичный.

• Вид корпуса : Блочный (приборный).

• Форма патрубка : Прямая.

• Вид концевой гайки : Для экранированного кабеля.

• Количество контактов : 4.

• Вид контактов : Гнездо ( розетка ), но в данном случае это вилка.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Климатическое исполнение : Всеклиматическое (В2.1 по ГОСТ 15150-69).

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А, максимальная суммарная нагрузка от 27 А до 260 А.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.

• Усилия расчленения : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет (при ? = 99,5%).

Условия эксплуатации

• Температура среды : От -60° С до 100° С.

• Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10000 Гц, уровень звукового давления 170 дБ.

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного удара и до 1000 м/с? для многократного удара.

Этот разъем используется для внутреннего монтажа в радиоэлектронной аппаратуре и может работать с экранированными или неэкранированными кабелями. Подсоединение проводов к контактам выполняется методом пайки.
