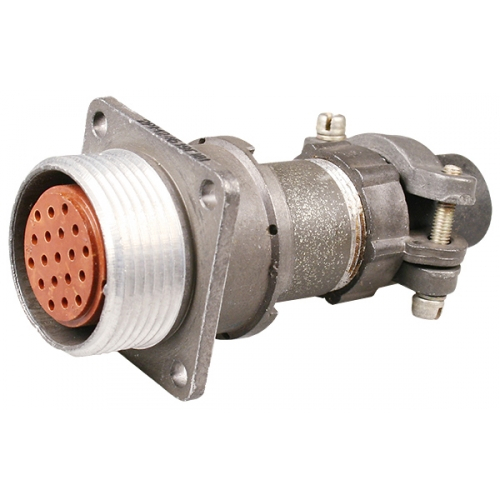

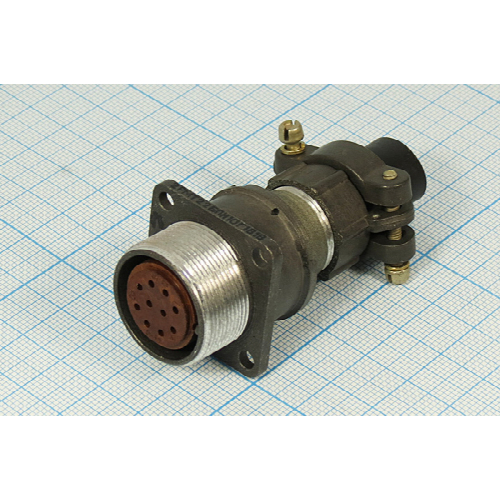

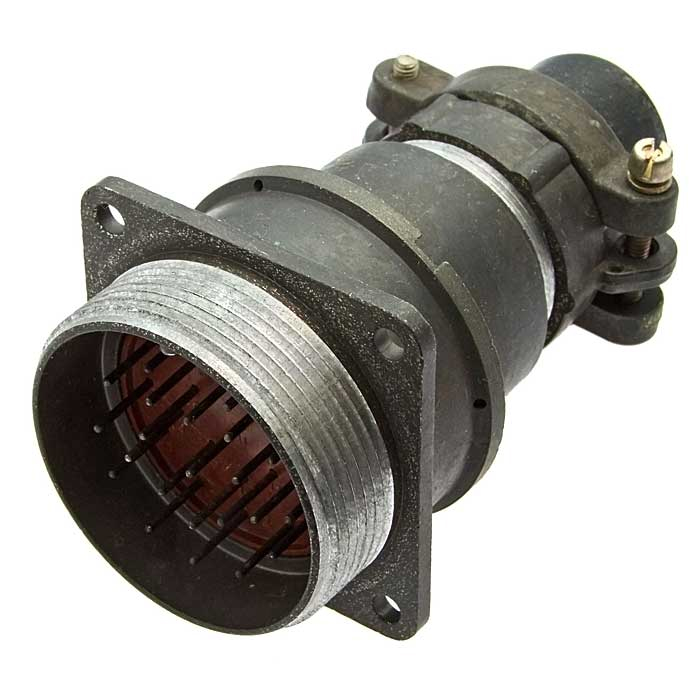

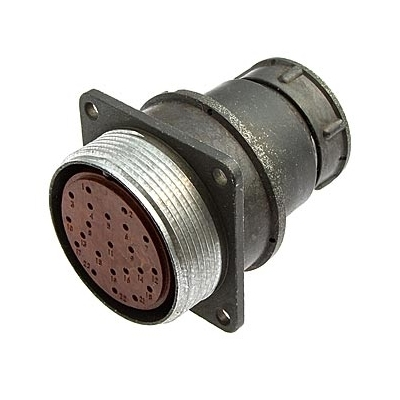

2РМТ36БПН22Г1В1В — это цилиндрический низкочастотный соединитель. Конкретной информации о применении именно этой модификации за указанный период не указано.

Общие сведения

Соединители серии 2РМТ предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, во всеклиматическом исполнении.

Характеристики

• Тип соединителя: Цилиндрический, низкочастотный.
• Исполнение: Негерметичный, тропикоустойчивый (устойчив к воздействию влажного тропического климата).
• Вид корпуса: Блочный (предназначен для монтажа на панель или прибор).
• Тип патрубка: Прямой патрубок для неэкранированного кабеля.
• Количество контактов: 22 контакта.
• Покрытие контактов: Серебро (обеспечивает низкое контактное сопротивление и хорошую проводимость).
• Теплостойкость: До 100 °C.
• Рабочие параметры: Для электрических цепей постоянного и переменного тока.
• Рабочая частота: До 3 МГц.
• Климатическое исполнение: Всеклиматическое (УХЛ, Т, О).
• Условный размер корпуса: 36.

Применение

Соединители серии 2РМТ, включая модификацию 2РМТ36БПН22Г1В1В, благодаря своей конструкции и характеристикам, широко используются в различных областях:

• Радиоэлектронная аппаратура: В устройствах, требующих надежного подключения сигнальных и питающих цепей.
• Промышленная автоматика: Для подключения датчиков, исполнительных механизмов и блоков управления в условиях производственных цехов.
• Системы управления: В системах контроля и управления технологическими процессами.
• Измерительная техника: В составе лабораторного и полевого измерительного оборудования.
• Средства связи: Для коммутации низкочастотных сигналов и питания в телекоммуникационных устройствах.
• Авиационная и специальная техника: В оборудовании, где требуется повышенная надежность и устойчивость к климатическим воздействиям (тропикоустойчивое исполнение).
• Энергетическое оборудование: Для передачи сигналов управления и питания в электротехнических установках.

Блочный корпус позволяет устанавливать соединитель непосредственно на корпус прибора или панель, а прямой патрубок удобен для подключения кабеля без изгибов, что характерно для стационарных или встраиваемых решений.

Расшифровка обозначения

• 2РМТ — тип соединителя (негерметичный, тропикоустойчивый).

• 36 — условный размер корпуса.

• Б — блочный вид корпуса.

• ПН — прямой патрубок для неэкранированного кабеля.

• 22 — количество контактов.

• Г1 — шаг контактов.

• В1В — покрытие контактов серебром, теплостойкость 100 °C.
