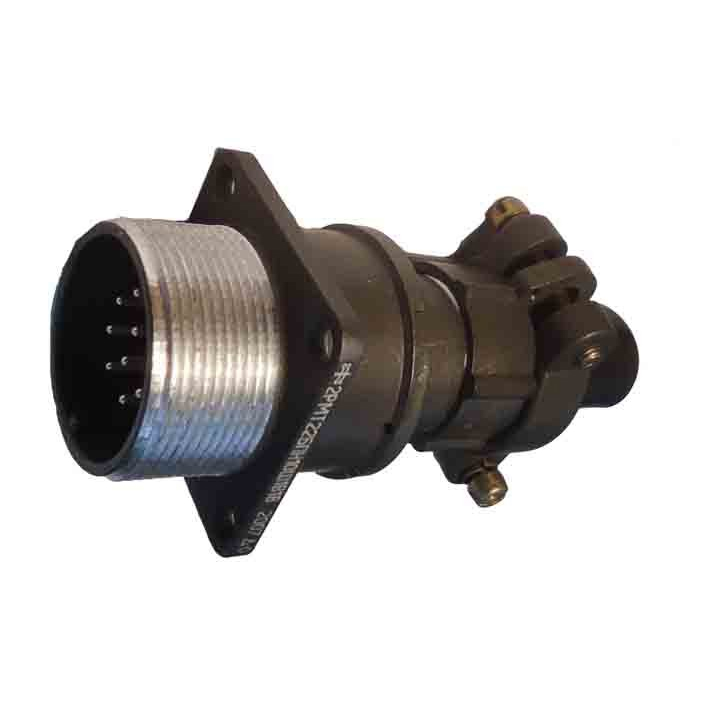

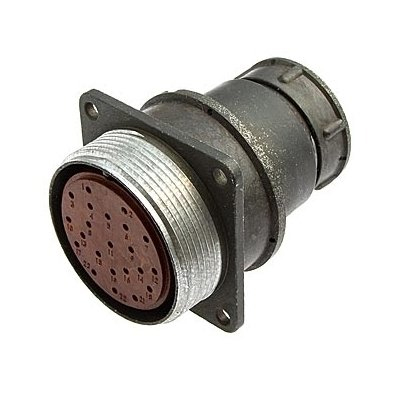

Соединитель 2РМТ36БПН22Г1В1В «5» относится к серии негерметичных электрических разъёмов типа 2РМТ, предназначенных для работы в цепях постоянного и переменного тока частотой до 3 МГц, в основном для внутреннего объёмного монтажа в радиоэлектронной аппаратуре.

Расшифровка обозначения

• 2РМТ — тип соединителя (негерметичный, для всеклиматического исполнения).

• 36 — условный размер корпуса (диаметр фланца/гайки, порядка 36 мм).

• Б — приборный корпус (розетка блочная, монтируемая на корпусе прибора).

• П — прямой патрубок для кабеля.

• Н — гайка патрубка под неэкранированный кабель.

• 22 — количество контактов.

• Г — розетка (гнездовая часть).

• 1 — сочетание контактов: все контакты диаметром 1 мм.

• В — серебряное покрытие контактов.

• 1 — теплостойкость до +100 °C.

Основные электрические параметры

• Рабочее напряжение — до примерно 560–700 В (постоянное/переменное).

• Максимальная токовая нагрузка на один контакт — до 6 А (для 1‑миллиметровых контактов).

• Суммарная токовая нагрузка на весь разъём — порядка 100–110 А.

• Сопротивление контактов — не более 5 мОм.

• Сопротивление изоляции — не менее 5000 МОм.

• Ёмкость между контактами — не более 6 пФ.

Конструкция и применение

Соединитель выполнен в всеклиматическом исполнении, рассчитан на работу в широком диапазоне температур и атмосферных условий, включая пониженное давление (до порядка 3 мм рт. ст.). Разъём имеет резьбовое соединение корпусов и одношпоночную поляризацию, что обеспечивает надёжную коммутацию и защиту от неправильной стыковки.

Обычно такие разъёмы применяются во внутренних монтажах аппаратуры, включая промышленное и радиоэлектронное оборудование, где требуется компактный и надёжный контактный узел с многожильным кабелем.
