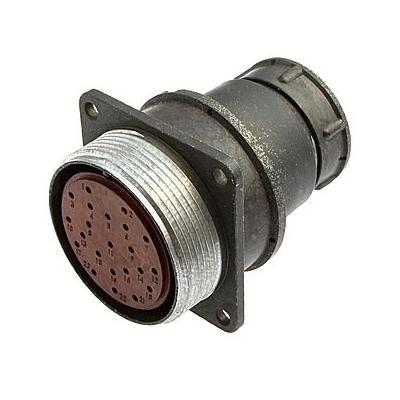

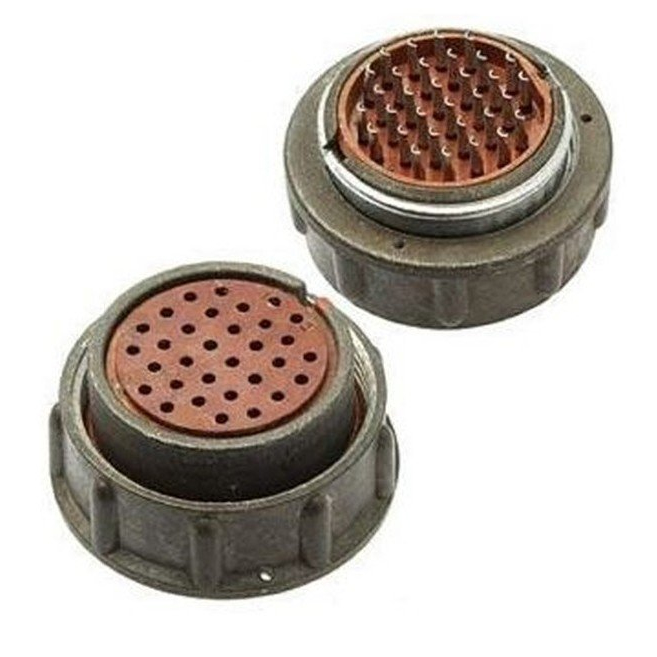

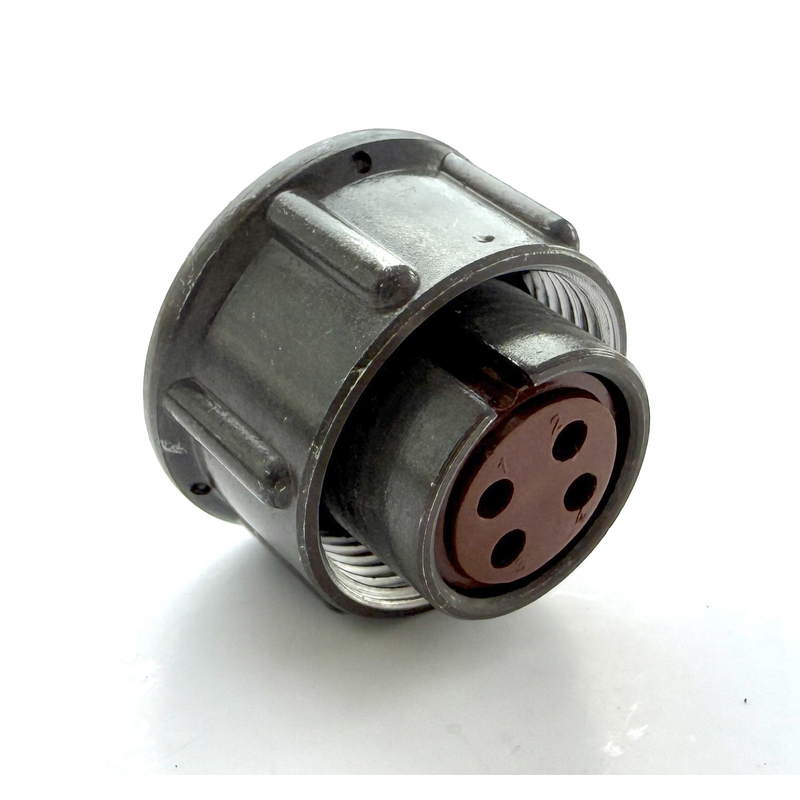

2РМТ36К22Г1В1В — это низкочастотный цилиндрический электрический разъём (кабельная розетка) серии 2РМТ для работы в цепях постоянного и переменного тока до 3 МГц.

Расшифровка маркировки

• 2РМТ — серия цилиндрических низкочастотных соединителей.​

• 36 — условный размер корпуса (габарит).​

• К — кабельный корпус (розетка для монтажа на кабель, не блочная).​

• 22 — количество установленных контактов (22 контакта).

• Г — розетка (гнёзда, ответная часть к вилке типа «Ш»).

• 1 — исполнение контактной группы: все контакты Ø1 мм.​

• В — серебряное покрытие контактов.

• 1 — группа по теплостойкости: рабочая температура до +100 °С (для 2РМТ, в ряде исполнений до +100…+180 °С).

• В — всеклиматическое исполнение, тропикоустойчивый вариант.

Основные электрические характеристики

• Максимальный ток на один контакт: 6 А.

• Максимальная суммарная токовая нагрузка на весь разъём: 110 А.

• Максимальное рабочее напряжение: 560 В или 700 В (в зависимости от режима).

• Максимальное испытательное напряжение:

  • при нормальных климатических условиях: 1850 В или 2300 В;

  • при пониженном давлении (≈3 мм рт. ст.): 350 В или 450 В.

• Сопротивление контактов: не более 5 мОм.

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм при нормальных условиях.

• Допустимое сечение подключаемых проводов: около 0,5 мм² (по хвостовикам контактов).

Механические и климатические свойства

• Тип: негерметичный, всеклиматический, тропикоустойчивый.

• Способ сочленения: резьбовая фиксация (винтовая муфта).

• Диапазон рабочих температур: примерно от −60 °С до +100 °С (для части исполнений серии 2РМТ до +180 °С; конкретно для 1-й группы теплостойкости обычно до +100 °С).

• Влажность: работа при относительной влажности до 98% при +35 °С.​

• Вибрация:

  • синусоидальная, частоты от 1 Гц до 5000 Гц;

  • амплитуда ускорения до 490 м/с².

• Механический удар многократного действия: пиковое ускорение до 1000 м/с², длительность 1–5 мс.
