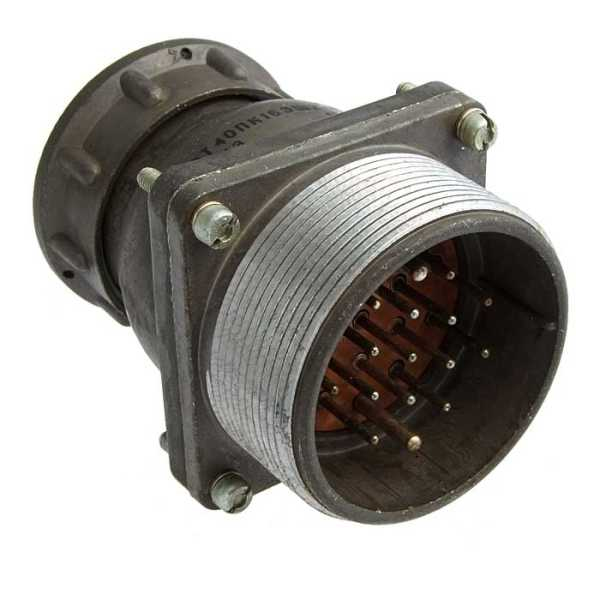

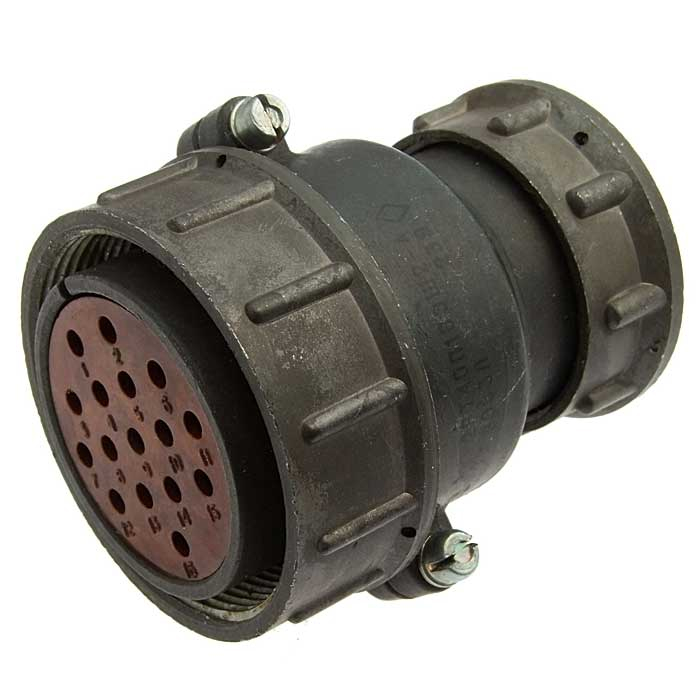

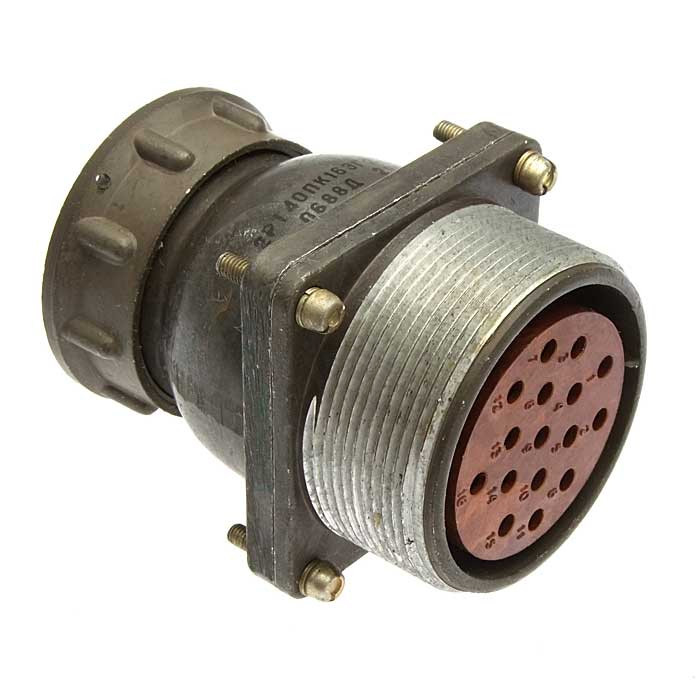

2РТ16ПК2НГА — это цилиндрический низкочастотный разъём серии 2РТ, предназначенный для работы в силовых и сигнальных цепях постоянного и переменного тока, обычно до 700–850 В и токов до десятков ампер (в зависимости от исполнения контактов).

Назначение и область применения

• Используется в радиоэлектронной и электротехнической аппаратуре как соединитель общего назначения.

• Предназначен для внутреннего объёмного монтажа в корпусах приборов, щитах, шкафах управления.

• Применяется в условиях повышенных механических нагрузок (удары, вибрация) и широкого температурного диапазона, что типично для серий 2РТ/2РТТ.

Расшифровка обозначения (по аналогии с 2РТ16ПК1НШ3-А)

Точная заводская расшифровка индекса «2НГА» может отличаться у разных производителей, но базовая логика такая:

• «2РТ» — тип разъёма, цилиндрический, ручного соединения.​

• «16» — условный размер корпуса (диаметр корпуса 16‑й группы).

• «П» — приборная (блочная) часть.​

• «К» — вид корпуса/конструктивное исполнение приборной части (конкретная буква в 2РТ обычно задаёт вариант фланца/корпуса).​

• «2» — количество контактов.

• «НГ…» — как правило, обозначение формы/размера контактов и климатического/конструктивного исполнения (например, шаг, материал, защитное покрытие, исполнение по герметичности, тип гайки); точная расшифровка зависит от ТУ.

• «А» в конце у серии 2РТ часто означает конкретное исполнение по ТУ или модификацию (вариант по ГОСТ/ТУ).​

Электрические характеристики (типичные для 2РТ16 с силовыми контактами)

Точные цифры зависят от варианта контактов (диаметр 3,5 мм или меньше), но для разъёмов 2РТ/2РТТ 16‑го размера характерны:

• Максимальное рабочее напряжение цепи (амплитудное), как правило, до 700–850 В. +3

• Рабочий ток на одиночный силовой контакт 16‑го размера может достигать 50 А при Ø 3,5 мм (как у 2РТТ16КПН1Г2В).​

• Сопротивление изоляции в нормальных условиях обычно не менее 1000–5000 МОм в зависимости от серии и ТУ. +3

• Количество сочленений–расчленений — порядка 500 циклов. +3

• Минимальная наработка — около 1000 ч, срок сохраняемости 15–20 лет. +3

Механическая и климатическая стойкость

Для разъёмов 2РТ/2РТТ типичны жёсткие требования по механике и климату:

• Диапазон рабочих температур примерно от −60 до +100 °C. +3

• Устойчивость к синусоидальной вибрации в диапазоне 1–5000 (иногда до 10000) Гц, с ускорением до 100–300 м/с². +3

• Устойчивость к одиночным ударам с пиковым ускорением до 10000 м/с², многократным ударам до 1500 м/с². +3

• Работа при пониженном давлении до 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.), высокая влажность до 98% при +40 °C (по данным по серии 2РТТ).

Конструктивные особенности

• Разъём цилиндрический, с резьбовым фиксированием сочленённого положения, одношпоночная поляризация корпусов для защиты от ошибочного стягивания.

• Приборная часть (буквы «ПК») предназначена для монтажа в корпус прибора, как правило, объёмный монтаж пайкой к выводам.

• Серия 2РТ в целом рассчитана на работу с 2–47 контактами, однако конкретно «…2Н…» — это двухконтактное силовое исполнение.

Если нужен прямой подбор ответной части к 2РТ16ПК2НГА (кабельная вилка с нужной схемой контактов и гайкой под конкретный тип кабеля), напишите, како
