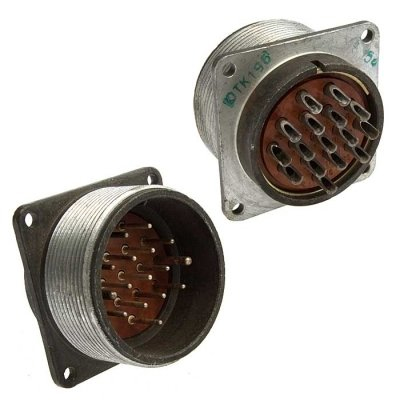

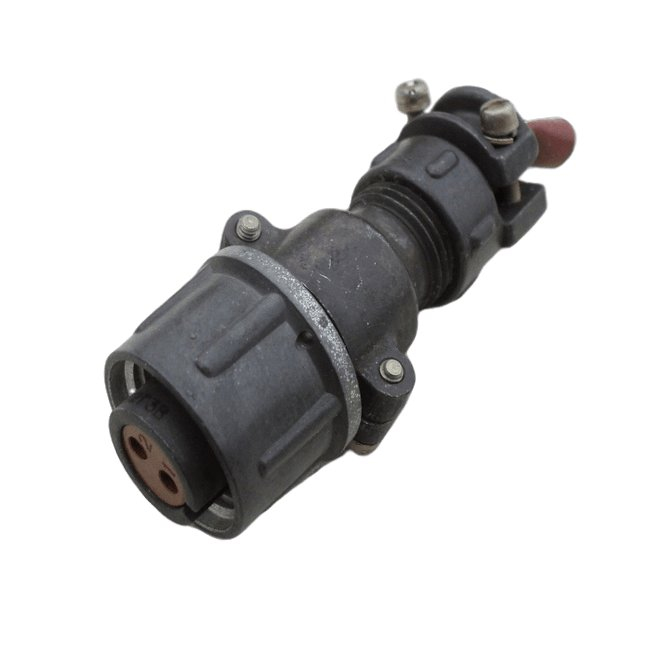

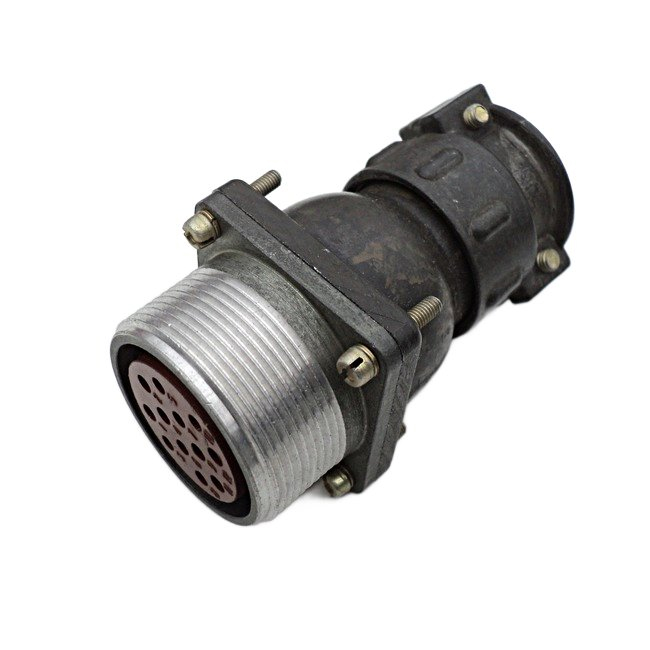

Соединитель 2РТ16ПК2НГ‑А относится к семейству низкочастотных цилиндрических разъёмов 2РТ (обозначение серии 2РТ‑А) и предназначен для монтажа в электрических цепях постоянного и переменного тока, в том числе в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Расшифровка обозначения

Структура маркировки примерно такая (по типовым разъёмам 2РТ‑А):

• 2РТ — тип низкочастотного цилиндрического соединителя.

• 16 — условный размер корпуса (габаритный ряд).

• ПК — исполнение приборной части: ПК соответствует конструкции с прямым патрубком (“П” — без патрубка; “ПК” — прямой патрубок; “СК” — угловой патрубок).

• 2 — число контактов (обычно 2 контакта в этом типе исполнения).

• НГ — тип подключения: Н — под неэкранированный кабель, Г — гайка/патрубок для кабеля. Буква А в конце обычно указывает конструктивное или материалное исполнение (например, вид материала изолятора или уточнённое исполнение по ТУ).

Назначение и особенности

2РТ16ПК2НГ‑А применяется как кабельный или блочный соединитель для коммутации цепей питания и сигналов в аппаратуре, где требуются надёжный контакт, резьбовая фиксация и умеренные габариты.
Конструкция рассчитана на многократное сочленение‑расчленение , имеет цилиндрический корпус , резьбовое сочленение и прямой патрубок , что удобно для ввода кабеля в корпус устройства и обеспечения аккуратного выхода жгута.

Основные технические параметры (по типовому 2РТ‑А‑16)

Приборные и кабельные разъёмы серии 2РТ16‑А обычно имеют следующие параметры (по аналогичным моделям 2РТ16‑А):

• Рабочее напряжение — не более 700 В постоянного тока; для переменного — до допустимого уровня, регламентированного по ТУ.

• Допустимый ток на контакт — в зависимости от числа и диаметра контактов, но для 2‑контактных исполнений с 2 контактами это обычно порядка нескольких ампер на контакт (для 1‑контактных‑исполнений 2РТ16‑А могут быть заявлены десятки ампер).

• Сопротивление контакта — в типичных 2РТ16‑А с контактом Ø1,5 мм обычно не более нескольких милливтольт на контакт, что обеспечивает низкие потери и нагрев. ​

• Материал контактов — чаще всего серебро или серебросодержащие сплавы, что даёт хорошую проводимость и устойчивость к окислению.

Области применения

Такой разъём используется в радиоэлектронной аппаратуре , измерительных приборах, промышленной и телекоммуникационной технике, где требуется механически прочное и удобное соединение кабеля с платой или блоком.
Исполнение ПК (с прямым патрубком) хорошо подходит для монтажа на панели или корпусе устройства и аккуратного вывода кабеля прямо из плоскости крепления, без изгиба патрубка.
