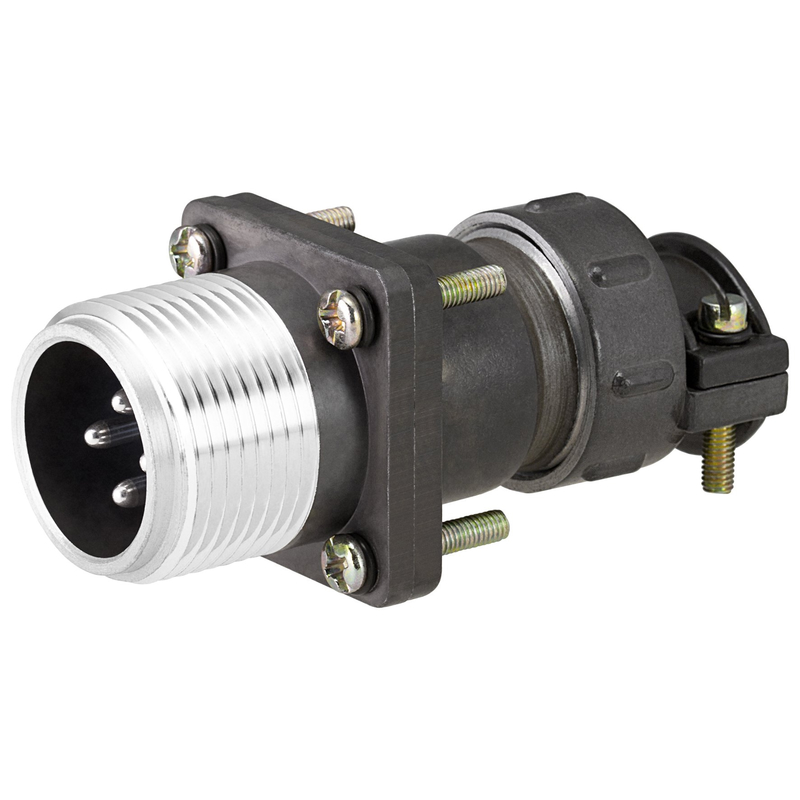

2РТ20П3ЭГ7‑А — это вилка соединительная блочная из серии цилиндрических низкочастотных разъёмов семейства 2РТ‑А, предназначенная для соединения электрических цепей постоянного и переменного тока в наземной аппаратуре общепромышленного и специального назначения.

• Тип: цилиндрический низкочастотный соединитель, исполнение «вилка блочная».

• Назначение: коммутация силовых и сигнальных цепей постоянного и переменного тока частотой до 3 МГц при напряжениях, соответствующих техническим условиям (ТУ).

• Область применения: радиоэлектронная, промышленная и телемеханическая аппаратура, щиты и стойки, блочные монтажи.

• Корпус: блочный, рассчитанный на монтаж в панелях или на платах, с резьбовым соединением (накидная гайка).

• Условный размер корпуса: 20 — определяет типоразмер и габариты разъёма.

• Количество контактов: 3, штыревые, круглого сечения; в типоразмере 2РТ20 для 3‑контактного варианта обычно применяются контакты диаметром около 2,5 мм.

• Рабочее напряжение: рассчитан на использование в цепях с напряжением до сотен вольт (в конкретных ТУ указано максимальное амплитудное или рабочее значение, близкое к нескольким сотням вольт).

• Токовая нагрузка: на один контакт — порядка 10–25 А, в зависимости от диаметра и материала контакта; суммарный ток по трём контактам — до десятков ампер.

• Сопротивление контакта: не более 1–5 мОм на контакт, изоляция — не менее нескольких сотен мегаом.

• Климатика: исполнение У/УХЛ, диапазон температур эксплуатации обычно от –60 °С до +100 °С, допустимая влажность до 95–98% при +25 °С.

• Разъём негерметичный, без внутреннего уплотнения, но отвечает требованиям по механическим и климатическим воздействиям (вибрация, удары, влажность, давление).

• Метод сочленения: резьбовой, с фиксацией накидной гайкой, что обеспечивает надёжность соединения при вибрации и тряске.

• Вилка блочная 2РТ20П3ЭГ7‑А сочетается с соответствующими розетками 2РТ/ШР в том же типоразмере и наборе контактов.
