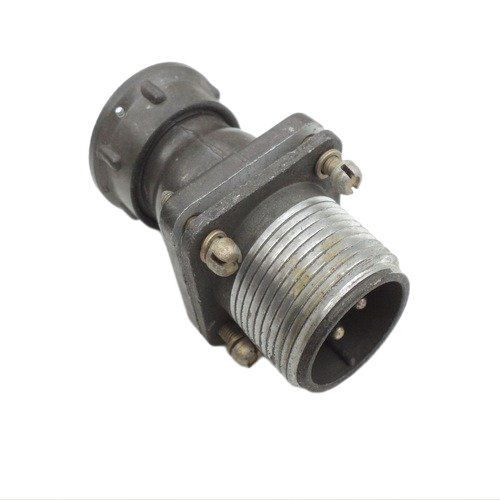

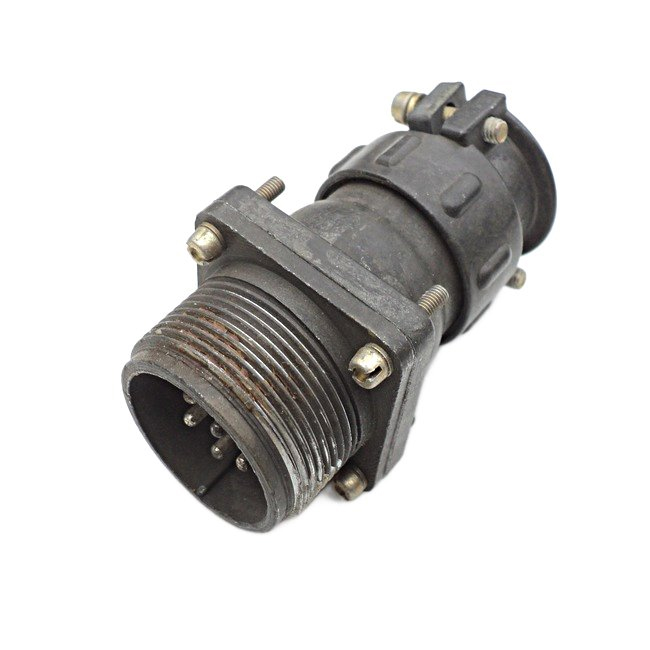

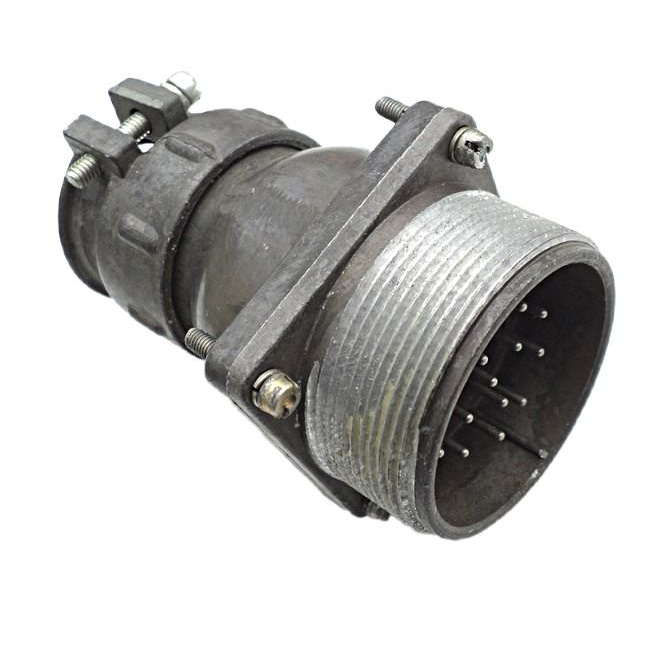

2РТ20ПК2НШ6‑А — это негерметичный цилиндрический электрический соединитель серии 2РТ, выполненный в виде вилки блочной части с кожухом (исполнение «5»), предназначенной для работы в составе приборных или блочных электро‑механических узлов.

Расшифровка обозначения

• 2РТ — тип низкочастотного цилиндрического соединителя.

• 20 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части «с прямым патрубком» (кожухом).

• 2Н — два контакта, предназначенные для неэкранированного кабеля («Н» — для неэкранированного).

• Ш6 — вилка (штыревые контакты) с сочетанием контактов «6» (два контакта диаметром 2,5 мм).

• А — дополнительное обозначение по материалу изолятора (встречается в спецификациях серии 2РТ для приборных/блочных частей).

Основные электрические параметры

• Количество контактов — 2 шт., диаметр каждого контакта 2,5 мм.

• Максимальная токовая нагрузка на один контакт — до 25 А, суммарно по вилке — до 50 А.

• Сопротивление контакта — не более 1 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Амплитудное значение напряжения цепи — до 850 В.

Механические и климатические характеристики

• Соединитель негерметичный, рассчитан на климатическое исполнение типа УХЛ (умеренный и холодный климат), рабочий диапазон температур примерно от −60 до +60 °C.

• Устойчив к вибрации: диапазон частот 1–5000 Гц, ускорение до 300 м/с²; выдерживает ударные нагрузки до 5000 м/с² при одиночном ударе и до 350 м/с² при многократных ударах.

• Количество циклов сочленений‑расчленений — не менее 500, минимальная наработка при номинальных режимах — 1000 часов.

Особенности исполнения «с кожухом „5“»

• Вилка выполнена в виде блочной части с прямым кабельным патрубком (кожухом), который обеспечивает механическую защиту и фиксацию кабеля, а также упрощает монтаж в панель/блок.

• Исполнение «5» относится к типу приёмки/контрольных требований по ГОСТ/ТУ (встречается в документации серии 2РТ/2РТТ), что указывает на стандартный комплект контрольных и приемо‑сдаточных испытаний.
