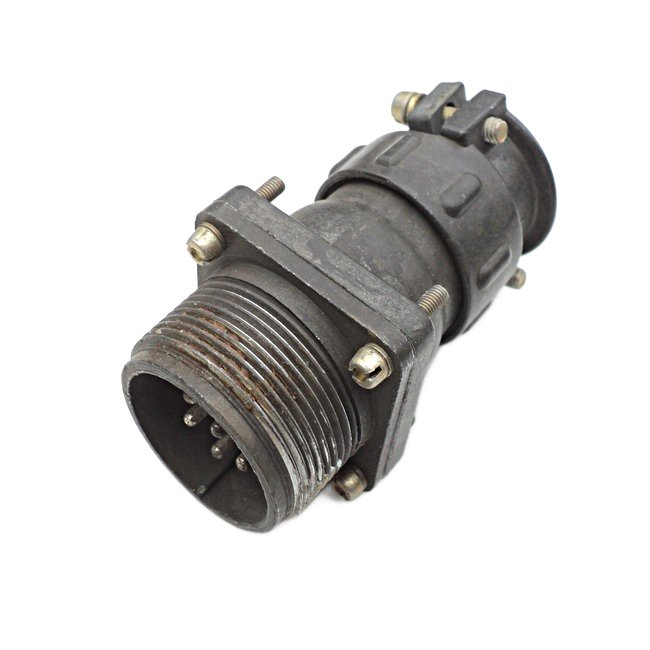

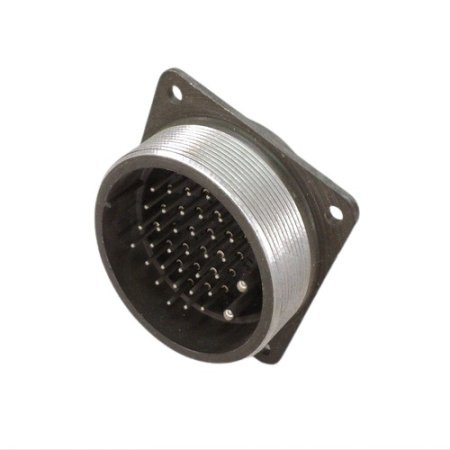

Вилка блочная 2РТ20ПК3ЭШ7‑А «5» — это низкочастотный цилиндрический соединитель серии 2РТ‑А, предназначенная для применения в радиоэлектронной аппаратуре, в том числе в составе блочной (шкафной) аппаратуры с кожухом типа «5» (вилка блочная с кожухом).

Назначение и конструкция

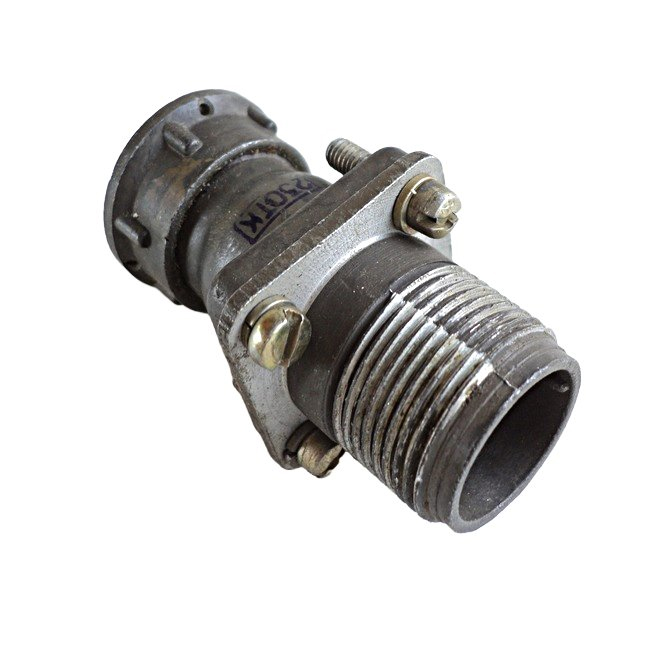

Соединитель используется как вилка‑блочка для монтажа на панелях или в блоках, обеспечивая сочленение с кабельными или печатными розетками в низкочастотных цепях. Корпус выполнен из алюминиевого сплава (обычно марки А‑22), имеет цилиндрическую форму, предусмотрен резьбовой фланец для крепления и резьбовое сочленение с розетками.

Контакты — штыревые, круглые, извлекаемые, диаметром 1,5 мм, количество контактов в гнезде‑подложке соответствует типоразмеру 3 (в обозначении 2РТ20ПК3... это 3 контакта). Монтаж контактов — пайкой, а взаимосочленение с розетками обеспечивается резьбовым соединением.

Электрические параметры

Максимальный рабочий ток на контакт — порядка 10 А для контактов диаметром 1,5 мм, при допустимом сопротивлении контакта не более нескольких миллимомов. Максимальное рабочее напряжение обычно до сотен вольт переменного или постоянного тока (в типовых 2РТ‑разъёмах оно составляет до 700 В), что соответствует типовому уровню для этой серии.

Сопротивление изоляции между контакторами и «землей» — не менее сотен мегом, что обеспечивает высокий уровень электрической изоляции при нормальной влажности.

Климатические и механические условия

Климатическое исполнение — УХЛ, разъём рассчитан для эксплуатации в диапазоне температур от примерно −60 до +100 °C; при кратковременных перегревах контактов допустимы более высокие температуры поверхности. Относительная влажность до 98% при 25 °C также допустима при соблюдении требований по защите от воды и пыли.

Механические характеристики включают возможность работы в условиях синусоидальной вибрации с ускорением до 10g в широком диапазоне частот, а также устойчивость к многократным и однократным ударным перегрузкам до десятков и сотен g.

Габариты и ресурс

Габаритные размеры корпуса вилки блочной с кожухом примерно 30×30×42 мм, масса изделия — около 20–25 г, что типично для данного типоразмера серии 2РТ. Количество допустимых сочленений‑расчленений — порядка 500 циклов, а минимальный срок сохраняемости (хранения) может достигать 20 лет при соблюдении условий хранения.
