2РТ20У2ЭГ6-А вилка

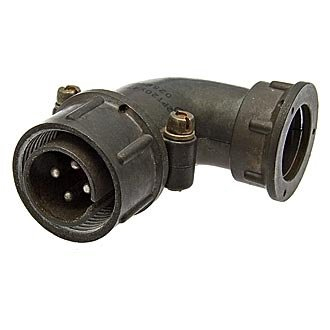

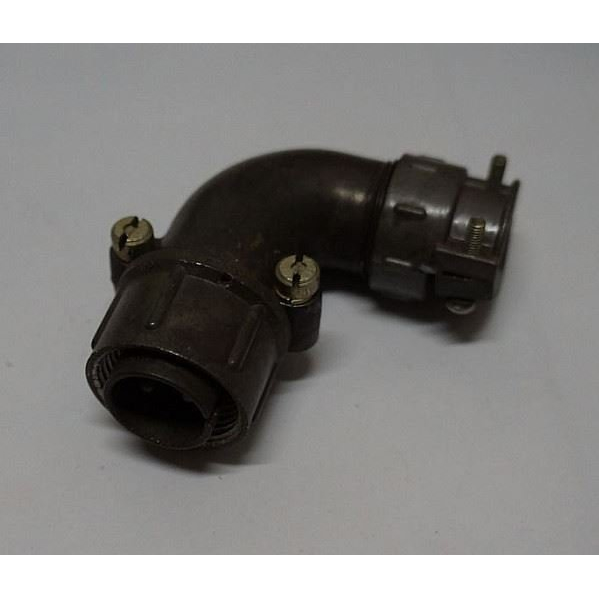

2РТ20У2ЭГ6-А — это кабельная вилка цилиндрического соединителя типа 2РТ, рассчитанная на работу с экранированным кабелем и угловым патрубком. По маркировке видно, что это вариант с корпусом размера 20, двумя контактами и исполнением для определённого сочетания контактов.

Расшифровка обозначения

• 2РТ — тип соединителя.

• 20 — условный размер корпуса.

• У — угловой патрубок.

• 2 — количество контактов.

• Э — для экранированного кабеля.

• Г — вилка.

• 6 — сочетание контактов.

• А — обозначение материала изолятора.

Основные характеристики

Для этой вилки указаны такие параметры: рабочий ток 25 А, максимальное рабочее напряжение постоянного тока — не более 700 В, диаметр контактов 2,5 мм, покрытие контактов — серебро, сопротивление контактов — 1 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Условия эксплуатации

Изделие рассчитано на диапазон температур от -60 °C до +180 °C с учётом перегрева контактов. Также указаны стойкость к синусоидальной вибрации в диапазоне 1–1000 Гц, устойчивость к одиночным и многократным механическим ударам, а также работа при пониженном атмосферном давлении.

Применение

Соединители 2РТ20У2ЭГ6-А предназначены для внутреннего применения и для наружной установки при защите от пыли и воды силами потребителя. Обычно такие вилки используют в электрических цепях, где важны надёжность соединения, экранирование и устойчивость к жёстким условиям эксплуатации.

Кратко

Если совсем коротко:2РТ20У2ЭГ6-А — это угловая кабельная вилка серии 2РТ с двумя контактами, предназначенная для экранированного кабеля, с серебряными контактами и повышенной стойкостью к температуре и вибрации.
