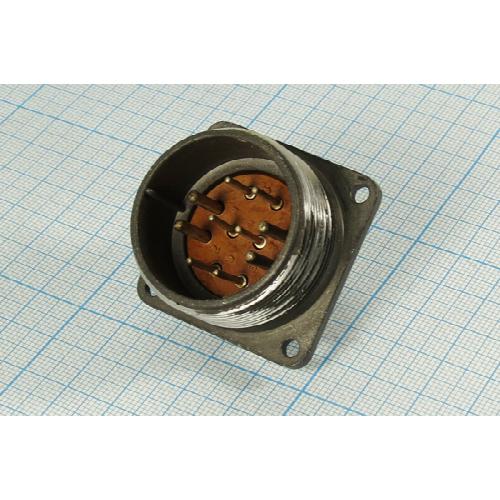

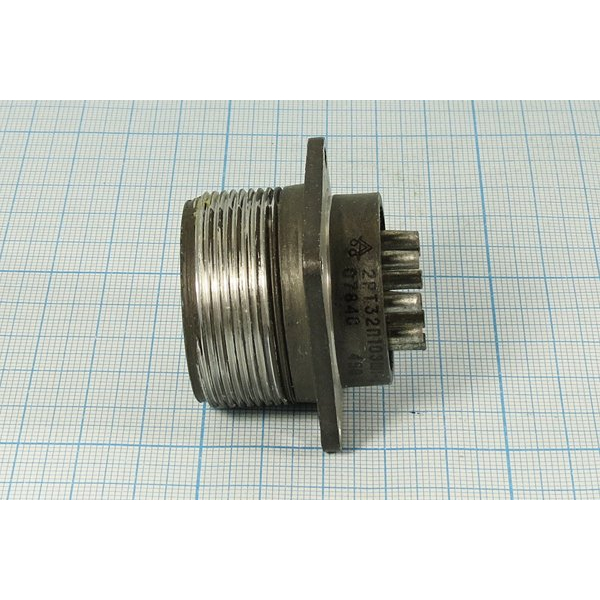

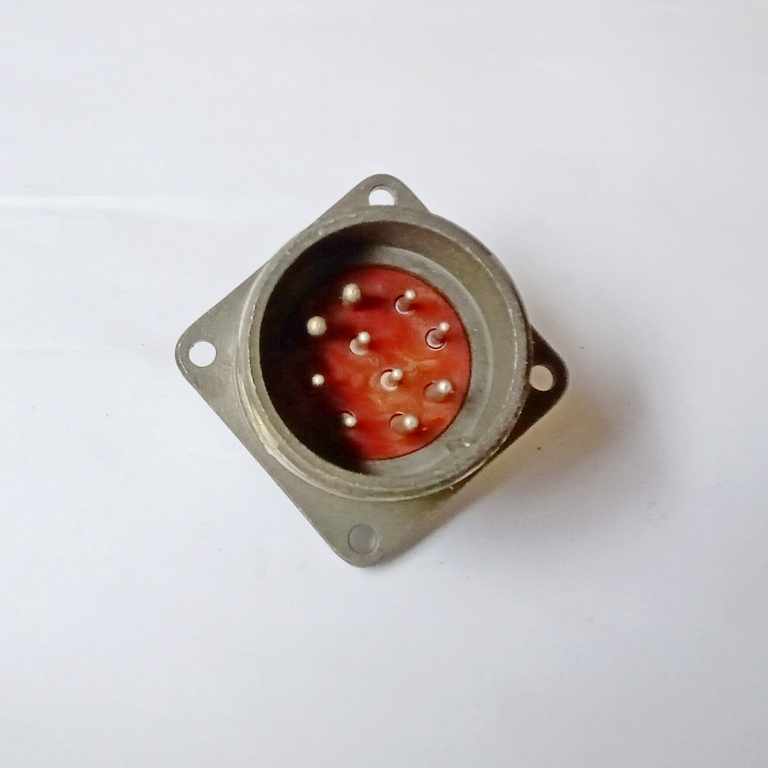

2РТ32П10ЭШ1-АН — это круглый многоконтактный разъём семейства 2РТ, предназначенный для работы в радио‑ и электротехнике в качестве приборной/кабельной части для подключения экранированного кабеля в условиях вибраций и широкого температурного диапазона.

Расшифровка обозначения

• 2РТ — тип соединителя (серия 2РТ, негерметичный, климатическое исполнение УХЛ).

• 32 — условный размер корпуса (габарит и шаг расположения контактов).​

• П — исполнение по патрубку: прямая кабельная или приборная часть без изгиба (прямой ввод).

• 10 — количество контактов.

• Э — для экранированного кабеля, соответствующий тип концевой гайки/патрубка.

• Ш1 — «Ш» обозначает розетку (гнездовая часть), «1» — сочетание контактов №1 (6 контактов Ø1,5 мм и 4 контакта Ø2,5 мм).

• АН — дополнительное исполнение/модификация (как правило, вариант по покрытию, материалу, исполнению корпуса или авторских нормам заказчика; конкретика задаётся ТУ на изделие).​

Электрические характеристики

• Количество контактов: 10 (6 шт. диаметром 1,5 мм, 4 шт. диаметром 2,5 мм).

• Номинальный ток на один контакт: до 10 А для Ø1,5 мм и до 25 А для Ø2,5 мм.

• Максимальный суммарный ток по всем контактам: порядка 160 А.

• Максимальное рабочее напряжение цепи: амплитудное значение около 850 В, рабочее постоянное — до 700 В.

• Сопротивление контакта: не более 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм).

• Сопротивление изоляции в нормальных условиях: обычно не менее 1000–5000 МОм по данным для близких исполнений 2РТ32П10Э….

Небольшой пример применения

Такой разъём удобно использовать как универсальный силовой и сигнальный интерфейс: например, четыре контакта Ø2,5 мм — под силовые цепи компрессора или привода, шесть контактов Ø1,5 мм — под цепи управления, датчики или обмотки реле.

Механика и конструкция

• Тип соединителя: круглый, негерметичный, с резьбовой муфтой, климатическое исполнение УХЛ (эксплуатация в помещениях и на открытом воздухе при защите от прямого попадания воды и пыли).

• Материал и покрытие контактов: медный сплав с покрытием серебро/никель для снижения переходного сопротивления и повышения коррозионной стойкости.

• Количество циклов сочленения/расчленения: около 500.

• Минимальная наработка: порядка 1000 ч.

Условия эксплуатации и прочность

По характеристикам близких исполнений 2РТ32П10ЭШ1-А можно ориентироваться на следующие условия:

• Диапазон рабочей температуры окружающей среды: примерно от −60 °C до +100 °C (с учётом нагрева контактов до более высоких значений).

• Атмосферное пониженное давление: до 1,3·10⁻⁴ Па (1,3·10⁻⁶ мм рт. ст.), что допускает работу при разрежении.

• Вибрация: синусоидальная в диапазоне частот 1–1000/5000 Гц с ускорением до 100–300 м/с² в зависимости от конкретного исполнения.
