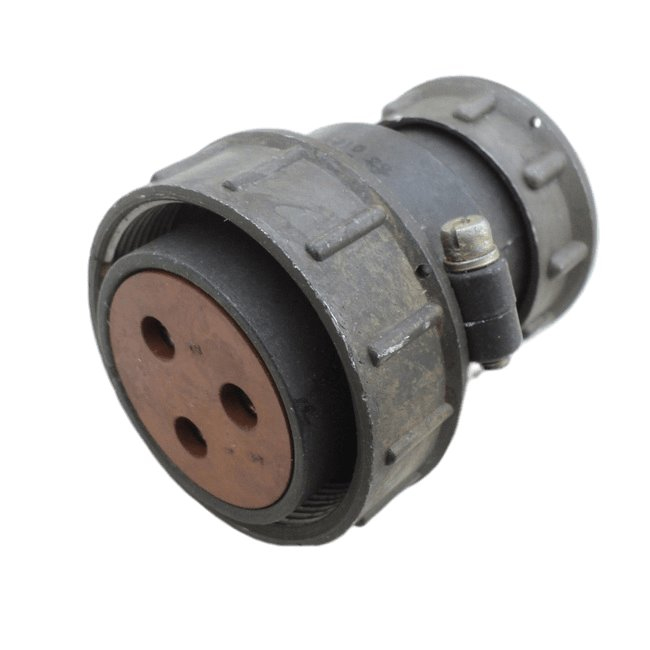

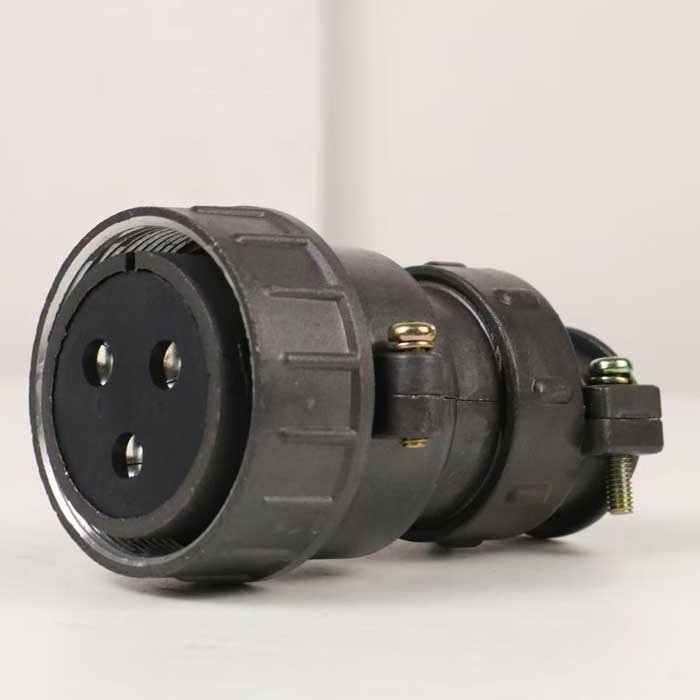

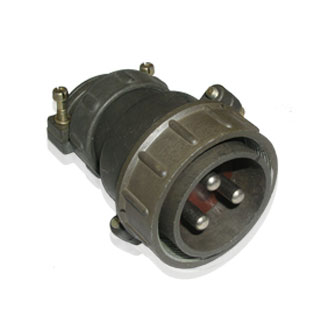

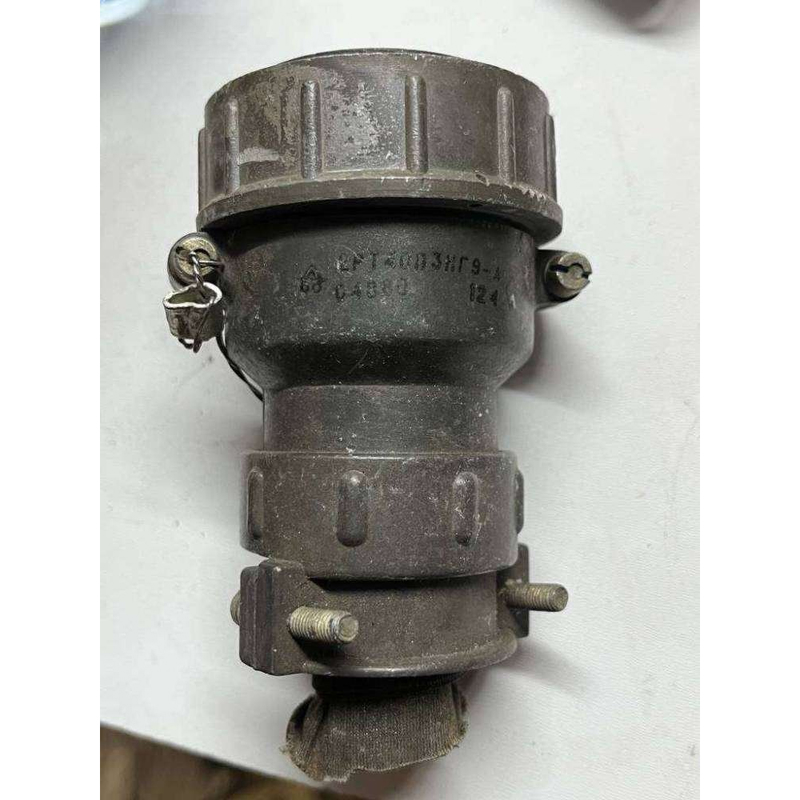

2РТ40П3НШ9
2РТ40П3НШ9 — это низкочастотный цилиндрический разъём серии 2РТ с крупным корпусом (условный размер 40) и тремя силовыми контактами, рассчитанный на большие токи и жёсткие условия эксплуатации.
Назначение и область применения
Применяется в электро-, радио- и контрольно‑измерительной аппаратуре, где нужны разъёмные силовые соединения.
Подходит для цепей постоянного и переменного тока низкой частоты (типичная серия 2РТ — до нескольких МГц, напряжения порядка сотен вольт).
Используется в промышленной, транспортной, военной и другой технике, работающей в вибро‑ и ударных нагрузках.
Расшифровка маркировки 2РТ40П3НШ9
По общей схеме обозначений разъёмов 2РТ:
«2РТ» – тип разъёма: цилиндрический, теплостойкий, низкочастотный.
«40» – условный размер корпуса (крупный габарит под силовые контакты Ø 5,5 мм).
«П» – конструктивное исполнение приборной части: без патрубка (блочная часть для монтажа на прибор).
«3» – количество контактов: 3 шт.
«Н» – для неэкранированного кабеля (тип концевой гайки/исполнения по кабелю по общей системе 2РТ).
«Ш» – тип соединителя по контактам: «штырь» (вилка), при этом для кабельной/приборной части вид обозначают условно по сопрягаемой паре.
«9» – номер сочетания (распайка, расположение контактов).
Чаще всего 2РТ40П3НШ9 фигурирует именно как приборная розетка/вилка (блочная часть) низкочастотного цилиндрического соединителя.
Основные электрические характеристики (для типа 2РТ40, 3 контакта)
По общим данным для разъёмов 2РТ40 с тремя контактами Ø 5,5 мм:
Количество контактов: 3.
Диаметр контакта: 5,5 мм (силовые контакты).
Максимальный ток на один контакт: до 100 А.
Максимальный суммарный ток: до 300 А.
Сопротивление одного контакта: не более 0,3 мОм.
Рабочее напряжение для серии 2РТ с такими контактами обычно до ~700–850 В в зависимости от исполнения и шага контактов.
Пример: при трёхконтактной распайке можно использовать схему «фаза‑фаза‑фаза» или «фаза‑фаза‑нейтраль» для силовых цепей, либо «плюс‑минус‑земля» для постоянного тока.
Механические и климатические характеристики
Для корпусов 2РТ40 указываются следующие типовые параметры:
Количество сочленений‑расчленений: около 500 циклов.
Минимальная наработка: около 1000 часов.
Диапазон синусоидальной вибрации: 1–5000 Гц.
Допустимое ускорение при вибрации: до 300 м/с² (≈30 g).
