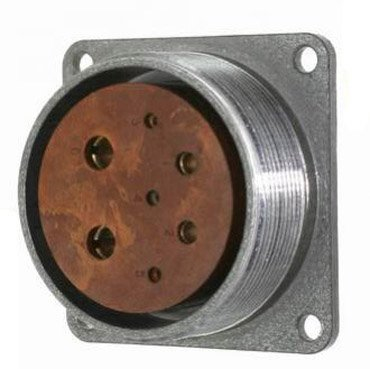

Розетка блочная 2РТ48П7ЭГ2‑А «5» относится к серии цилиндрических теплостойких разъёмов 2РТ‑А, предназначенных для коммутации сигнальных и силовых цепей в радиоэлектронной аппаратуре, КИП и промышленном оборудовании.

Обозначение и типоразмер

• 2РТ — цилиндрический теплостойкий разъём нормальных габаритов.

• «48» — условный размер корпуса (диаметр, соответствующий габариту 48).

• «П» — конструктивное исполнение приборной части с прямым патрубком (блочное исполнение).

• «7» — количество контактов: 7 в одном корпусе.

• «Э» — предназначен для экранированного кабеля.

• «Г2‑А» — вид соединителя в приборной части: розетка (гнездо) с конкретным сочетанием контактов типа 2‑А.

• Надпись «5» в обозначении обычно указывает на блочный вариант с унифицированной групповой посадкой (группа из 5 разъёмов или единица блочной панели).

Контакты и электрические параметры

Контактный блок 2РТ48П7ЭГ2‑А содержит 7 разъёмных элементов, как правило комбинированного типа:

• несколько контактов меньшего диаметра (например, ø 1,5 мм — для сигнала),

• более толстые контакты (ø 3,5 и 5,5 мм — для токов средней и повышенной мощности).

Типичные характеристики для аналогичных 2РТ‑48 розеток:

• сопротивление контакта: порядка единиц мОм для малых сечений и долей мОм для крупных (до 0,3 мОм для ø 5,5 мм);

• максимальная токовая нагрузка на одиночный контакт: до 10–50 А для средних диаметров и до 100 А для толстых контактов;

• общая допустимая нагрузка группы контактов — до нескольких сотен ампер при соответствующем сочетании.

Коммутация, экранирование и использование

Розетка 2РТ48П7ЭГ2‑А «5» рассчитана на сочленение с вилкой 2РТТ того же габарита (например, 2РТТ48КПЭ7Ш25В «5») и используется в блочных панелях, где разъёмы объединены в группу для минимизации монтажных работ.

Экранированная конструкция с концевой гайкой «Э» позволяет обеспечить:

• механическое крепление экранированного кабеля непосредственно в корпус разъёма,

• заземление экрана и снижение влияния внешних электромагнитных помех на передаваемые сигналы.

Климатика и ресурс

Разъёмы 2РТ‑А относятся к классу изделий для использования в умеренном и холодном климате (УХЛ) и имеют:

• нормируемое сопротивление изоляции порядка нескольких тысяч МОм в нормальных условиях,

• высокую механическую стойкость: порядка сотен циклов сочленений‑расчленений при сохранении электрических параметров,

• минимальную наработку на отказ не менее 1000 часов непрерывной работы.
