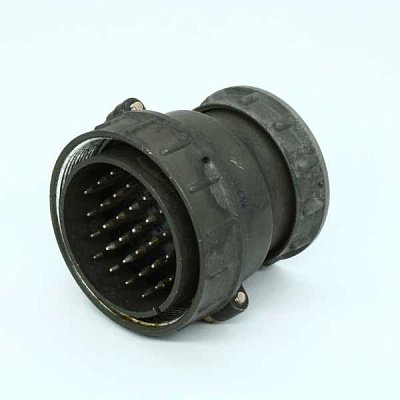

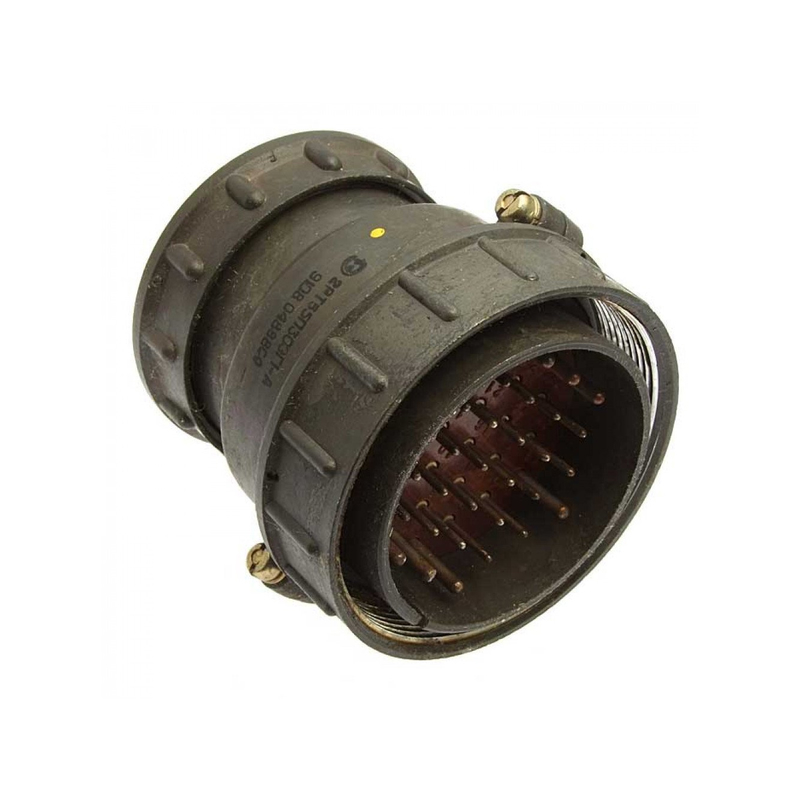

2РТ55П30ЭГ1‑А — это вилка кабельная разъёма серии 2РТ (по конструкции близка к отечественной серии ШР/ЗШР), предназначенная для подключения многожильного кабеля к приборным или стационарным блокам в электронной аппаратуре, автоматике и промышленном оборудовании.

Расшифровка обозначения

• 2РТ — тип соединителя (радиочастотный/многоконтактный разъём).

• 55 — условный размер корпуса по присоединительным размерам.

• П — прямой патрубок на кабельной части (в отличие от «У» — угловой патрубок).

• 30 — количество контактов.

• Э — гайка патрубка для экранированного кабеля (с экранированием).

• Г1 — вилка рабочей части («Г» означает вилку).

• А — исполнение или модификация (обычно уточняется по ТУ).

Контакты и нагрузка

Вилка имеет 30 контактов, обычно комбинированных диаметров: часть контактов диаметром около 1,5 мм и часть около 2,5 мм.

• Максимальный ток на одиночный контакт порядка 9 А для контактов Ø 1,5 мм и около 22 А для Ø 2,5 мм.

• Общая максимальная токовая нагрузка на разъём — ориентировочно до примерно 374 А в зависимости от конкретной ТУ и режима работы.

Электрические параметры

• Номинальное напряжение цепи — до амплитудного значения порядка 850 В (в зависимости от условий эксплуатации и нагрузки).

• Сопротивление контакта не превышает нескольких милливольт (около 2,5 мОм для 1,5‑мм и 1 мОм для 2,5‑мм контактов), что обеспечивает низкие потери и надёжный контакт.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Климатика и механическая стойкость

• Разъём выполнен как негерметичный, предназначен для климатического исполнения УХЛ (работа при температурах приблизительно от –60 °С до +60 °С в зависимости от конкретных ТУ).

• Обеспечивает большое количество сочленений‑расчленений — порядка 500 циклов подключения‑отключения.

• Устойчив к вибрациям (диапазон частот примерно 1–5000 Гц, ускорение до ~300 м/с²) и механическим ударам (кратковременные удары до нескольких сотен g).

Конструкция и применение

Разъём относится к кабельным вилкам, где вилка крепится на конце кабеля, который далее подключается к соответствующей приборной розетке (в том числе, например, 2РТ55П30ЭР1‑А).
Такие вилки широко применяют в промышленной автоматике, радиоэлектронных блоках, системах управления и других устройствах, где требуется надёжный многоконтактный силовой/сигнальный соединитель с экраном кабеля.
