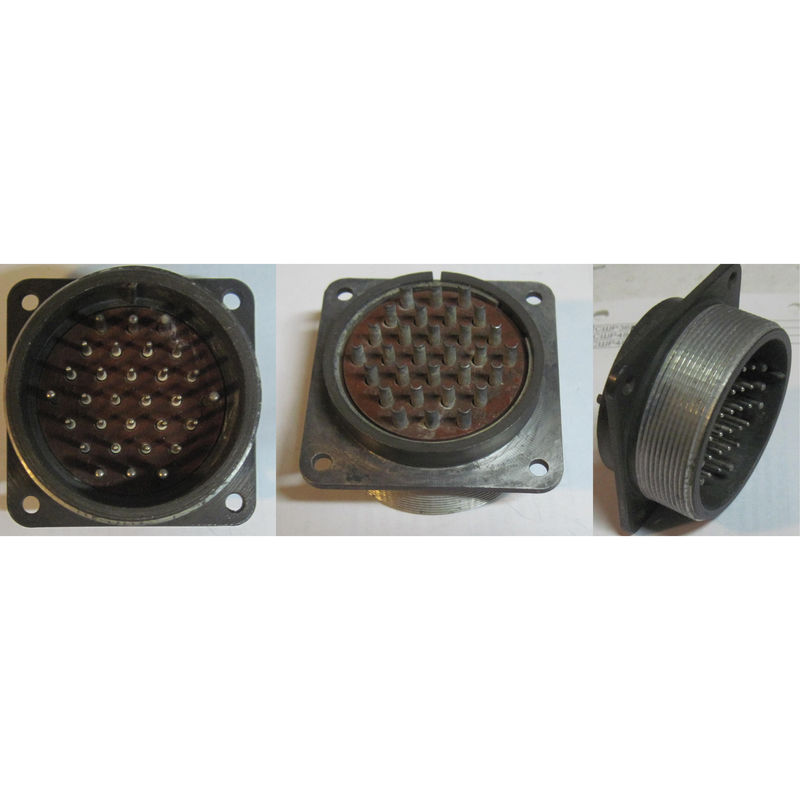

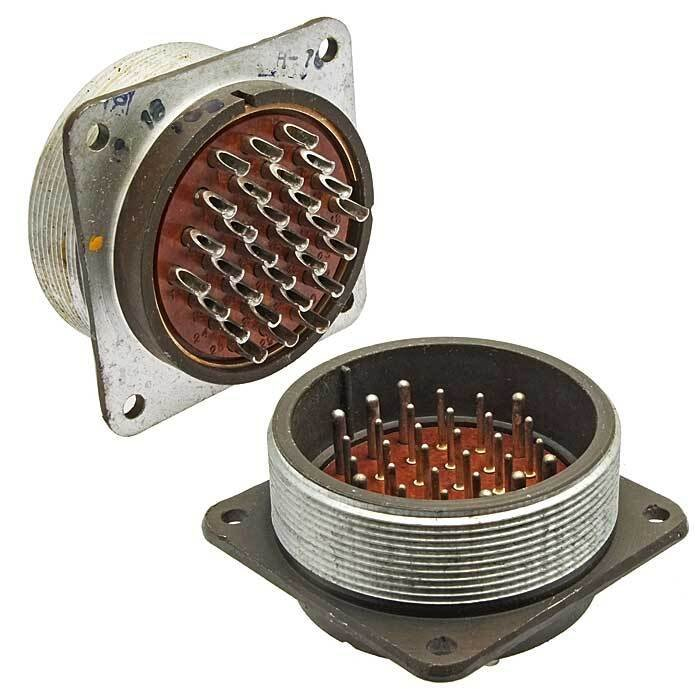

Розетка кабельная 2РТ55П30ЭШ1‑А «5» относится к серии электрических цилиндрических соединителей типа 2РТ‑А, применяемых в промышленной и приборной аппаратуре для коммутации кабельных линий.

Расшифровка обозначения

• 2РТ – тип цилиндрического соединителя.

• 55 – условный размер корпуса (угловая часть).

• П – конструктивное исполнение кабельной части: с прямым патрубком.

• 30 – общее количество контактов в розетке.

• Э – вид гайки патрубка для экранированного кабеля.

• Ш1 – розетка кабельная (штепсельная часть).

• «5» – порядковый номер (компоновка) варианта контактного поля или модификации по ТУ.

Основные электрические параметры

• Количество контактов и их диаметр: 30 шт., обычно 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.

• Максимальный ток на одиночный контакт: до 9 А для Ø1,5 мм и до 22 А для Ø2,5 мм.

• Напряжение: амплитудное значение напряжения цепи до 850 В (в зависимости от условий применения и ТУ).

• Сопротивление контакта: не более 2,5 мОм для Ø1,5 мм и не более 1 мОм для Ø2,5 мм.

• Сопротивление изоляции: порядка 5000 МОм и выше в нормальных климатических условиях.

Конструкция и условия эксплуатации

• Соединитель выполнен как негерметичный, предназначен для внутренней установки и наружного применения при дополнительной защите от пыли и влаги, в климатическом исполнении УХЛ.

• Контакты изготавливаются из материалов с серебряным или никелевым покрытием, что обеспечивает стабильность переходного сопротивления и устойчивость к окислению.

• Количество выдерживаемых сочленений/расчленений – порядка 500 циклов, минимальная наработка – не менее 1000 часов.

Механические и климатические характеристики

• Устойчивость к вибрации: диапазон частот 1–5000 Гц, ускорение до примерно 300 м/с² (30g).

• Соединитель рассчитан на работу в условиях, типичных для промышленного оборудования и БРЭО, с учетом механических и температурных нагрузок. Доставка
