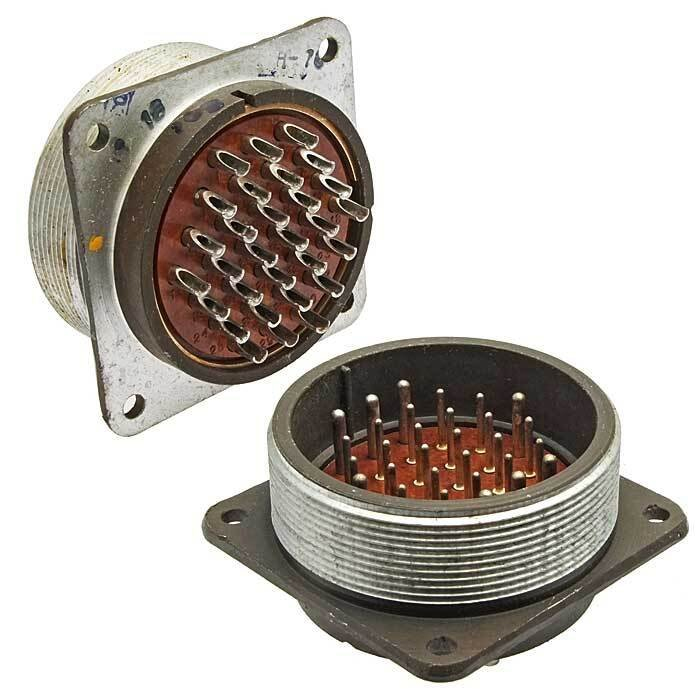

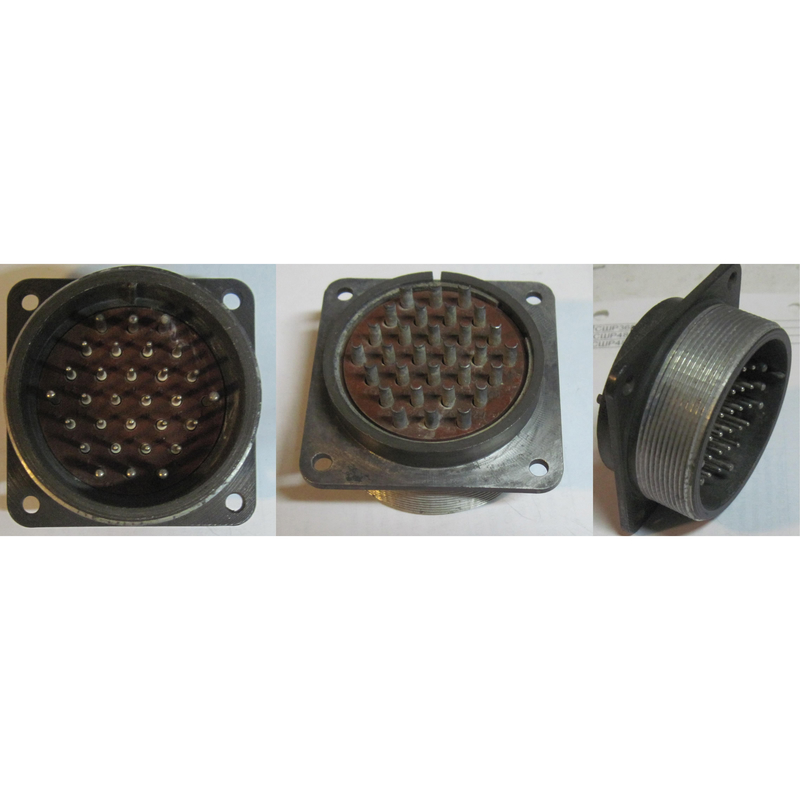

Розетка кабельная 2РТ55П30ЭШ1-А относится к цилиндрическим многоконтактным соединителям серии 2РТ‑А , предназначенным для подключения экранированных кабелей в электрических цепях постоянного и переменного тока. Она используется в стационарном и подвижном электрооборудовании, в том числе в промышленной и специальной аппаратуре, ориентированной на эксплуатацию в умеренно‑холодном климате (категория УХЛ).

Расшифровка обозначения

• 2РТ – тип цилиндрического соединителя (серия ШР / 2РТ‑А).

• 55 – условный размер (диаметр корпуса) патрубка розетки.

• П – кабельная часть с прямым патрубком (контакты расположены в одной осевой линии патрубка).

• 30 – общее количество контактов (обычно 22 шт. диаметром 1,5 мм и 8 шт. диаметром 2,5 мм ).

• Э – исполнение гайки патрубка для подключения к экранированному кабелю (обеспечивается соединение экрана кабеля с корпусом розетки).

• Ш – тип части:Ш означает кабельную розетку (штепсельная часть).

• 1‑А – индекс конструктивного исполнения / модификации.

Основные электрические параметры

• Токовая нагрузка :

  • на одиночный контакт диаметром 1,5 мм – до порядка 9 А ;

  • на одиночный контакт 2,5 мм – до порядка 22 А .

  • суммарная токовая нагрузка на розетку обычно указывается до около 370–380 А .

• Напряжение :

  • амплитудное значение напряжения цепи – до 850 В в нормальных условиях.

• Сопротивление контактов :

  • для контактов 1,5 мм – не более 2,5 мОм ;

  • для контактов 2,5 мм – не более 1 мОм .

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм .

• Материал контактов –серебро/никель или серебро, что обеспечивает стабильность переходного сопротивления и устойчивость к окислению.
