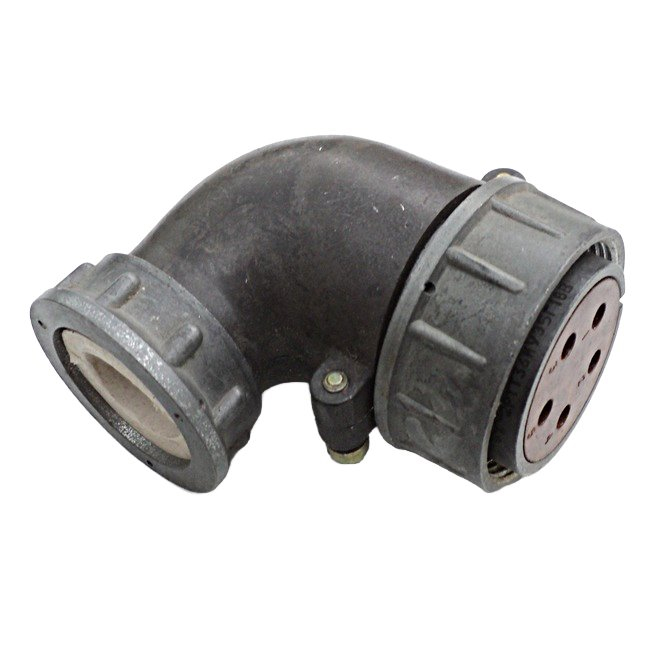

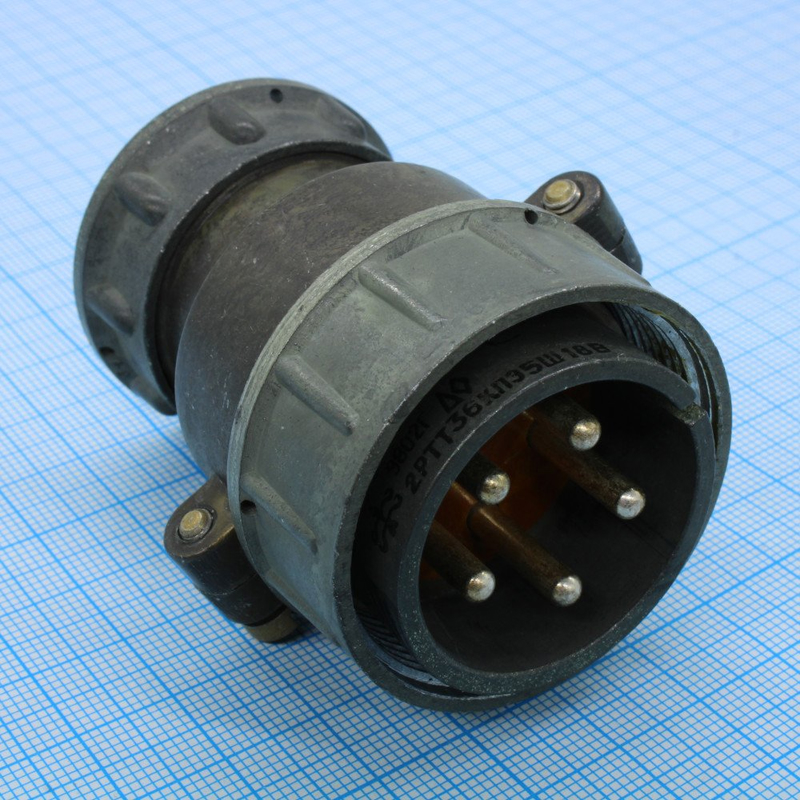

2РТТ36КПЭ5Г18В — это цилиндрический теплостойкий пылебрызгозащищённый низкочастотный соединитель (розетка кабельная), входящий в серию разъёмов типа 2РТТ . Он предназначен для соединения силовых и сигнальных цепей постоянного и переменного тока в условиях повышенных механических и климатических воздействий.

Назначение и условия применения

Соединитель 2РТТ36КПЭ5Г18В применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц , при напряжении до 850 В (амплитудное значение) .
Он используется в промышленной, транспортной и специальной технике, где требуется устойчивость к пыли, брызгам, вибрациям и перепадам температур.

Конструкция и расшифровка обозначения

• 2РТТ — тип коннектора: теплостойкий, пылебрызгозащищённый, цилиндрический низкочастотный.

• 36 — условный диаметр корпуса (габаритный размер).

• КПЭ — кабельный корпус с прямым патрубком для экранированного кабеля.

• 5 — количество контактов.

• Г18 определяет конструктивное исполнение и тип присоединения к кабелю.

Контакты имеют диаметр около 3,5 мм , выполнены из медных сплавов с серебряным покрытием для хорошей проводимости и устойчивости к окислению.

Электрические характеристики

• Максимальное рабочее напряжение (амплитудное значение) —до 700–850 В в зависимости от источника.

• Максимальная токовая нагрузка на один контакт —50 А .

• Сопротивление контакта — порядка 0,75 мОм для контактного диаметра 3,5 мм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 1000–5000 МОм .

Механические и климатические свойства

• Количество сочленений–расчленений не менее 500 циклов .

• Минимальная наработка —1000 часов .

• Минимальный срок сохраняемости — до 15 лет .

• Температуру окружающей среды разъём выдерживает в диапазоне примерно от −60 °C до +100 °C , а при смене температур — до +180 °C с учётом перегрева контактов.

Особенности конструкции

Кожух и корпус разъёма обеспечивают пылебрызгозащиту , а экранированный патрубок позволяет использовать экранированный кабель для защиты от внешних электромагнитных наводок.+1
