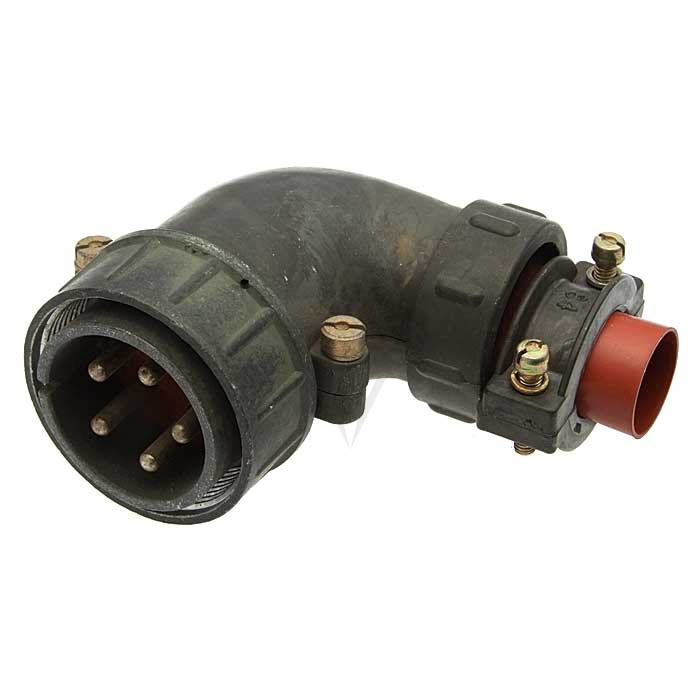

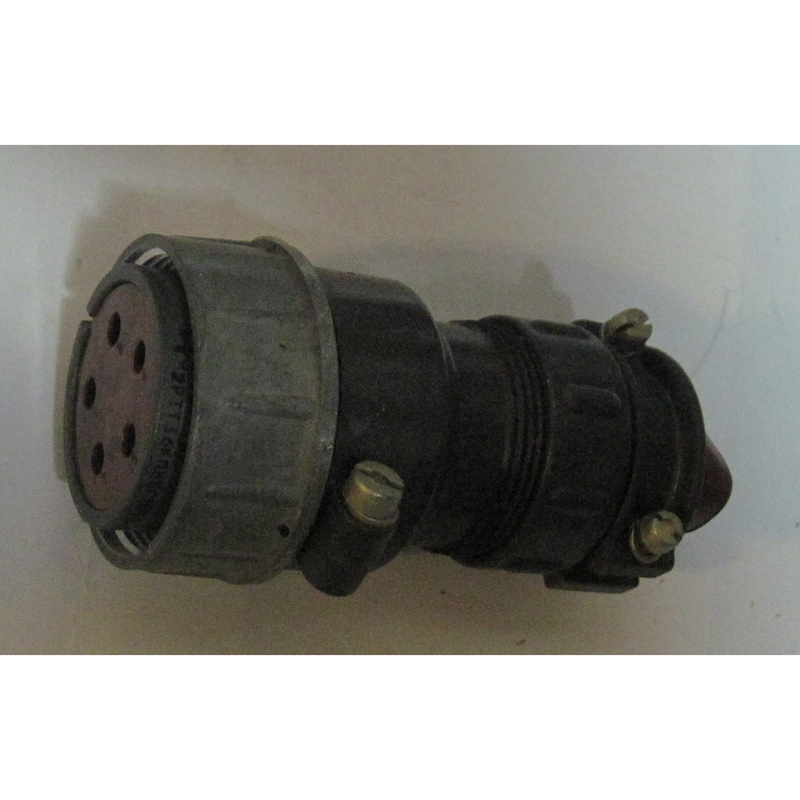

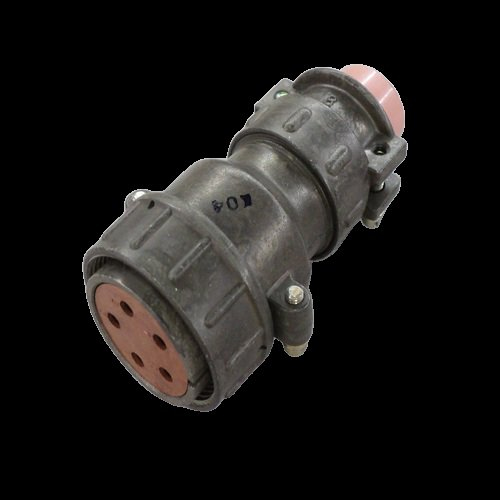

2РТТ36КУН5Г18В Элекон

2РТТ36КУН5Г18В — это цилиндрический низкочастотный соединитель. Он пылебрызгозащищенный и предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В.

Соединитель состоит из вилки и розетки, которые могут быть приборными или кабельными. Приборная часть производится без патрубков, с прямым или угловым патрубком, а кабельная — с прямым или угловым патрубком. Кабельные части поставляются с резиновыми кожухами или без них.

Сочленение соединителей резьбовое, поляризация корпусов одношпоночная. Контакты покрыты серебром, а монтаж осуществляется пайкой. Соединители изготавливаются для монтажа экранированным или неэкранированным кабелем, в зависимости от вида концевой гайки патрубка.

Соединители 2РТТ36КУН5Г18В производятся для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.120 ТУ (АШДК.434410.060ТУ).

Структура условного обозначения 2РТТ36КУН5Г18В :

• 2РТТ – тип соединителя

• 36 – условный размер корпуса

• К – вид корпуса: Б – блочный, К – кабельный

• У – вид патрубка: П – прямой, У – угловой

• Н – вид гайки патрубка: Э – для экранированного кабеля, Н – для неэкранированного кабеля

• 5 – количество контактов

• Г – часть соединителя: Ш – вилка, Г – розетка

• 18 – обозначение сочетания контактов – условное число

• В – всеклиматическое исполнение

Согласно информации в формате Excel, розетка 2РТТ36КУН5Г18В АШДК.434410.060 ТУ была произведена Элекон завод АО в 2009 году.

Основные характеристики

• Тип соединителя: Цилиндрический, низкочастотный.
• Защита: Пылебрызгозащищенный.
• Назначение: Для работы в электрических цепях постоянного и переменного тока.
• Рабочая частота: До 3 МГц.
• Рабочее напряжение: До 850 В.
• Компоненты: Вилка (штепсель) и розетка (гнездо).
• Варианты монтажа: Приборные (без патрубков, с прямым или угловым патрубком) или кабельные (с прямым или угловым патрубком).
• Дополнительные элементы: Кабельные части могут поставляться с резиновыми кожухами или без них.
• Механизм сочленения: Резьбовой.
• Поляризация: Одношпоночная.
• Материал контактов: Покрытие серебром.
• Способ монтажа: Пайка.
• Тип кабеля: Для экранированного или неэкранированного кабеля (зависит от концевой гайки патрубка).
• Условия монтажа: Внутренний монтаж.
• Климатическое исполнение: Всеклиматическое (В).
• Соответствие: Технические условия ГЕ0.364.120 ТУ (АШДК.434410.060ТУ).
• Производитель: Элекон завод АО.
• Количество контактов (для данной модификации): 5.
• Конкретная модификация: Розетка, кабельная, с угловым патрубком, для неэкранированного кабеля.

Области применения

• Промышленное оборудование и автоматика, где требуется надежное и защищенное от пыли и брызг соединение.
• Радиоэлектронная аппаратура гражданского и специального назначения.
• Системы связи и телекоммуникаций с рабочими частотами до 3 МГц.
• Измерительная и контрольно-диагностическая аппаратура.
• Энергетическое оборудование и системы распределения питания низкого напряжения.
• Транспортные средства (железнодорожный, морской, частично авиационный и автомобильный транспорт) в условиях повышенной влажности и запыленности.
• Объекты, эксплуатирующиеся в различных климатических зонах благодаря всеклиматическому исполнению.
