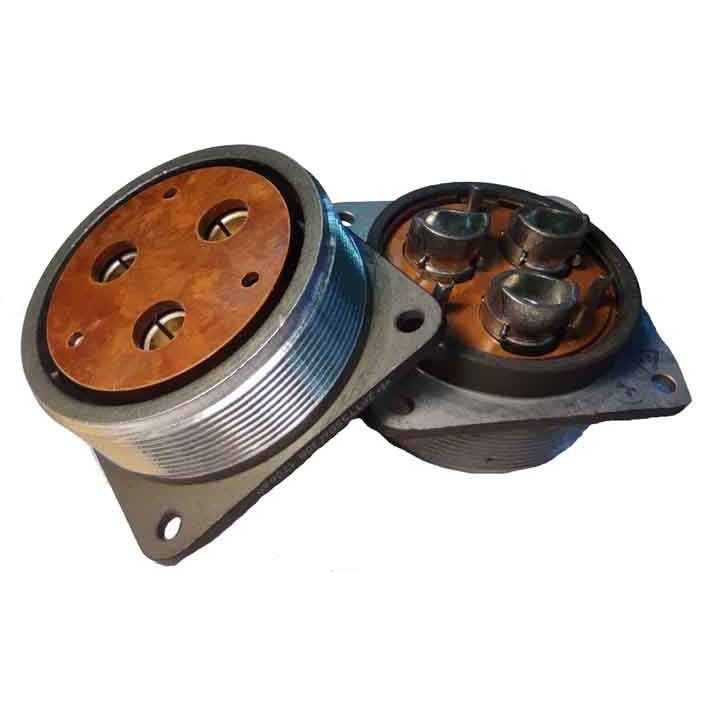

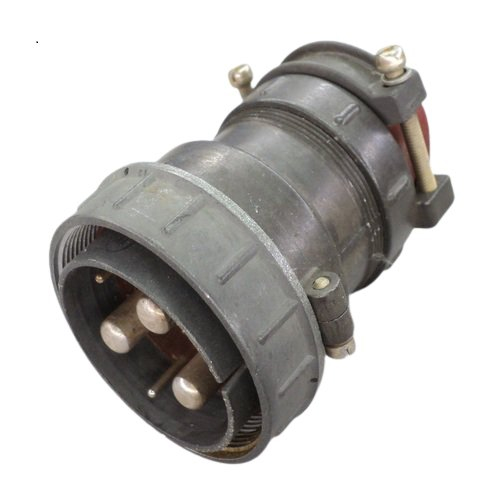

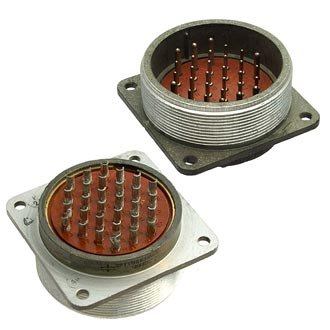

Разъём 2РТТ55Б6Ш30В — это цилиндрический низкочастотный соединитель общего назначения, предназначен для многоконтактного соединения электрических цепей в радиоэлектронной и измерительной аппаратуре.

Назначение и область применения

Разъём 2РТТ55Б6Ш30В используется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжениях до 700–850 В (амплитудное значение в зависимости от источника). Применяется в радиотехнической и радиоэлектронной аппаратуре, в том числе во всеклиматическом исполнении при внутреннем монтаже.

Конструкция и тип исполнения

• Это вилка приборная, блочная (без патрубка), с резьбовым сочленением и одношпоночной поляризацией корпусов.

• Соединитель относится к серии 2РТТ с корпусом габаритного размера 55 ,без патрубка (обозначение «Б», отсутствие буквы патрубка).

• Исполнение «В» — всеклиматическое, то есть изделие рассчитано на работу в широком диапазоне климатических условий.

Контакты и электрические параметры

• Количество контактов —6 ; тип контактов и их диаметры зависят от конструктивной серии 2РТТ, типично встречаются диаметры от 1,5 до 9 мм.

• Покрытие контактов —серебро , что обеспечивает низкое переходное сопротивление и хорошую стабильность контакта.

• Максимальный рабочий ток на одиночный контакт — в пределах десятков–сотен ампер в зависимости от диаметра контакта типа 2,5 мм или 9 мм; суммарный рабочий ток на весь разъём достигает порядка 450–500 А.

• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм, что характерно для негерметичных, но пылебрызгозащищённых соединителей.

Климатические и механические характеристики

• Рабочий диапазон температур:от −60 до +100 °C , что позволяет использовать разъём в жёстких климатических условиях.

• Соединитель рассчитан на воздействие вибрации (частоты до 1000–5000 Гц, ускорения до десятков g) и ударных нагрузок, что важно для бортовой и промышленной аппаратуры.

• Количество сочленений и расчленений — не менее нескольких сотен циклов, а минимальная наработка — порядка 1000 часов.

Взаимозаменяемость и монтаж

• Разъём 2РТТ55Б6Ш30В взаимосочленяем с рядом соединителей серии ШР и 2РТ‑А по общим ТУ, что позволяет использовать его в стандартных системах с уже применяемыми разъёмами.

• Монтаж выполняется, как правило, пайкой проводов/кабелей непосредственно к контактам или через переходные платы, разъём может монтироваться на печатную плату или в корпус прибора.

Мы можем дополнительно расшифровать структуру обозначения «2РТТ55Б6Ш30В» по каждой позиции или подобрать ответные розетки (ШР/2РТ) для комплектации.
