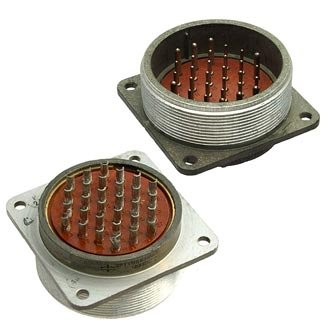

2РТТ55БПЭ30Г32В «Элекон 5» — это низкочастотный цилиндрический соединитель серии 2РТТ, выполненный по ТУ ГЕ0.364.120, предназначенный для работы в электрических цепях постоянного и переменного тока. Он выпускается на заводе «Элекон» и относится к блочным приборным розеткам с резьбовой фиксацией и пайкой выводов.

• Тип соединителя: розетка блочная приборная без патрубка (исполнение «Б»).

• Условный размер корпуса: 55.

• Количество контактов: 30.

• Сочетание контактов: 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм, выполненные в виде гнёзд (гнездовые контакты).

• Материал корпуса — алюминиевый сплав, с оксидным покрытием, изолятор — карболит (рефракт).

• Номинальное рабочее напряжение: до 850 В (амплитудное значение для постоянного и переменного токов).

• Максимальный рабочий ток: до 20 А на контакт 1,5 мм и до 40 А на контакт 2,5 мм, суммарный ток на разъём может достигать порядка 300–350 А в зависимости от схемы нагрузки.

• Диапазон рабочих частот: до 3 МГц (в том числе низкочастотные цепи).

• Сопротивление изоляции: не менее 1000 МОм, сопротивление контактов — единицы миллимомов.

• Температурный диапазон: примерно от −60 до +100 °C, что соответствует всеклиматическому исполнению.

• Влажность: до 98% при температуре +25 °C и изменяющемся давлении окружающей среды.

• Механическая стойкость: выдерживает многократные удары и вибрацию (до десятков g), количество допустимых сочленений и расчленений — порядка 500 циклов.

• Метод монтажа: резьбовое сочленение с вилками своей серии (например, 2РТТ55Б30Ш32В), фиксация на панели, электрический монтаж — пайка проводов в контактных гнёздах.

Буквенно‑цифровой индекс «5» в обозначении указывает на вид приёмки изделия по системе ОТК («приёмка 5»), что означает, что разъём прошёл дополнительный контроль и соответствует более строгим требованиям по надёжности и стабильности параметров, в том числе для ответственных промышленных и военных применений.
