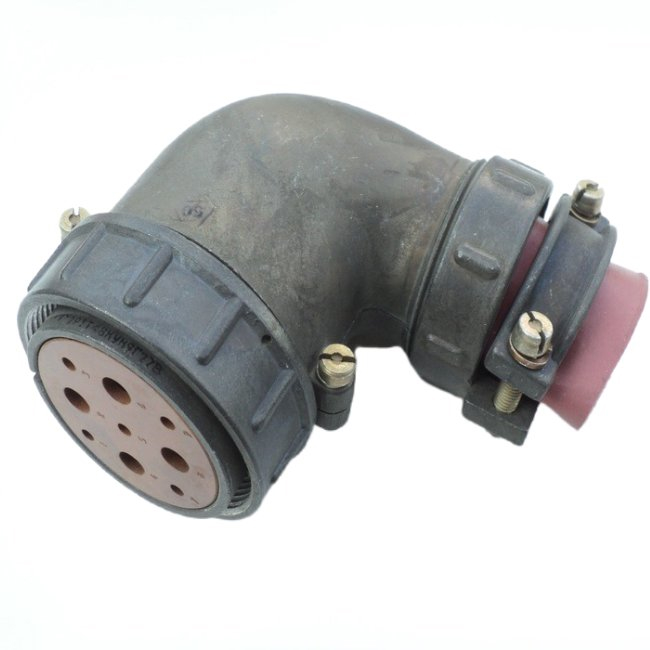

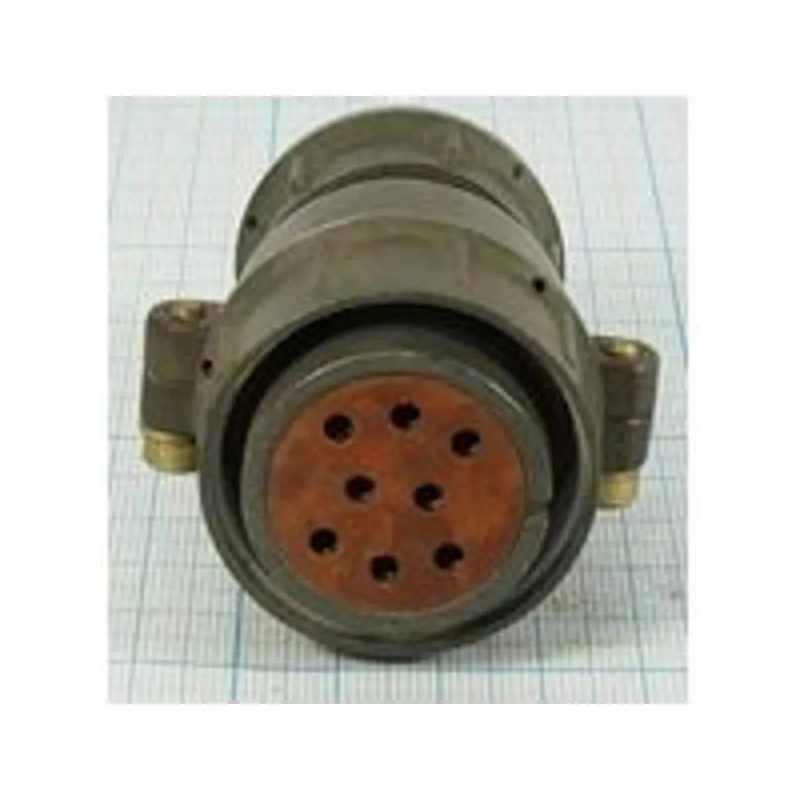

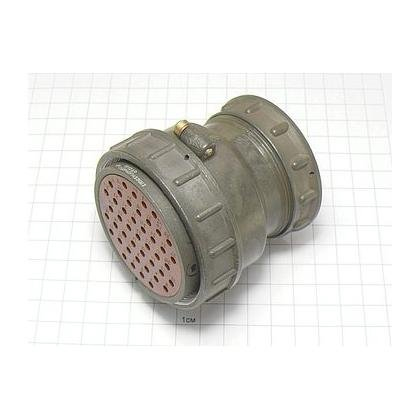

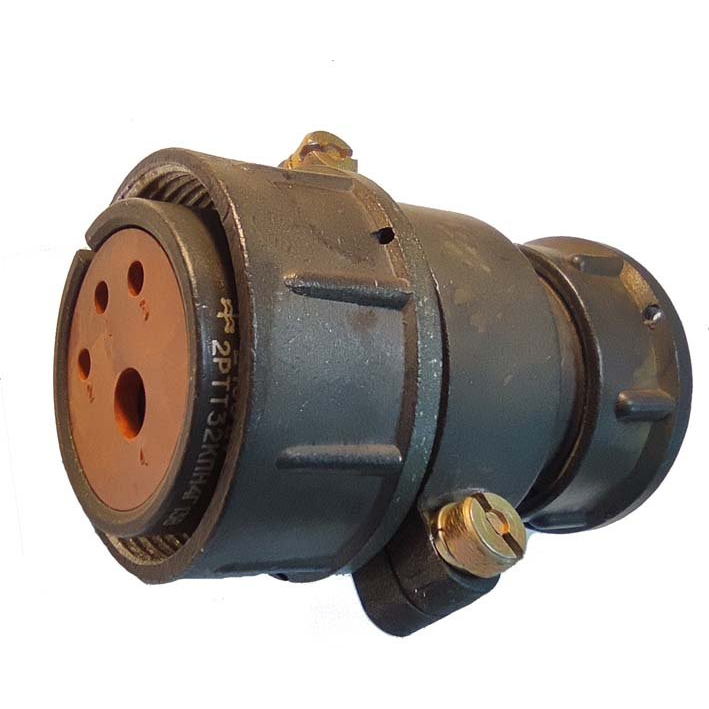

2РТТ55КПЭ30Г32В — это цилиндрический низкочастотный пылебрызгозащищённый соединитель. Он выпускается во всеклиматическом исполнении по ТУ ГЕО.364.120ТУ.

Описание конструкции

Соединитель состоит из вилки и розетки (приборных или кабельных), предназначен для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Сочленение резьбовое, поляризация одношпоночная, покрытие контактов — серебро, монтаж экранированного кабеля объёмный или пайкой, внутренний.

Декодировка обозначения

2РТТ — тип (пылебрызгозащищённый); 55 — условный размер корпуса; К — кабельный; П — прямой патрубок; Э — гайка для экранированного кабеля; 30 — количество контактов; Г — розетка ; 32 — сочетание контактов; В — всеклиматическое исполнение.

Характеристики

• Надежная конструкция: Цилиндрический корпус и резьбовое сочленение обеспечивают прочное, устойчивое к вибрациям и механическим нагрузкам соединение. Одношпоночная поляризация исключает неправильное сочленение.
• Защита от внешних воздействий: Пылебрызгозащищённое исполнение гарантирует стабильную работу в условиях повышенной влажности, запыленности и воздействия брызг.
• Всеклиматическое исполнение: Соответствие ТУ ГЕО.364.120ТУ подтверждает пригодность для эксплуатации в широком диапазоне температур и различных климатических зонах, обеспечивая надежность в суровых условиях.
• Электрические параметры: Предназначен для работы в низкочастотных цепях постоянного и переменного тока (до 3 МГц) с напряжением до 850 В (амплитудное значение), что позволяет использовать его для передачи сигналов и питания.
• Качественные контакты: Покрытие контактов серебром обеспечивает низкое контактное сопротивление, высокую электропроводность, устойчивость к коррозии и длительный срок службы соединений.
• Экранирование кабеля: Специальная гайка для экранированного кабеля и возможность объёмного монтажа или пайки позволяют эффективно защищать передаваемые сигналы от электромагнитных помех и наводок.

Применение

Благодаря своим характеристикам пылебрызгозащищённые соединители серии 2РТТ широко востребованы в различных отраслях, где требуется высокая надежность и защита от внешних факторов:

• Промышленное оборудование: Используются в автоматизированных системах управления, станках с ЧПУ, робототехнике, конвейерных линиях и другом производственном оборудовании, работающем в условиях повышенной запыленности, влажности и вибрации.
• Электро- и радиооборудование: Применяются в составе стационарных и передвижных радиоэлектронных устройств, телекоммуникационных систем, радиолокационных станций, обеспечивая стабильное и защищенное подключение компонентов.
• Контрольно-измерительные приборы: Идеально подходят для тестового оборудования, датчиков, систем сбора данных и измерительных комплексов, требующих точной и надежной передачи сигналов в неблагоприятных условиях эксплуатации.
• Транспортные средства: Находят применение в железнодорожной технике (локомотивы, вагоны), автомобильном транспорте (спецтехника, грузовики), а также в авиации и судостроении, где необходима высокая степень защиты от окружающей среды и механических воздействий.
• Оборонная и специальная техника: В силу соответствия государственным стандартам (ТУ ГЕО.364.120ТУ) и высокой надежности используются в аппаратуре военного назначения, космических и специализированных системах, эксплуатируемых в экстремальных условиях.
