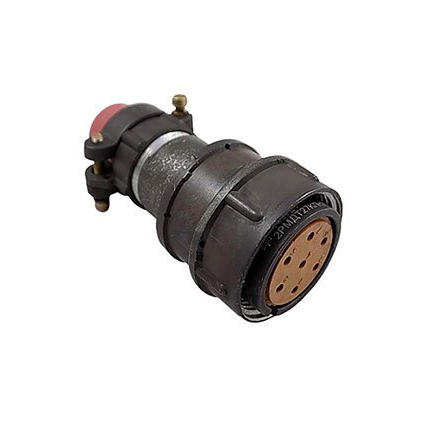

2РМДТ27КПН19Г5В1В

2РМДТ27КПН19Г5В1В — это цилиндрический низкочастотный кабельный разъем‑розетка серии 2РМДТ с 19 контактами, выпускаемый в тропико‑ и всеклиматическом исполнении. Он применяется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц.

Назначение и конструкция

Разъем выполнен в виде кабельной розетки с прямым патрубком для неэкранированного кабеля и резьбовой фиксацией сочленения с вилкой. Корпус обычно металлический, а контактный узел заключён в диэлектрическое основание; контакты извлекаемые, рассчитаны на пайку или обжим.

Электрические параметры

• Количество контактов: 19.

• Максимальное рабочее напряжение: до примерно 560 В переменного и постоянного тока.

• Максимальная токовая нагрузка на один контакт: до 7 А; суммарный ток по всем контактам может достигать порядка 110 А при соответствующем распределении.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

Климатические и механические характеристики

• Диапазон рабочих температур окружающей среды: примерно от −60 °C до +100 °C, с возможностью кратковременных смен температур до +150…180 °C.

• Разъем рассчитан на работу в условиях повышенной влажности и вибрации: допускает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением порядка 490 м/с².

• Общее число сочленений–расчленений рассчитано на несколько сотен циклов, а срок сохраняемости изделий такого типа обычно составляет около 10–15 лет при соблюдении условий хранения.

Особенности маркировки и исполнения

В обозначении «2РМДТ27КПН19Г5В1В» цифра «27» указывает на условный размер корпуса, «19» — число контактов, буква «В» соответствует всеклиматическому исполнению (по ГОСТ 15150) с расширенным диапазоном температур и влажности. Серия 2РМДТ относится к тропико‑устойчивым низкочастотным разъемам объемного монтажа, что делает их пригодными для аппаратуры, работающей в сложных климатических условиях.
