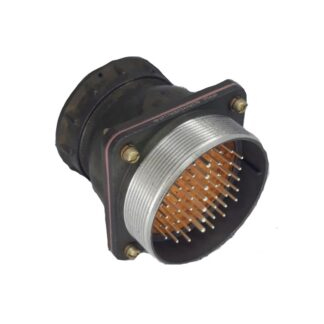

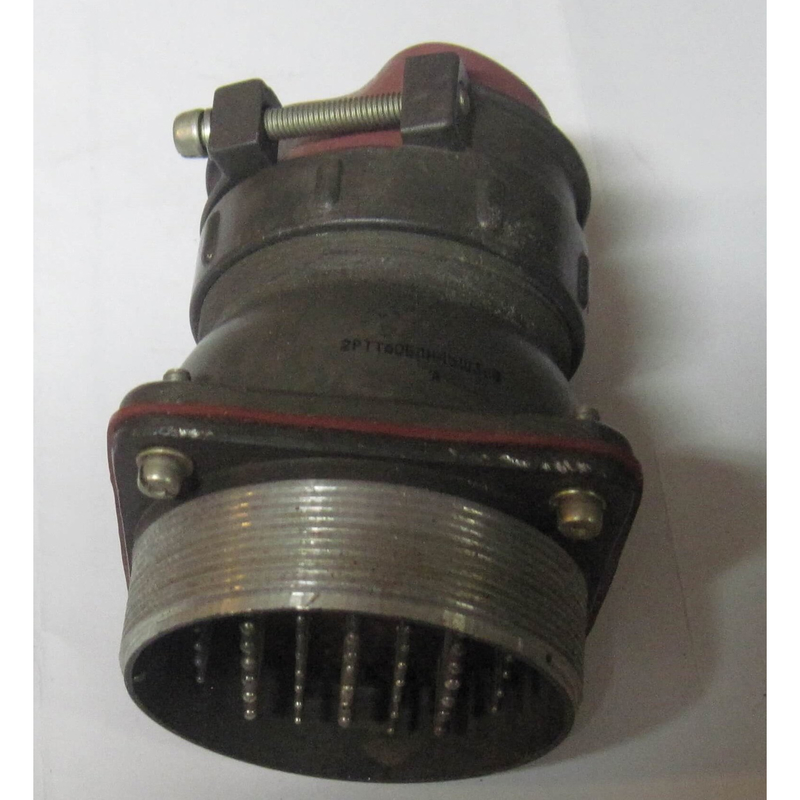

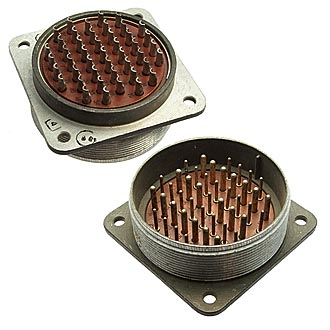

Соединитель2РТТ60БПЭ45Ш36В «Элекон 5» относится к серии цилиндрических низкочастотных пылебрызгозащищённых разъёмов, предназначенных для соединения электрических цепей постоянного и переменного тока в промышленной и специальной аппаратуре. Ниже — основные сведения о его назначении и конструктивных особенностях.

Этот соединитель используется для коммутации силовых и сигнальных цепей в условиях жёсткого промышленного климата, в том числе при повышенной запылённости и влажности. Разъём рассчитан на работу при напряжении до 850 В и частотах до 3 МГц, что позволяет применять его в низкочастотных радиоэлектронных и электротехнических устройствах.

Расшифровка маркировки даёт ключ к конструкции:

• 2РТТ — тип цилиндрического низкочастотного соединителя.

• 60 — условный размер корпуса (диаметр).

• Б — блочный корпус (приборная часть).

• ПЭ — пылебрызгозащищённое исполнение корпуса/патрубка.

• 45 — общее количество контактов (смешанный набор диаметров, например, часть 1,5 мм и часть 2,5 мм).

• Ш36В — ряд контактного поля и тип материала контактов (серебряное покрытие).

Соединитель выполнен в виде пары вилка–розетка, при этом «5» в обозначении обычно указывает на исполнение или номер редакции ТУ. Контакты выполняются из серебряных материалов, что обеспечивает низкое сопротивление и хорошую стабильность переходного сопротивления. Для контактов диаметром 1,5 мм сопротивление не превышает около 2,5 мОм, для 2,5 мм — около 1 мОм, а изоляция в нормальных условиях имеет сопротивление порядка 1000–5000 МОм.

Разъём рассчитан на не менее чем 500 циклов сочленения–расчленения, что делает его пригодным для эксплуатации в ремонтных и сервисных схемах, где требуется периодическое разъединение. Минимальная наработка по времени составляет 1000 часов, а срок сохраняемости в заводской упаковке — до 20 лет, что характерно для изделий согласующимися ТУ и документацией «Элекон».п.).
