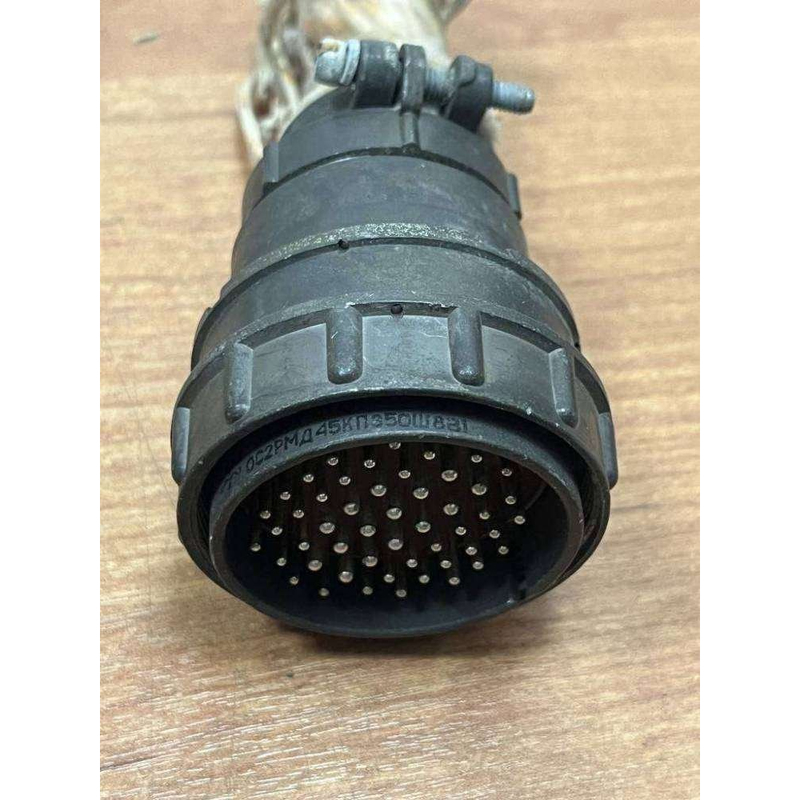

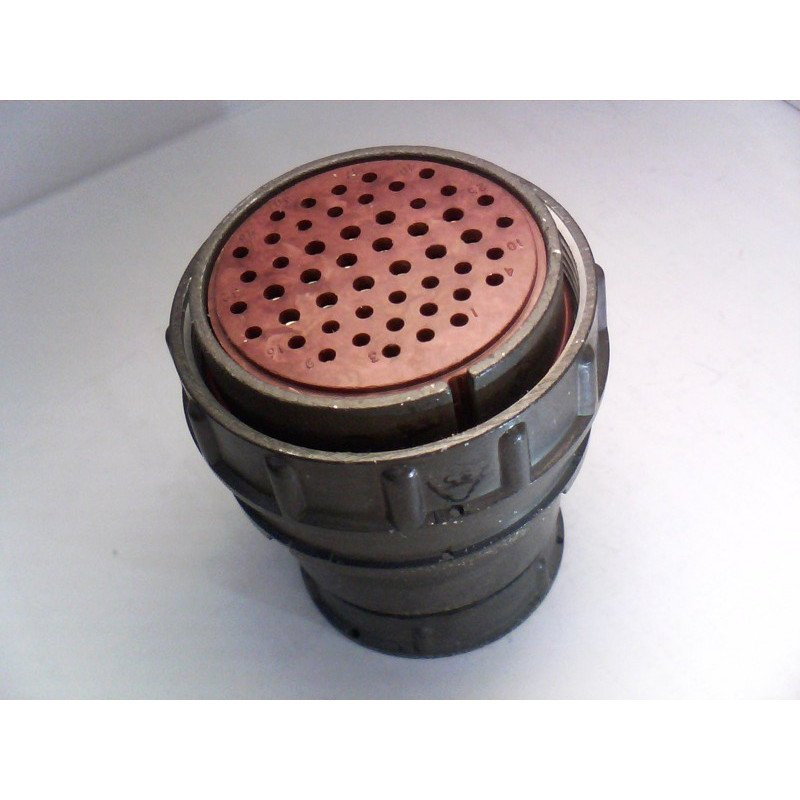

Разъём2РМДТ45КПЭ50Ш8В1В Элекон относится к серии цилиндрических низкочастотных негерметичных соединителей стандарта2РМДТ (завод «Элекон»), предназначенных для работы в электрических цепях постоянного и переменного тока в стационарных и мобильных установках.

В обозначении2РМДТ45КПЭ50Ш8В1В расшифровывается следующее:

• 2РМДТ — серия цилиндрического низкочастотного негерметичного разъёма.

• 45 — условный размер корпуса (диаметр посадочного места).

• К — кабельный корпус (разъём выполнен под монтаж в кабель).

• П — прямой патрубок для кабеля.

• Э — тип концевой гайки/патрубка для экранированного кабеля (иногда указывает на наличие экрана по кабелю).

• 50 — количество контактов.

• Ш8 — сочетание контактов: обычно 35 контактов Ø 1,5 мм и 15 контактов Ø 2 мм (точный состав может зависеть от конкретного ТУ).

• В1В — климатическое исполнение и теплостойкость (работа в широком диапазоне температур, в том числе до +100 °C).

• Корпус выполнен изалюминиевого сплава с оксидированным покрытием, обычно серого цвета.

• Изолятор —термореактивная пластмасса (в похожих моделях — карболит), устойчивая к температуре до 100 °C.

• Контакты —латунные , с серебряным покрытием; контакты в данной модификации обычно извлекаемые.

• Разъём кабельный, с прямым патрубком и экраном по кабелю, рассчитан на монтаж методомпайки.

• Количество контактов:50 (смешанная комбинация ø 1,5 и ø 2 мм).

• Рабочий ток на контакт: до5–7,5 А в зависимости от диаметра (тонкие контакты ниже, толстые выше).

• Суммарный рабочий ток разъёма: порядкасотен ампер за счёт многоконтактной конфигурации.

• Рабочее напряжение: до примерно560 В постоянного или переменного тока.

• Сопротивление контакта: единицы мОм для контактов Ø 2 мм и до десятков мОм для Ø 1,5 мм.

• Сопротивление изоляции: не менеетысяч мегаом между цепями.

• Диапазон рабочих температур: примерноот −60 до +100 °C , что соответствует климатическому исполнениюВ2.1.

• Относительная влажность до98% при +40 °C , допускается работа при резком изменении атмосферного давления (вакуум до нескольких десятков Па и до нормального давления).

• Разъём предназначен для любого рабочего положения в пространстве.

• Механическая стойкость: сотни циклов сочленения–расчленения, допускаются высокие вибрации и удары (десятки и сотни g, в зависимости от режима).

Этот разъём используется в промышленной электронике, автоматике, силовых и сигналопроводящих цепях, где требуется надёжное многоконтактное соединение с достаточно высокой токовой нагрузкой и хорошей устойчивостью к температуре и вибрации.
Чаще всего применяется в сочетании с парными разъёмами серии2РМДТ (вилка–розетка) на кабельных линиях и монтажных панелях.
