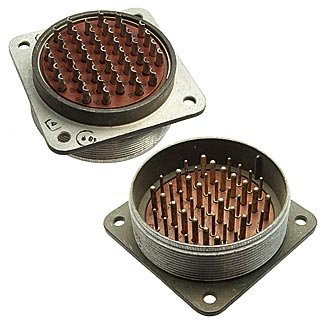

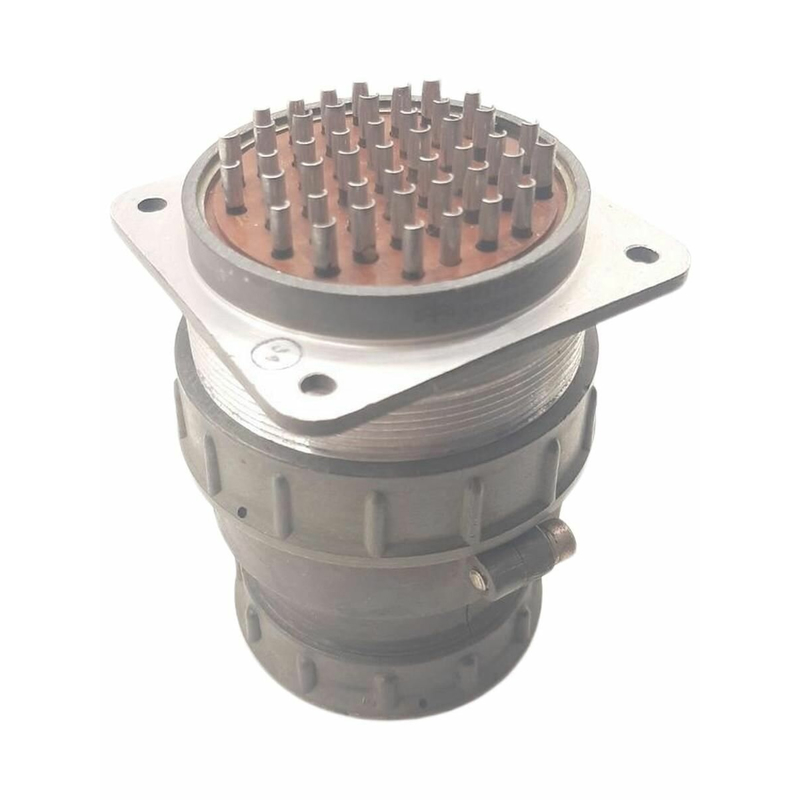

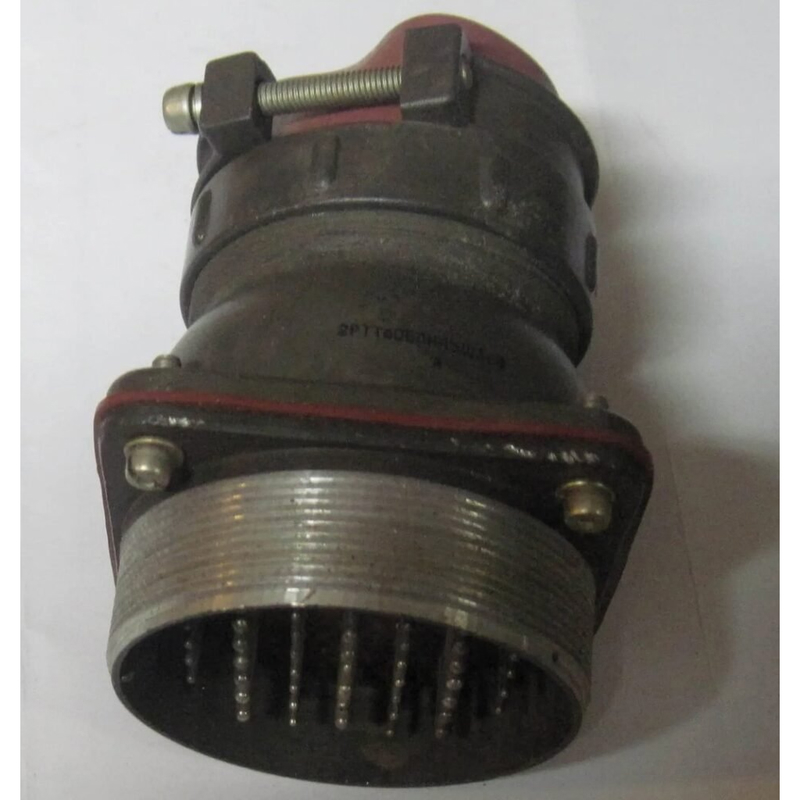

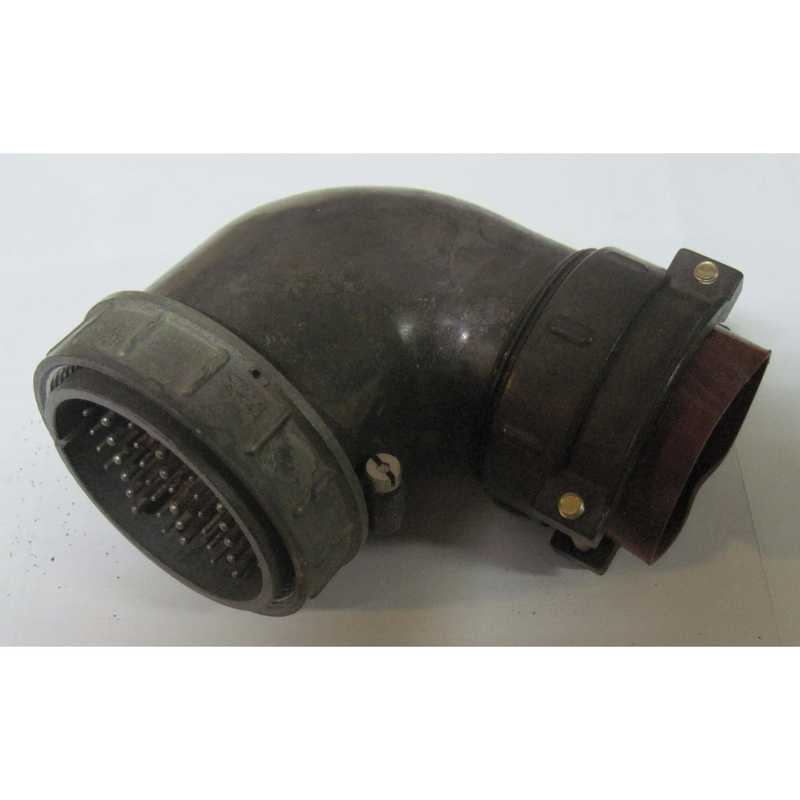

2РТТ60БПН45Г36В «5» — это круглый приборный пылевлагозащищённый электрический разъём серии 2РТТ, относящийся к розетке (гнезду) с 45 контактами. Он предназначен для работы в низкочастотных электрических цепях постоянного и переменного тока, в том числе в условиях повышенных механических нагрузок и сложного климатического воздействия.

Общее назначение

Разъём используется для объёмного монтажа в электро‑, радио‑ и контрольно‑измерительной аппаратуре, а также в наземных и бортовых комплексах, где требуется надёжное многополюсное соединение с высокой вибро‑ и ударостойкостью. Исполнение 2РТТ60БПН45Г36В относится к блочным приборным соединителям с прямым патрубком и резьбовым сочленением, обеспечивая герметичность и устойчивость к пыли и брызгам.

Расшифровка обозначения

• 2РТТ — тип цилиндрического разъёма.

• 60 — условный диаметр корпуса (около 60 мм).

• БПН — модификация корпуса (блочный, приборный, с определённой формой патрубка и креплением).

• 45 — общее число контактов.

• Г — розетка (гнездо), Ш — вилка.

• 36 — условное сочетание контактов (структурное распределение под разные токи/сигналы).

• В — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и атмосферных условий.

Электрические параметры

Соединитель рассчитан на напряжение до 700–850 В постоянного или переменного тока, с максимальной рабочей частотой до 3 МГц. Сопротивление контактов не превышает десятков мОм в зависимости от диаметра контактного стержня, а сопротивление изоляции в нормальных условиях — не менее 1000 МОм, что обеспечивает низкие потери и высокую надёжность соединения.

Климатические и механические условия

Разъём работает в диапазоне температур примерно от −60 до +100 °C, выдерживает перепады температур до −60…+180 °C и пониженное атмосферное давление, что допускает применение в авиационной и космической технике. Соединитель рассчитан на высокую вибрацию (до десятков g), ударные нагрузки и многократные сочленения–расчленения (не менее нескольких сотен циклов), а минимальная наработка — порядка 1000 часов.

Особенности исполнения «5»

Индекс «5» в обозначении обычно указывает на конкретное исполнение или вариант контактов (например, комбинацию силовых и сигнальных контактов, диаметров или исполнения изолятора), что используется в спецификациях конкретных заказчиков или ТУ. Такое исполнение подбирается под конкретную схему подключения, тип кабеля и требования по токам/напряжениям на отдельных контактах, поэтому для точного соответствия нужно сверяться с фирменной схемой или перечнем контактов производителя.
