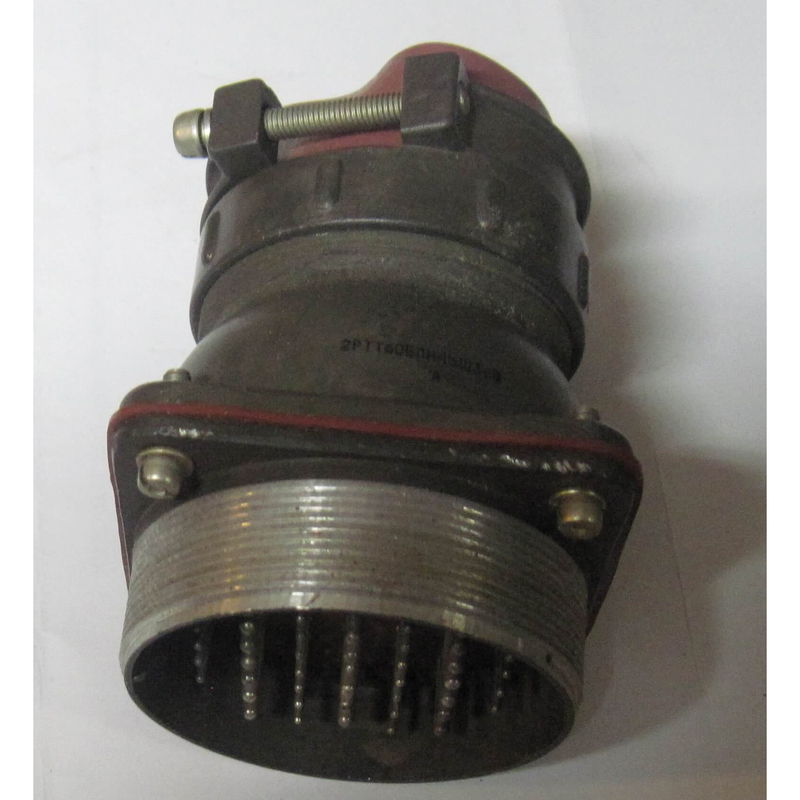

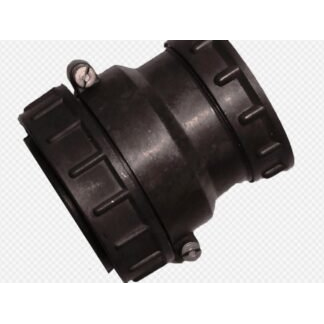

2РТТ60КПЭ31Ш35В — это цилиндрический низкочастотный пылебрызгозащищенный соединитель, выпускаемый АО « завод Элекон». Маркировка «2015г ‘5’» указывает на производство 2015 года с определённым индексом партии или модификации.

Описание

Соединитель предназначен для электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В, подходит для внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕ0.364.120 (АШДК.434410.060 ТУ).

Структура обозначения

• 2РТТ60 — базовая серия и диаметр корпуса 60 мм.

• КПЭ — конструктивные особенности (круглый, пайка, экранированный).

• 31 — количество контактов.

• Ш — вилка (Ш), в паре с Г — розетка.

• 35 — сочетание контактов.

• В — всеклиматическое исполнение.

Характеристики

• Номинальное напряжение: До 850 В (постоянного и переменного тока).

• Рабочая частота: До 3 МГц.

• Номинальный ток на контакт: До 3 А (для большинства контактов, может варьироваться в зависимости от конкретного сочетания контактных групп).

• Сопротивление контактов: Не более 2.5 мОм.

• Сопротивление изоляции: Не менее 5000 МОм (при нормальных климатических условиях).

• Электрическая прочность изоляции: 1500 Вэфф.

• Рабочая температура: От -60°C до +100°C (для всеклиматического исполнения).

• Механическая износостойкость: Не менее 500 циклов сочленения-расчленения.

• Степень защиты: IP54 (пыле- и брызгозащищенный).

• Тип монтажа: Кабельный (разъем-вилка монтируется на кабель).

• Материалы:
  Корпус: Алюминиевый сплав с защитным покрытием.
  Контакты: Латунь с покрытием (серебро или золото).
  Изолятор: Пресс-материал или термореактивный пластик.

• Экранирование: Предусмотрено для защиты от электромагнитных помех.

Применение

Используется в широком спектре оборудования благодаря своей надежности и защищенности:

• Электро-, радио- и контрольно-измерительные приборы: В качестве надежного соединения для передачи сигналов и питания в различных устройствах.

• Промышленная автоматика и системы управления (АСУ ТП): Для подключения датчиков, исполнительных механизмов, панелей управления и другого оборудования в условиях производственных цехов, где требуется защита от пыли и брызг.

• Коммуникационное оборудование: В стационарных и полевых системах связи, блоках передачи данных, маршрутизаторах и другом телекоммуникационном оборудовании.

• Медицинское оборудование: В некритичных к жизнеобеспечению диагностических и терапевтических аппаратах, лабораторном оборудовании.

• Оборудование для испытаний и лабораторных исследований: В стендах, тестовых системах, источниках питания, а также для подключения различных измерительных модулей.

• Авиационное наземное оборудование: Для подключения и управления различными системами на аэродромах и в ангарах.

• Железнодорожный транспорт: В системах управления, сигнализации и связи подвижного состава и инфраструктуры (например, в путевых системах).

• Корабельное оборудование: В непалубных и внутренних системах судов, где требуется защита от брызг и влажности.

• Системы безопасности и видеонаблюдения: Для подключения камер, контроллеров доступа и исполнительных устройств в сложных условиях эксплуатации.
