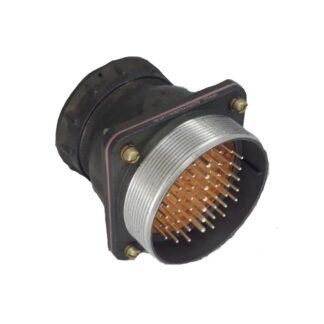

Соединитель2РТТ60КПЭ47Г37В «5» Элекон — это низкочастотный цилиндрический электрический разъём серии 2РТТ, предназначенный для использования в аппаратуре общего и специального назначения, включая радиоэлектронную и радиотехническую технику.

2РТТ60КПЭ47Г37В применяется в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Разъём рассчитан на работу в жёстких условиях эксплуатации: вибрации, ударные нагрузки, пониженное давление и повышенная влажность, поэтому используется в промышленной, транспортной, военной и космической технике.

• 2РТТ — типоразмер цилиндрического негерметичного разъёма.

• 60 — условный размер корпуса (условно‑габаритный параметр).

• К — кабельный корпус (розетка или вилка, монтируемая на кабель).

• П — прямой патрубок.

• Э — конструкция с экранированием (экран кабеля подключается через гайку/патрубок).

• 47 — число контактов в разъёме.

• Г37 — группа контактов (схема разводки и распределение в корпусе).

• В — всеклиматическое исполнение (работоспособность в широком диапазоне температур и влажности).

• «5» — категория приёмки/качества по техусловиям, соответствует приёмке по ГЕ0.364.120ТУ (повышенный уровень контроля).

• Количество контактов: до 47 в одном корпусе; тип контактов и схема раскладки определяются номером группы (здесь Г37).

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).

• Максимальная рабочая частота: до 3 МГц.

• Рабочий ток на контакт: согласно таблицам серии 2РТТ, в зависимости от типоразмера и конструкции, обычно единицы ампер и ниже.

• Сопротивление изоляции: не менее нескольких тысяч мегом в нормальных условиях.

• Климатические условия: рабочий диапазон температур примерно от −60 до +100 °C, повышенная влажность до 98% при +40 °C, пониженное давление до порядка1,3⋅10−41{,}3 \cdot10^{-4}1, 3 ⋅ 1 0 − 4 Па.

• Механическая стойкость: разъёмы рассчитаны на длительную эксплуатацию (наработка не менее 1000 часов, число сочленений–расчленений — до 500 циклов, сохраняемость до 15 лет).

Разъём выполнен в виде цилиндрического корпуса с резьбовым соединением, обеспечивающим надёжную фиксацию соединённого положения. Контакты монтируются пайкой; тип контактов и схема раскладки (Г37) позволяют формировать заданные цепи, включая экранированные линии. Разъём относится к негерметичному, но тропико‑ и теплостойкому исполнению, рассчитанному на эксплуатацию во всеклиматических условиях.п.) или подобрать типовые аналоги по типоразмеру и числу контактов.
