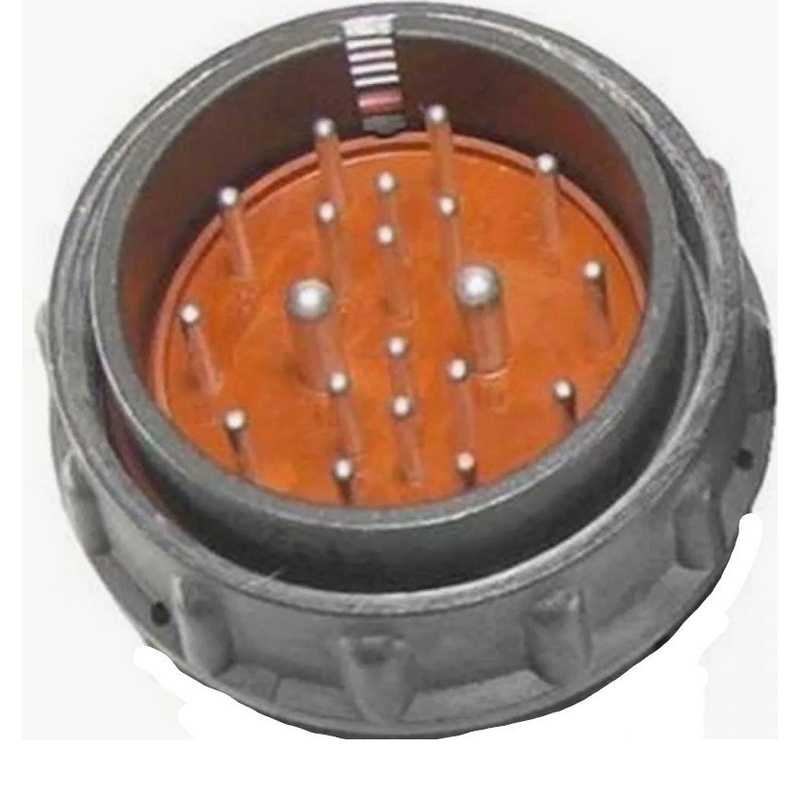

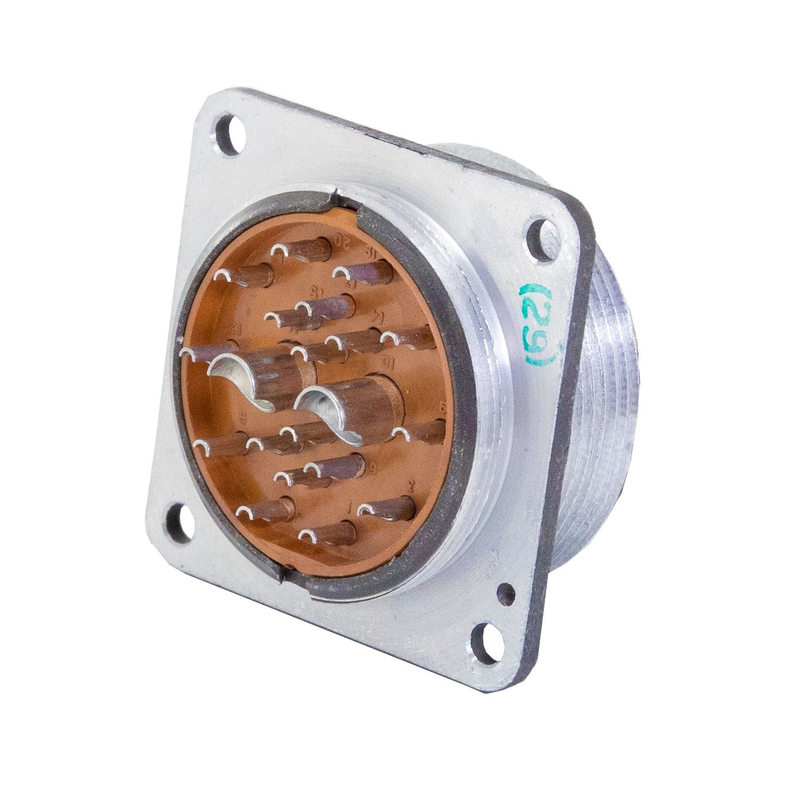

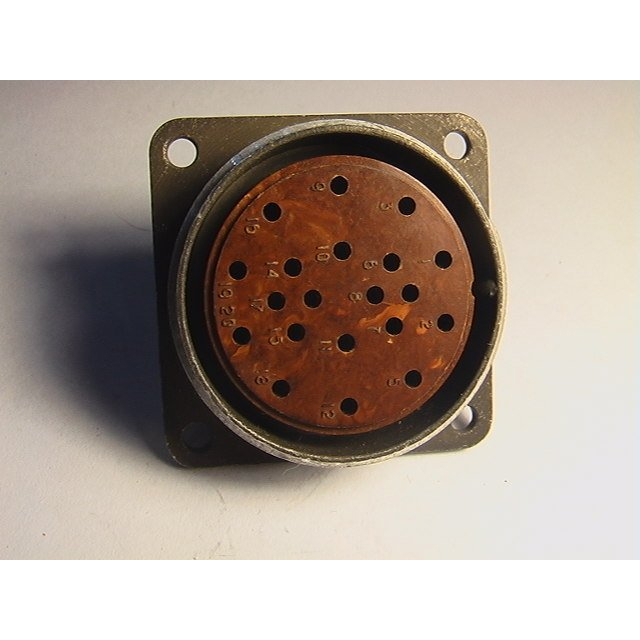

Разъём2РМДТ36Б20Ш6В1В «Элекон» с приёмкой ОТК — это низкочастотный цилиндрический соединитель серии 2РМДТ, предназначенный для внутреннего монтажа в объемных блоках и корпусах радиоэлектронной аппаратуры.

• Разъём предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

• Исполнение —вилка блочная без патрубка , монтируется на плату/блок корпуса, корпус металлический, изолятор — карболитовый корпус‑основание.

• Сочленение с сопрягаемым разъёмом —резьбовое , с одношпоночной поляризацией корпусов, число циклов сопряжения определяется общими ТУ на серию и обычно не менее нескольких сотен.

• Условный размер корпуса —36 , общее число контактов —20 , тип контактов —штырь (вилка).

• Сочетание контактов —6 , то есть реализована одна из стандартных схем раскладки выводов для данного типоразмера; соединители 2РМДТ с разными сочетаниями контактов не взаимозаменяемы.

• Покрытие контактов —серебро , что обеспечивает низкое переходное сопротивление и стабильную работу в условиях широкого температурного диапазона.

• Рабочий ток на один контакт —до 36 А (типовое значение для типоразмера 36 в серии 2РМДТ).

• Суммарный рабочий ток на соединитель — порядка147 А при полноценной нагрузке контактов.

• Максимальное рабочее напряжение —до 560 В (амплитудное), амплитудное максимальное напряжение не более700 В.

• Сопротивление контакта — единицы миллюм, электрическая прочность изоляции — порядка1,8–2,3 кВ (в зависимости от используемой методики испытаний).

• Диапазон рабочих температур — примерноот −60 до +100 °C , что соответствует требованию «теплостойкость 100 °C» и всеклиматическому исполнению по ТУ.

• Разъёмнегерметичный, экранированный , предназначен для монтажа внутри аппаратуры (в объем); может быть использован в тропическо‑устойчивом исполнении при соответствующих требованиях к конструкции и покрытию.

• ПриёмкаОТК означает, что изделие поставляется только после прохождения внутреннего контроля качества на заводе‑изготовителе (ОТК предприятия «Элекон»).
