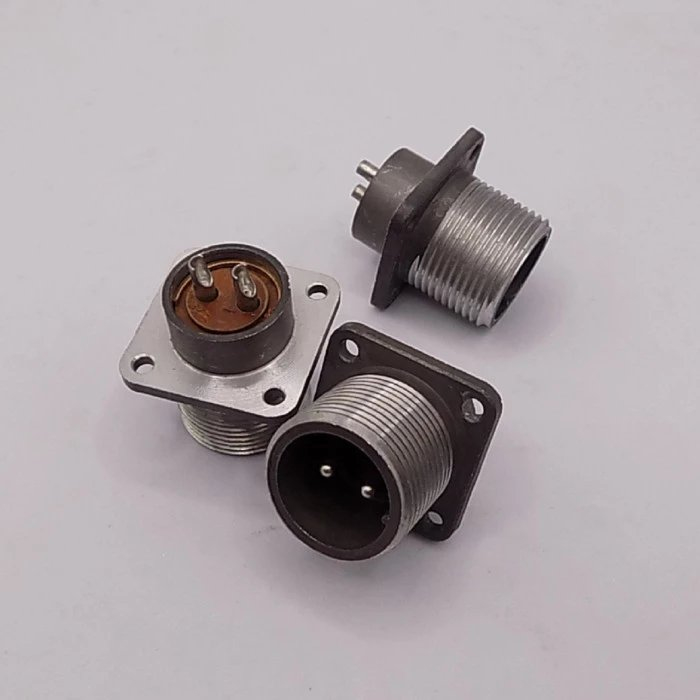

2РТТ20К 2Ш4В — это цилиндрический низкочастотный электрический разъём серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока до нескольких мегагерц.

Назначение и область применения

• Разъём используется для соединения кабелей и аппаратуры в измерительной, промышленной, транспортной и военной электронике.​

• Предназначен для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц, с напряжением до порядка сотен вольт (типично до 700–850 В амплитудного значения для серии 2РТТ).

Расшифровка обозначения

Общее обозначение вида 2РТТ20К…2Ш4В расшифровывается так:​

• «2РТТ» – серия низкочастотных цилиндрических разъёмов.​

• «20» – условный размер корпуса (габарит).​

• «К» – тип корпуса: кабельная часть (вилка кабельная).​

• «2Ш4» – конфигурация контактной вставки: число и тип контактов (буква «Ш» указывает на штыревые контакты, цифры – вариант схемы/количества).​

• «В» – всеклиматическое исполнение (эксплуатация в широком диапазоне климатических условий).​

Конструктивные особенности

• Разъём цилиндрический, с резьбовым соединением, что обеспечивает надёжную механическую фиксацию и устойчивость к вибрации.​

• Состоит из вилки и розетки; в данном обозначении рассматривается кабельная вилка («К») с штырями («Ш»), розетка выполняется с ответными гнёздами.​

• Монтаж контактов выполняется пайкой, разъём относится к объёмному монтажу; часто применяется патрубок (прямой или угловой) под кабельную разделку, а сам корпус может иметь уплотнения для повышения пыле‑ и влагозащиты в отдельных исполнениях серии 2РТТ.

Электрические и климатические характеристики серии 2РТТ

Для разъёмов серии 2РТТ (включая 2РТТ20К 2Ш4В) типично:

• Максимальное рабочее напряжение (амплитудное) до 700–850 В.

• Максимальная рабочая частота до 3 МГц.

• Сопротивление изоляции в нормальных условиях не менее 1000–5000 МОм.

• Диапазон рабочих температур примерно от −60 до +100 °C.​

• Расчитан на не менее 1000 часов наработки и около 500 циклов сочленения‑расчленения.

Типичные применения

• Соединение датчиков, блоков управления, измерительных модулей и кабельных жгутов в аппаратуре, работающей в тяжёлых условиях (вибрация, перепады температур, влажность).

• Использов
