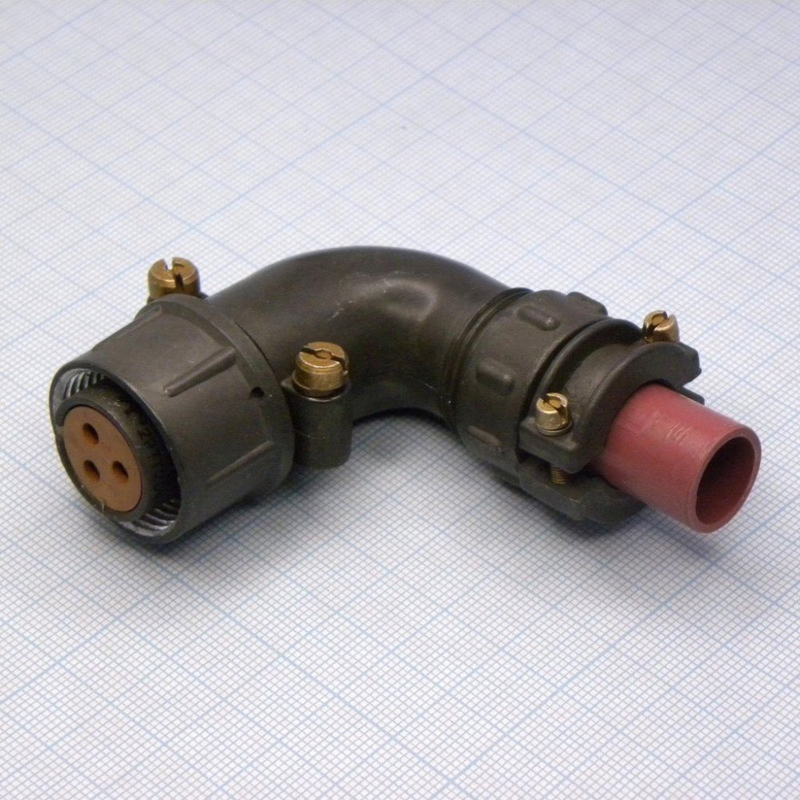

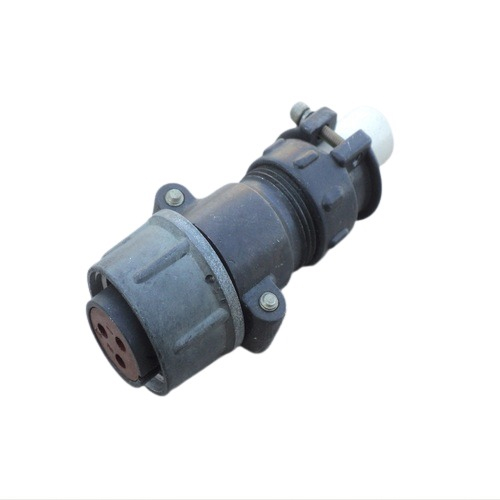

2РТТ20К3ГВ – это обозначение конкретного варианта низкочастотного цилиндрического соединителя серии 2РТТ, широко применяемого в радио‑ и электроаппаратуре общего назначения.

Что означает маркировка

• «2РТТ» – тип разъёма: цилиндрический, резьбовой, негерметичный, теплостойкий, тропикоустойчивый, всеклиматического исполнения.

• «20» – условный размер корпуса (габарит серии, от него зависят размеры и возможное число контактов).

• «К» – кабельный корпус, то есть часть разъёма, устанавливаемая на кабель (в отличие от «Б» – блочная/приборная).​

• «3» – количество контактов; обычно для корпуса 20 это 3 контакта диаметром около 2,5 мм.

• «Г» – тип контактов и покрытие; для 2РТТ20х3ГхВ контакты, как правило, серебряные.​

• «В» в конце – всеклиматическое исполнение.

Электрические характеристики (типичные для 2РТТ20…3Г…В)

Для близких модификаций 2РТТ20К/Б3Г5В указываются следующие параметры, которые характерны для трёхконтактных соединителей этого типоразмера: +3

• Рабочий ток на один контакт: до 25 А. +3

• Суммарная токовая нагрузка: до 75 А.

• Максимальное рабочее (амплитудное) напряжение: не более 700–850 В, в документации по 2РТТ обычно указывают до 850 В, для части поставщиков – 700 В как типовое. +4

• Сопротивление одного контакта: не более 1 мОм.

• Сопротивление изоляции в нормальных условиях: порядка 1000–5000 МОм (указано 5000 МОм для 2РТТ20Б3Г5В, минимум 1000 МОм для серии 2РТТ в целом).

Механическая и климатическая стойкость

По данным для серии 2РТТ и близких исполнений 2РТТ20К/Б3Г5В разъёмы рассчитаны на работу в тяжёлых условиях: +4

• Диапазон рабочих температур: от −60 °C до +100 °C.

• Смена температур с учётом перегрева контактов: от −60 °C до +180
