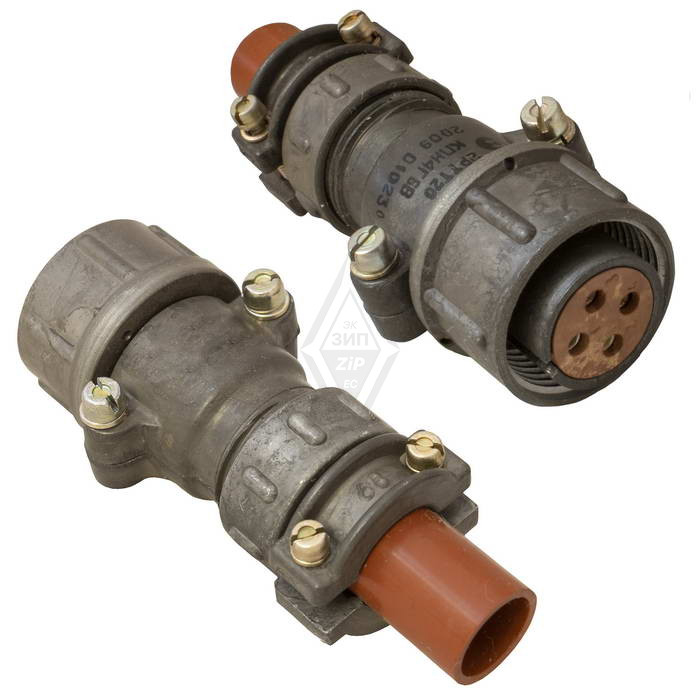

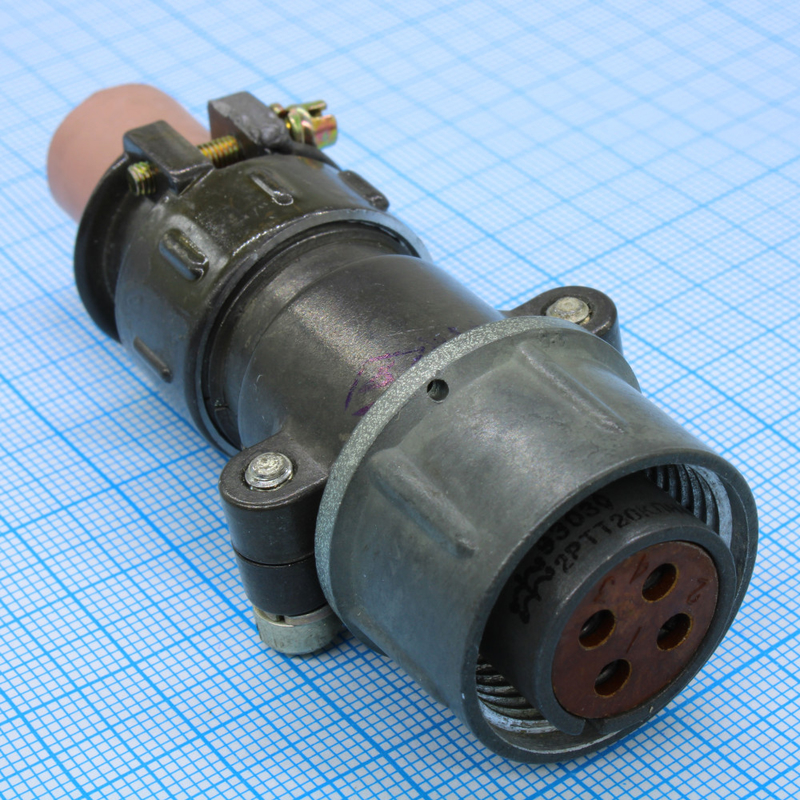

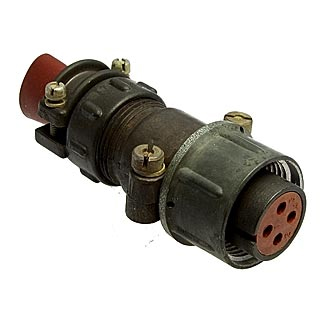

2РТТ20К4Г6В — это обозначение конкретного варианта цилиндрического разъёма серии 2РТТ, представляющего собой кабельную часть (корпус «К») с 4 контактами и розеточной частью («Г»), рассчитанную на работу во всеклиматическом исполнении («В»), обычно в составе теплостойких пылебрызгозащищённых соединителей для силовых и сигнальных цепей. +4

Назначение и область применения

• Разъёмы серии 2РТТ применяют в радиоэлектронной и электротехнической аппаратуре для соединения цепей постоянного и переменного тока частотой до примерно 3 МГц.

• Они предназначены для внутреннего монтажа, ручного сочленения, используются в промышленной аппаратуре, измерительных приборах, средствах связи и другой технике, где требуются надёжные съёмные электрические соединения.

Расшифровка обозначения

На примере близких типообозначений (2РТТ20КПЭ4Г6В, 2РТТ20КПН4Г6В) можно разобрать структуру маркировки, по которой читается и 2РТТ20К4Г6В:

• 2РТТ — серия: теплостойкие, пылебрызгозащищённые, цилиндрические разъёмы нормальных габаритов.

• 20 — условный размер корпуса (типоразмер), определяет габариты и компоновку контактов.

• К — кабельный тип корпуса (противопоставляется «Б» — блочный/приборный). +3

• 4 — количество контактов (для типоразмера 20 обычно 4 контакта диаметром около 2,5 мм). +3

• Г — часть соединителя: розетка (ответная часть с гнёздами).

• 6 — вариант ключевания/код климатического или конструктивного исполнения (цифра в конце указывает подтип по ТУ; конкретное значение уточняется в документации, но относится к исполнению серии).

• В — всеклиматическое исполнение по ТУ, допускает эксплуатацию в широком диапазоне температур и климатических условий.

Основные электрические параметры

Для 4‑контактных изделий типоразмера 20 серии 2РТТ приведены такие характеристики: +3

• Максимальное рабочее напряжение (амплитудное значение) до 850 В.

• Рабочий ток на один контакт — до 25 А. +3

• Общая максимальная токовая нагрузка — до 100 А.

• Сопротивление контакта — не более 1 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Эти данные характерны для розеток 2РТТ20КПЭ4Г6В / 2РТТ20КПН4Г6В и с высокой вероятностью соответствуют варианту 2РТТ20К4Г6В как тому же типоразмеру с 4 контактами и аналогичным токовым и изоляционным запасом. +3

Конструктивные и эксплуатационные особенности

• Тип корпуса: кабельный , присоединение проводов осуществляется пайкой, возможно исполнение для экранированного и неэкранированного кабеля в зависимости от варианта гайки патрубка.

• Сочленение разъёма — резьбовое, с одношпоночной поляризацией корпуса, что исключает неправильное совмещение вилки и розетки.​

• Материал и покрытие контактов — медный сплав с серебряным покрытием, что снижает переходное сопротивление и улучшает коррозионную стойкость. +3

• Рабочий температурный диапазон для серии — примерно от −60 °C до +100…+180 °C (верхний предел зависит от конкретных ТУ и исполнения).

• Разъёмы серии рассчитаны на многократные соединения (типичный ресурс около 500 сочленений) и выдерживают воздействие вибрации и ударных нагрузок, применимы во всеклиматических условиях.
