2РТТ20К4Ш39В — это низкочастотный цилиндрический электрический разъём серии 2РТТ, применяемый в радио‑ и электроаппаратуре для соединения и разъединения цепей постоянного и переменного тока до нескольких мегагерц.

Расшифровка маркировки

Обозначение 2РТТ20К4Ш39В читается так:​

• 2РТТ – тип разъёма, негерметичный, теплостойкий, тропикоустойчивый, с резьбовым соединением.

• 20 – условный размер корпуса (средний габарит внутри серии).​

• К – кабельный корпус (в отличие от блочного «Б»).​

• 4 – количество силовых контактов.​

• Ш – часть разъёма, вилка (ответная часть – «Г» розетка).​

• 39 – код комбинации контактов (их расположение и тип).​

• В – всеклиматическое исполнение.​

Общие характеристики серии 2РТТ

Для разъёмов 2РТТ (в том числе типономиналов с корпусом 20):

• Назначение: работа в цепях постоянного и переменного тока частотой до 3 МГц.

• Максимальное рабочее напряжение (амплитудное): до 700–850 В в зависимости от исполнений.

• Рабочий ток на один контакт для 4‑контактных исполнений корпуса 20 обычно порядка 10 А.​

• Сопротивление изоляции в нормальных условиях: не менее 1000–5000 МОм по данным разных ТУ.

• Покрытие контактов: серебро, что улучшает проводимость и коррозионную стойкость.

• Способ монтажа: объёмный, пайкой, внутренний монтаж.​

Механическая и климатическая стойкость

Серия 2РТТ рассчитана на эксплуатацию в жёстких условиях:

• Диапазон температур окружающей среды: примерно от −60 до +100 °C.

• Вибрация: синусоидальная до 1–5000 Гц с ускорениями до десятков g (до 300 м/с²).​

• Ударные нагрузки: одиночные и многократные удары с высокими ускорениями (до 1000 g и более по ряду источников).​

• Пониженное давление: работоспособность при высоких высотах (давление порядка 1,3·10⁻⁴ Па).

• Повышенная влажность: до 98% при +40 °C.​

• Минимальная наработка: не менее 1000 ч, ресурс по числу сочленений/расчленений — около 500 циклов.

Конструкция и применение

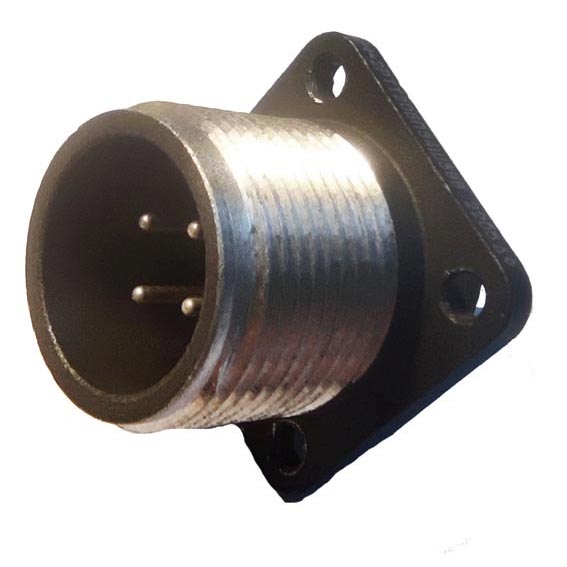

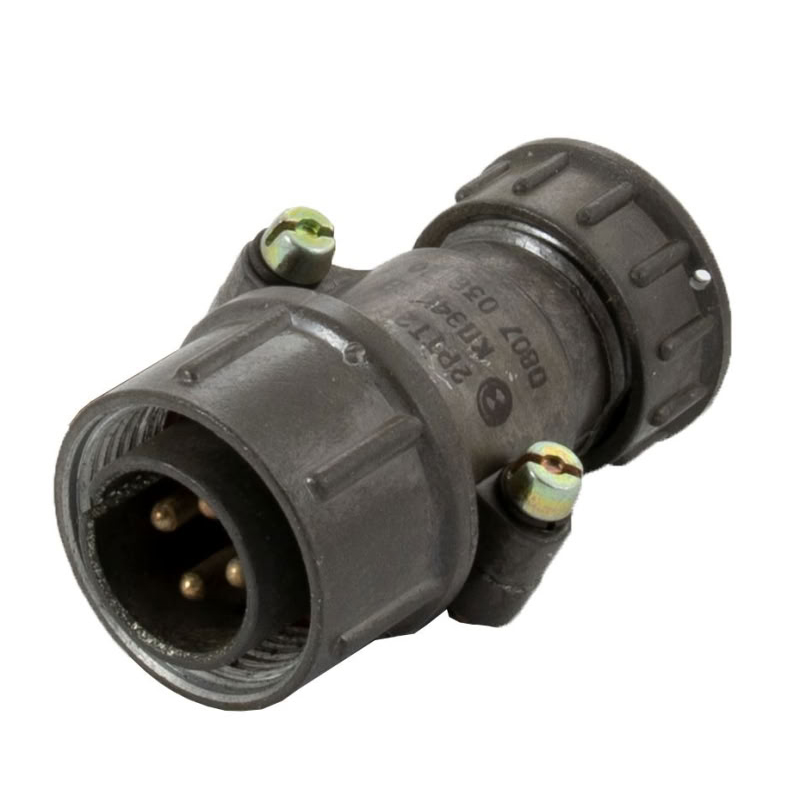

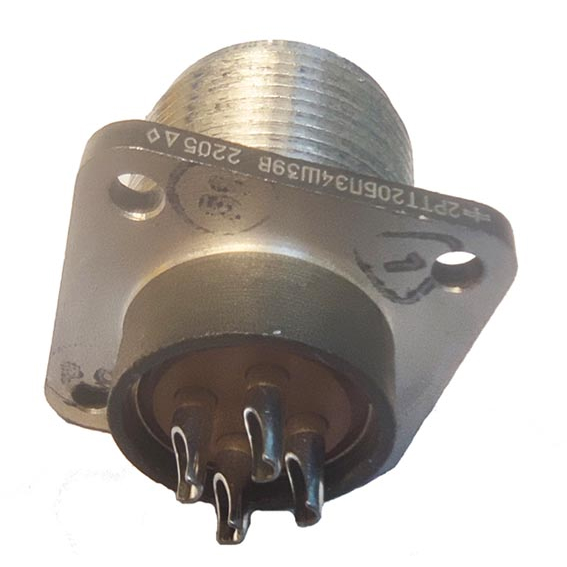

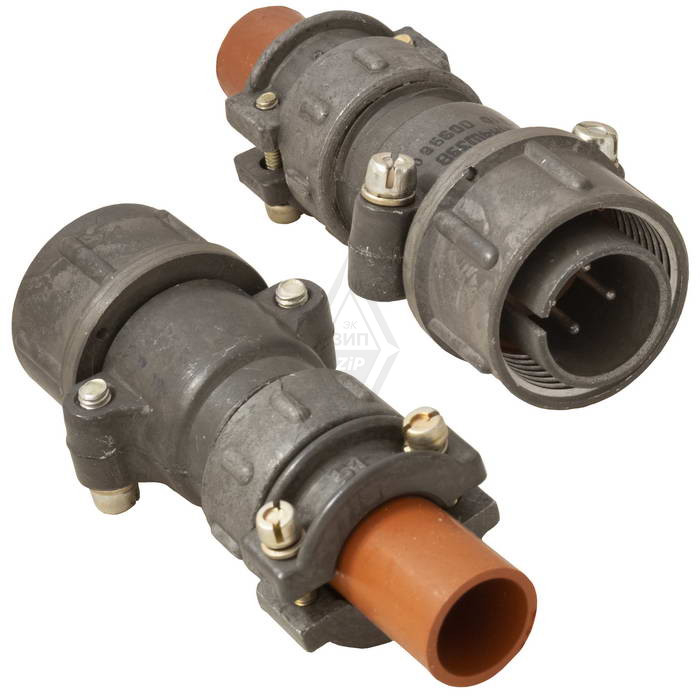

• Конструкция: цилиндрический разъём с резьбовой фиксацией, кабельная вилка, сочленяется с соответствующей розеткой серии 2РТТ20.
