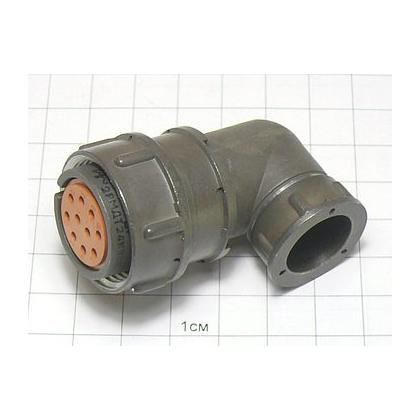

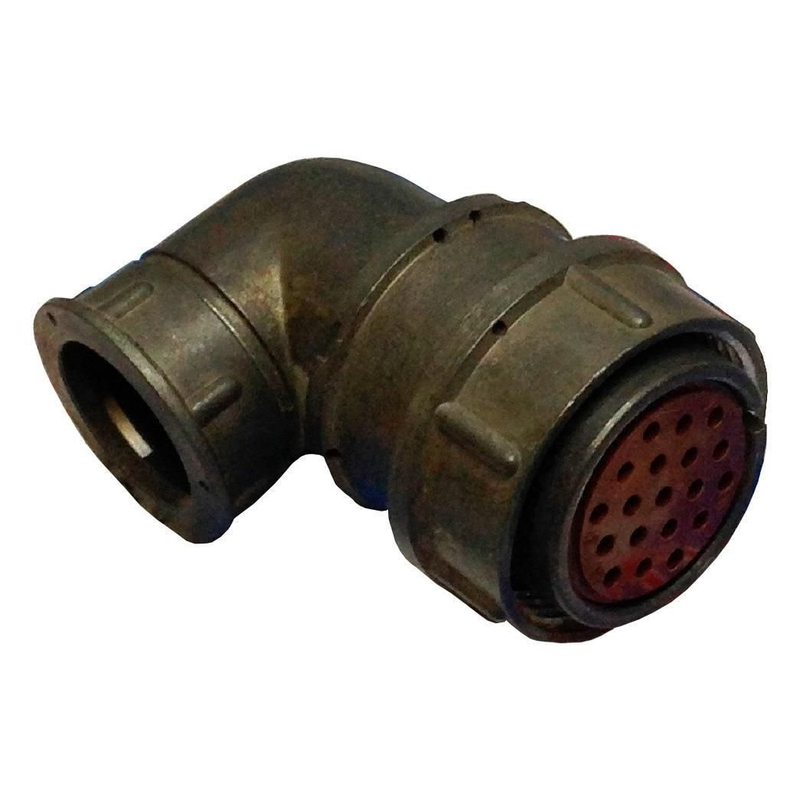

2РМДТ27КУЭ19Г5В1В — это цилиндрический низкочастотный соединитель (розетка), произведённый АО «завод Элекон» в Казани. Информация конкретно о выпуске 2015–2026 годов в доступных источниках не указана.

Производитель

АО «завод Элекон» выпускает серию разъёмов 2РМДТ, включая модели с маркировкой 2РМДТ27КУЭ19Г5В1В.

Тип и монтаж

Это розетка угловая (КУ), приборного исполнения, с внутренним объёмным монтажом методом пайки и односторонней поляризацией.

Рабочая среда

Всеклиматическое исполнение для эксплуатации от -60°C до +100°C.

Характеристики

Электрические характеристики

• Рабочее напряжение: До 700 В (амплитудное значение) переменного тока и 560 В постоянного тока (в нормальных климатических условиях).
• Рабочий ток: Для контактов, как правило, до 2 А (для 19 сигнальных контактов).
• Сопротивление контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм (в нормальных климатических условиях).
• Рабочая частота: До 3 МГц (для низкочастотных применений).

Механические характеристики

• Количество сочленений-расчленений: Не менее 500 циклов.
• Виброустойчивость: Устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 3000 Гц с ускорением до 200 м/с² (20 g).
• Ударопрочность: Устойчивость к одиночным ударам с пиковым ускорением до 5000 м/с² (500 g) и многократным ударам до 1000 м/с² (100 g).
• Атмосферное давление: Работоспособность при давлении до 133 × 10⁻⁶ Па (10⁻⁹ мм рт. ст.).
• Относительная влажность: До 98% при температуре +35°C.
• Степень защиты (IP): Типовая степень защиты IP54 (по лицевой части сочлененного соединителя).

Материалы

• Корпус: Алюминиевый сплав с защитно-декоративным покрытием (например, анодно-оксидным или химическим никелевым).
• Изолятор: Ударопрочный термореактивный материал.
• Контакты: Медный сплав с покрытием (например, золотом или серебром).

Области применения

Соединители серии 2РМДТ, к которой относится данная модификация, широко применяются в узлах радиоэлектронной аппаратуры специального и общего назначения, включая:

• Авиационная и космическая техника: В системах управления, навигации, связи и бортовом оборудовании, требующем высокой надежности и устойчивости к экстремальным условиям (вибрации, удары, перепады температур и давления).
• Военная техника: В наземной, морской и воздушной аппаратуре для систем связи, радиолокации, автоматизации и управления.
• Промышленное оборудование: В контрольно-измерительных приборах, системах автоматики, робототехнике и оборудовании, работающем в жестких промышленных условиях.
• Судостроение и железнодорожный транспорт: В бортовой аппаратуре и системах, подверженных постоянным вибрациям и воздействию влажности.
