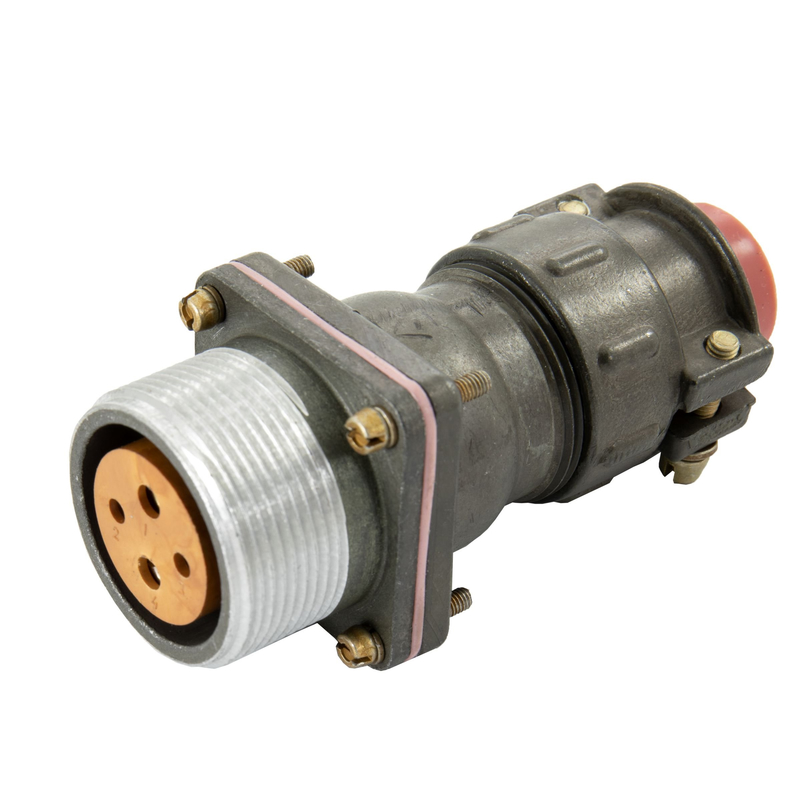

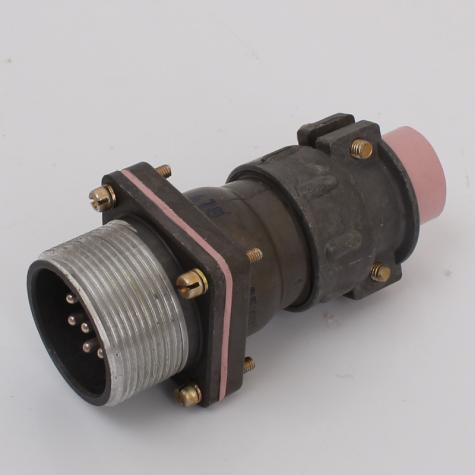

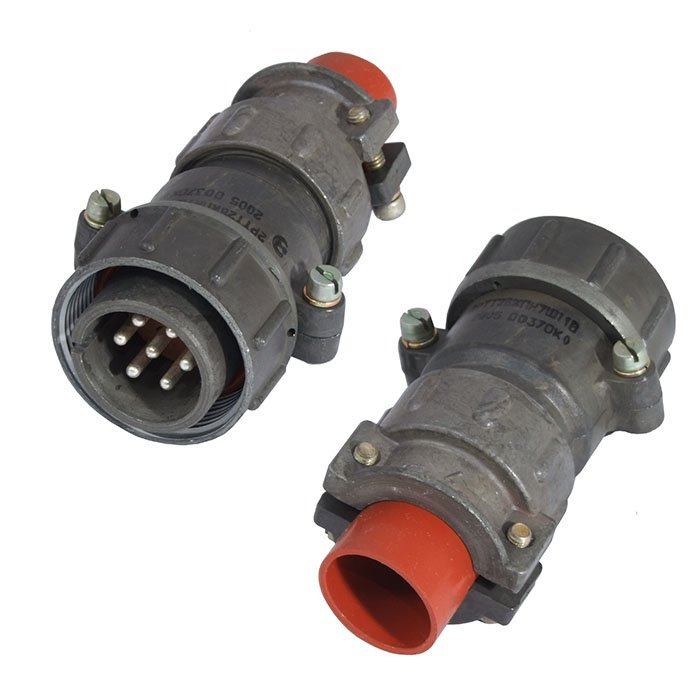

2РТТ28БПН2Ш9В — это блочная вилка серии 2РТТ, цилиндрический низкочастотный соединитель для объемного монтажа, с резьбовой фиксацией и всеклиматическим исполнением, служащий заменой вилке ШР28ПК2НШ7 (вил бл).

Назначение и область применения

• Предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц.

• Используется в аппаратуре общего и специального назначения, где требуются виброустойчивые, пылебрызгозащищённые разъёмы с резьбовым соединением.

• Применяется как блочная вилка, устанавливаемая на панель/шасси прибора.

Основные электрические характеристики

• Максимальное рабочее напряжение (амплитудное значение) — до 700–850 В (зависит от конкретных ТУ; для серии 2РТТ обычно указывают 850 В, для модификации 2РТТ28БПН2Ш9В — 700 В).

• Максимальная токовая нагрузка на один контакт — до 50 А.​

• Рабочая частота — до 3 МГц.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Пример: такой разъём можно использовать для питания мощного компрессора или другого силового оборудования, где требуется до десятков ампер и повышенная надёжность соединения.

Конструкция и маркировка

Расшифровка обозначения 2РТТ28БПН2Ш9В:

• «2РТТ» — тип низкочастотного цилиндрического соединителя серии 2РТТ.​

• «28» — условный размер корпуса (диаметр/габарит).​

• «Б» — вид корпуса: блочный (приборный).

• «П» — патрубок прямой или исполнение с патрубком; в ряде описаний 2РТТ28БПН2Ш9В проходит как блочная вилка, фактически без дополнительного углового исполнения.

• «Н2» — исполнение контактной группы (количество и тип контактов: 2 силовых контакта).

• «Ш9» — штыревые контакты определённого типоразмера.

• «В» — всеклиматическое исполнение.​

Типичные конструктивные особенности серии 2РТТ:

• Резьбовое сочленение, одношпоночная поляризация корпусов (исключает неправильное совмещение).​

• Возможность поставки с резиновыми кожухами, втулками и шайбами, что обеспечивает пылебрызгозащищённость.​

• Присоединение проводов к контактам — пайкой.​

Механические и климатические параметры

Для серии 2РТТ (в том числе для 2РТТ28БПН2Ш9В) типичны следующие параметры:

• Диапазон рабочей температуры окружающей среды: от −60 до +100 °C.

• Относительная влажность до 98% при +40 °C.

• Синусоидальная вибрация: диапазон 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Механический удар одиночного действия: до 10000 м/с² (1000 g).

• Механический удар многократного действия: до 1500 м/с² (150 g).
