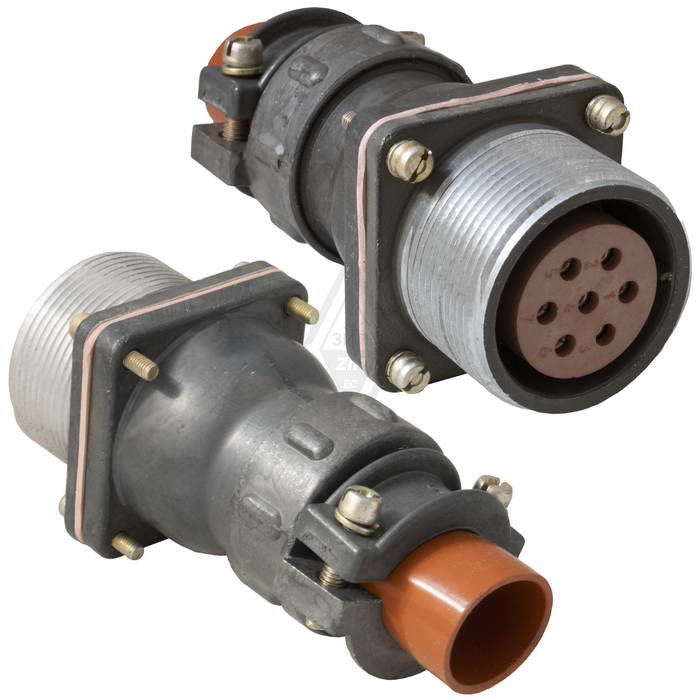

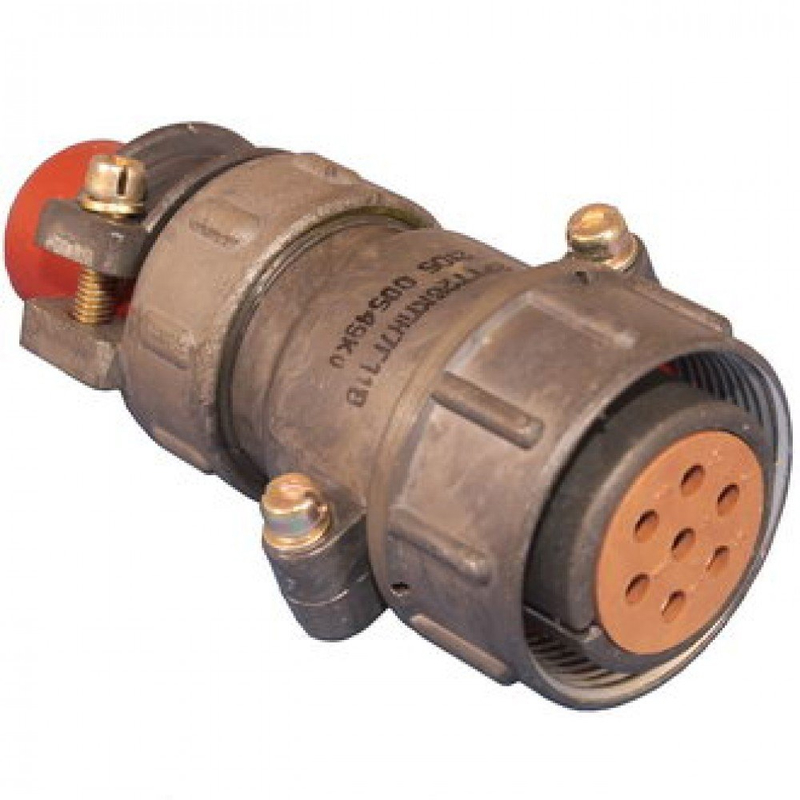

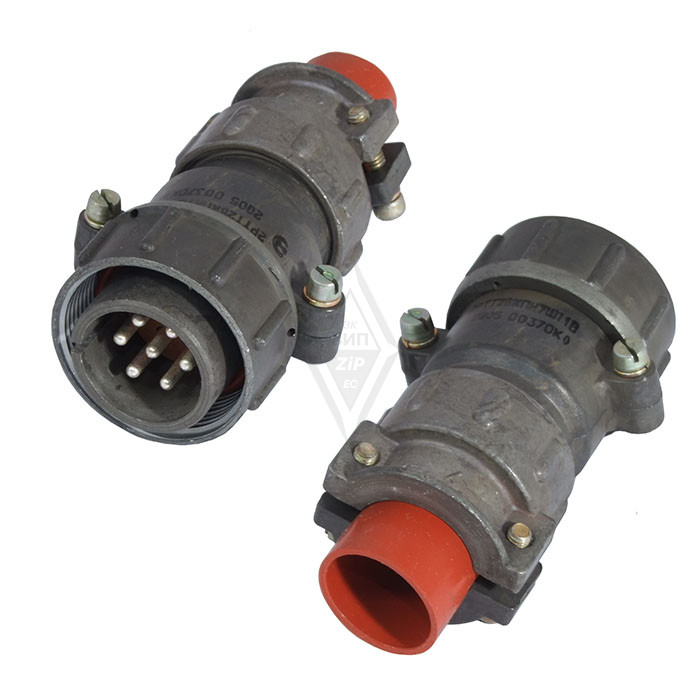

2РТТ28БПН7Г11В — это розетка цилиндрического низкочастотного соединителя серии 2РТТ, выпускаемого заводом « Элекон». Модификация 2015 года с приёмкой «5» (по ТУ ГЕ0.364.120ТУ) предназначена для внутреннего объёмного монтажа.

Общие сведения

Соединители 2РТТ негерметичные, теплостойкие и тропикоустойчивые, во всеклиматическом исполнении [В]. Они взаимосочленяемы с разъёмами ШР и 2РТ-А.

Конструкция

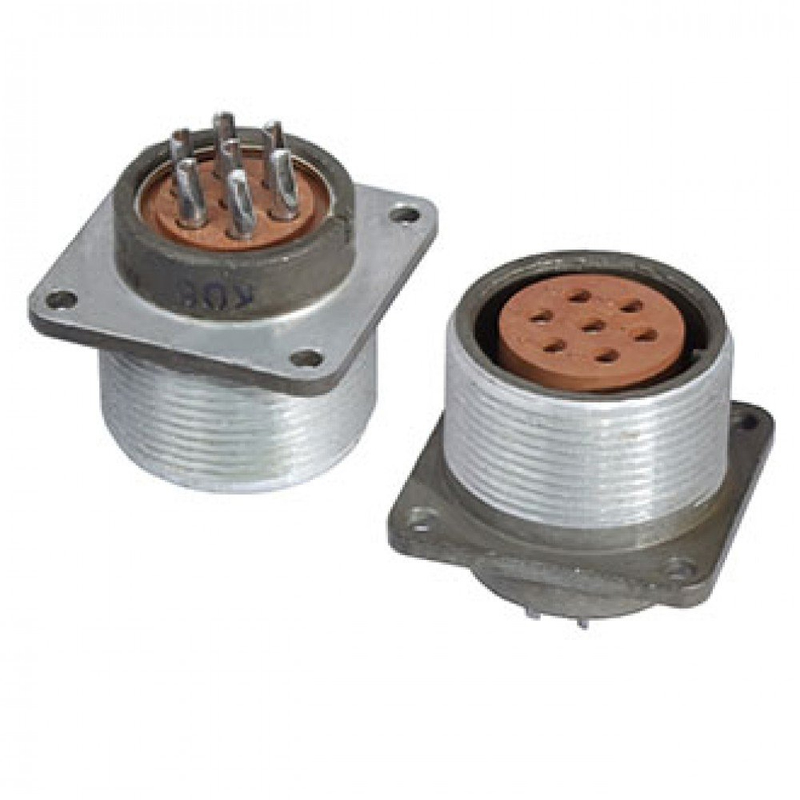

Условный размер корпуса — 28, количество контактов — 7. Это блочная (Б) розетка ( розетка приборная) с прямым (П) патрубком и гайкой (Г) для неэкранированного кабеля. Метод монтажа — пайка, покрытие контактов — серебро.

Технические характеристики

• Рабочее напряжение: до 700 В (амплитудное значение)
• Рабочий ток на контакт: до 20 А
• Сопротивление электрического контакта: не более 2.5 мОм
• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях)
• Испытательное напряжение: 2200 В (действующее значение)
• Диапазон рабочих температур: от -60°C до +100°C
• Повышенная рабочая температура: до +100°C
• Пониженная рабочая температура: до -60°C
• Относительная влажность воздуха: до 98% при температуре +35°C
• Атмосферное пониженное давление: до 2000 Па
• Вибропрочность: до 5000 Гц при ускорении до 150 м/с²
• Ударная прочность: многократные удары с ускорением до 150 м/с², одиночные удары с ускорением до 500 м/с²
• Минимальное количество циклов сочленения-расчленения: 500
• Минимальный срок службы: 15 лет (или 10000 часов наработки)

Применение

Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре. Благодаря своим высоким эксплуатационным характеристикам, надёжности и устойчивости к внешним воздействиям, соединители серии 2РТТ широко применяются в:

• Авиационной технике (бортовая аппаратура, системы управления)
• Космической технике (наземное оборудование, внутренние отсеки)
• Военной технике (радиоэлектронная аппаратура, системы связи)
• Промышленном оборудовании (тяжелое машиностроение, станки, автоматизированные системы)
• Судостроении (системы управления, навигационное оборудование)
• Железнодорожном транспорте (системы сигнализации, управления движением)
• Других отраслях, где требуется надёжное электрическое соединение в сложных климатических и механических условиях.
