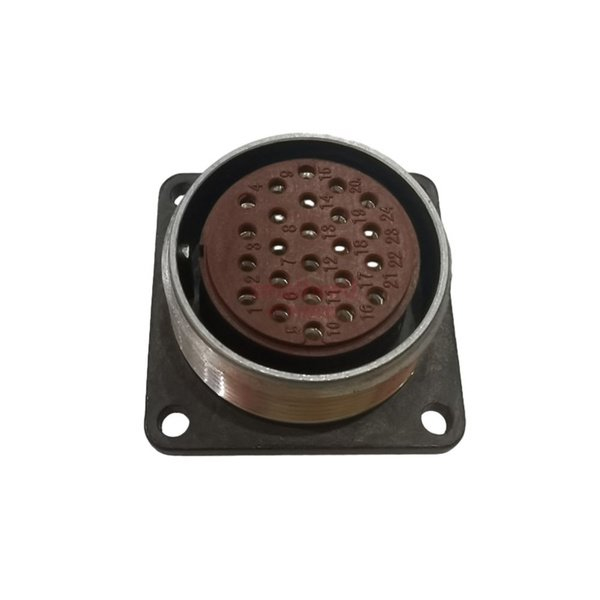

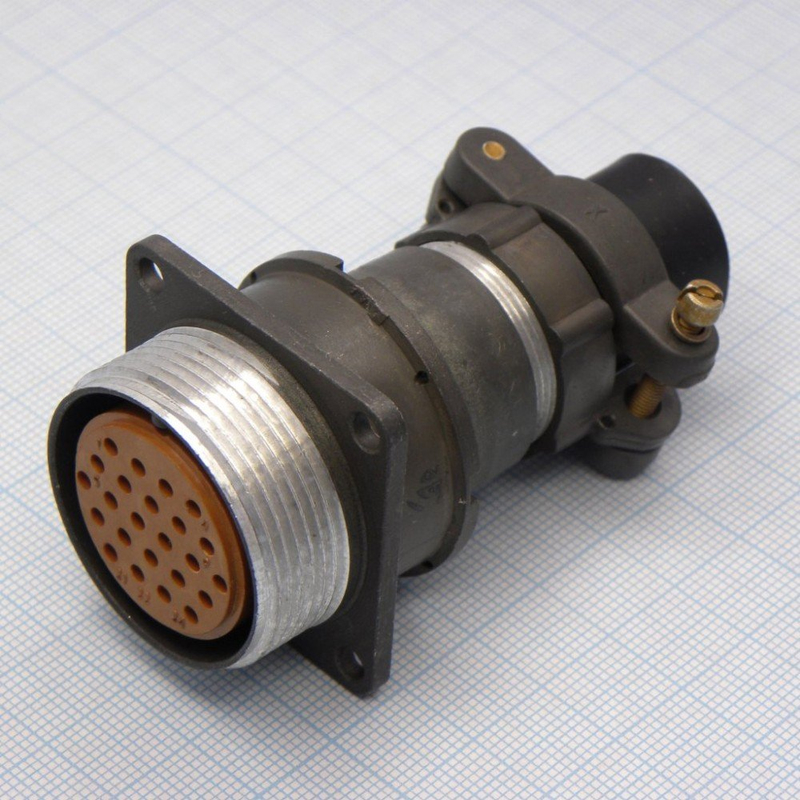

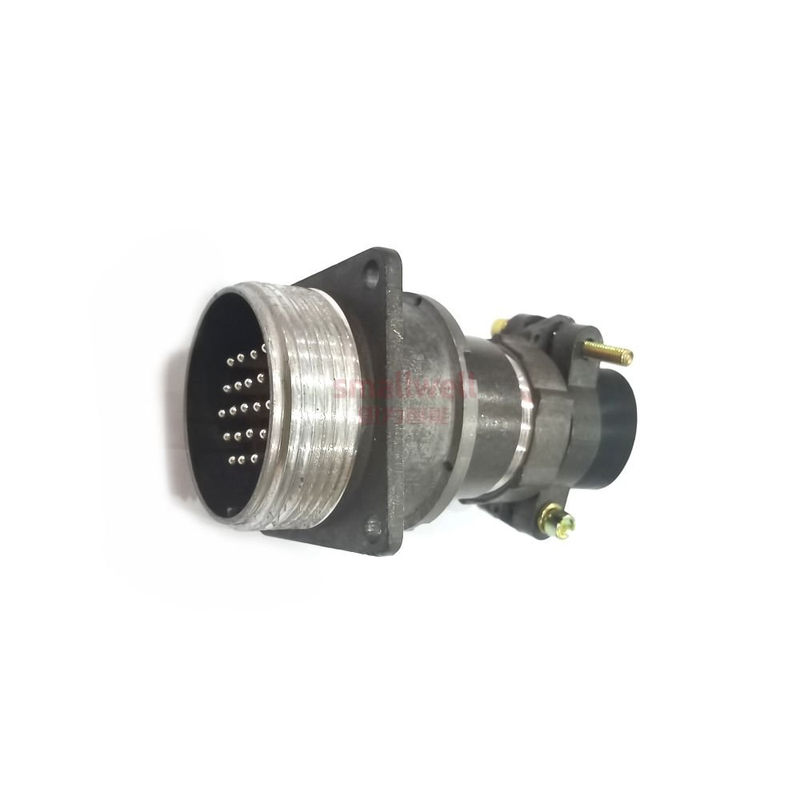

2РМДТ30БПН24Г5В1В «5» — этонизкочастотный цилиндрический электрический разъём рядового исполнения , относящийся к серии 2РМДТ; в данном случае обозначение «5» указывает на приёмку по соответствующим техническим условиям (ГЕ0.364.126ТУ и др.), а буква «В» — на всеклиматическое исполнение.

Разъём предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения, работает с постоянным и переменным током частотой до примерно 3000 кГц. Корпус выполнен в блочном исполнении (тип «Б»), сочленение —резьбовое , содношпоночной поляризацией , что обеспечивает правильную ориентацию при подключении и защиту от перекоса.

• Количество контактов —24 , все контакты диаметром 1,5 мм (вариант сочетания «5»).

• Покрытие контактов —серебро , иногда дополнительно допускается золото; это снижает переходное сопротивление и улучшает коррозионную стойкость.

• Максимальный рабочий ток на один контакт —до 7 А , суммарная токовая нагрузка на весь разъём —до 140 А.

• Максимальное рабочее напряжение —до 560 В , испытательное напряжение изоляции —около 1850 В (в нормальных климатических условиях).

• Сопротивление контактов —не более 2,5 мОм , сопротивление изоляции —не менее 5000 МОм.

Разъём выполнен ввсеклиматическом всережимном исполнении В , рассчитан на работу в широком диапазоне температур: от–60 °C до +100 °C , с возможностью кратковременных перегревов до+180 °C. Он допускает повышенную влажность до98% при +35…40 °C , а также работу при пониженном и повышенном атмосферном давлении, что типично для бортовой и наземной аппаратуры.

Механически разъём устойчив к вибрациям и ударам: допускает многократные ударные воздействия с ускорением до1000 м/с² и одиночные удары до5000 м/с² при малых длительностях импульсов, а также линейные ускорения до2000 м/с².

Разъём выполнен какрозетка блочная (Г) , рассчитанная навнутренний объёмный монтаж с пайкой контактов ; контакты — извлекаемые, что позволяет при необходимости заменять отдельные контакты. Длина патрубка составляет около62,5 мм , масса — не более34,5 г , что делает его достаточно компактным для размещения в ограниченных пространствах оборудования.
