2РТТ28КПЭ7Ш11В

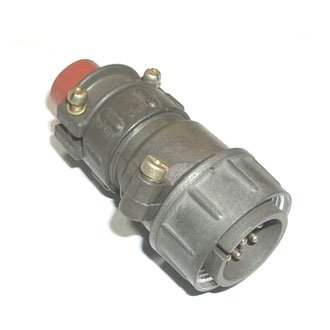

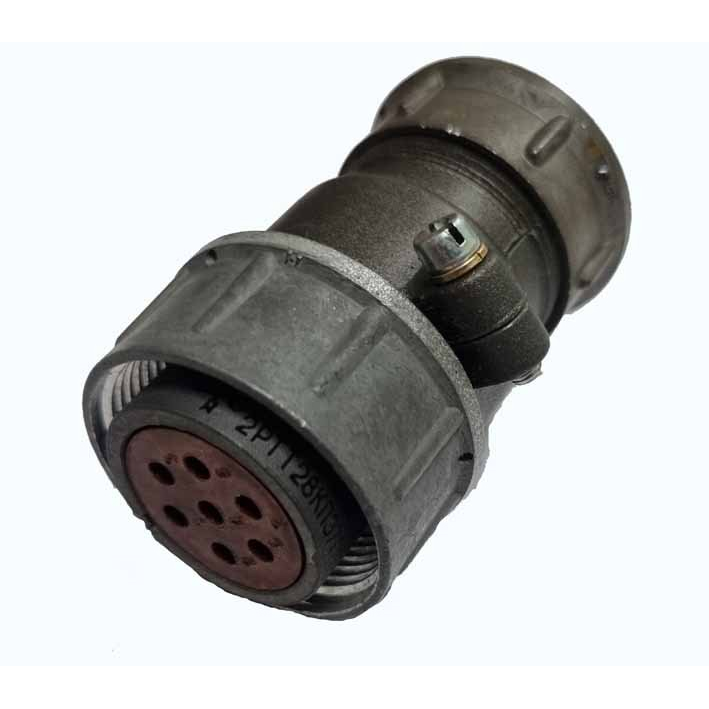

2РТТ28КПЭ7Ш11В — это цилиндрический низкочастотный соединитель (вилка кабельная) серии 2РТТ, предназначен для подключения и разъединения электрических цепей постоянного и переменного тока в условиях промышленного и военного применения.

Назначение и область применения

• Используется в оборудование, где требуется пылебрызгозащищённое, механически устойчивое соединение с ручным сопряжением и резьбовой фиксацией.

• Применяется в электрических цепях с токами до нескольких десятков ампер и напряжением до 850 В, в том числе для экранированных кабелей.

Основные электрические параметры

• Количество контактов: 7 штыревых контактов диаметром около 2,5 мм.

• Максимальный ток на контакт: порядка 25 А (для контакта Ø 2,5 мм).

• Максимальное рабочее напряжение: до 700–850 В (кривая амплитудного значения).

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Механические и конструктивные особенности

• Конструкция: вилка кабельная, цилиндрического типа, с прямым патрубком для экранированного кабеля и резьбовой гайкой.

• Метод сочленения: ручное сопряжение с резьбовой фиксацией; соединение относится к типу внутреннего объемного монтажа.

• Материалы: корпус — алюминиевый сплав (А‑22), изолятор — аминопласт, контакты — штыри с серебряным покрытием.

Рабочие условия и стойкость

• Температурный диапазон: примерно от −60 до +100 °С, что позволяет использовать разъём во всеклиматическом исполнении.

• Влажность: работоспособен при относительной влажности до 98% при температуре +40 °С.

• Вибрация и удары: рассчитан на значительные вибрационные и ударные нагрузки (синусоидальная вибрация до 5000 Гц, многократные удары до порядка 1500 м/с²).

Дополнительные сведения

• Разъём выполнен по ТУ ГЕ0.364.120ТУ, производитель — обычно указывается АО «Завод Элекон».

• Климатическое исполнение — всеклиматическое, что означает применимость в различных регионов СНГ и экспортных условиях.

Если нужна специфика именно под вашу линию кабеля или аппаратуру (например, токовая нагрузка по конкретному жиле, допускаемая длина линии и т.п.) — напишите, можно разобрать подбор под конкретную схему.
