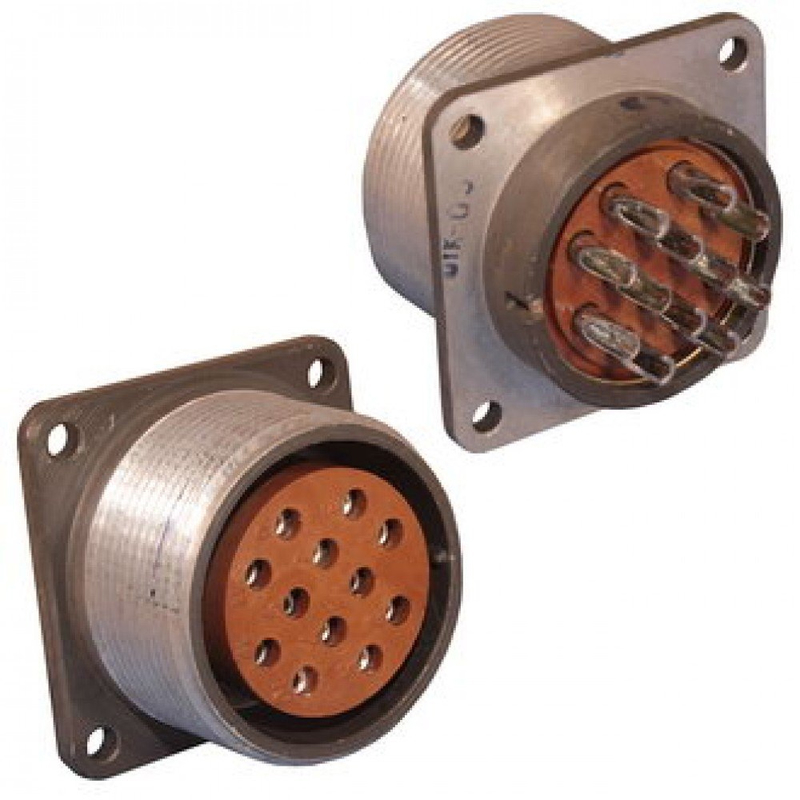

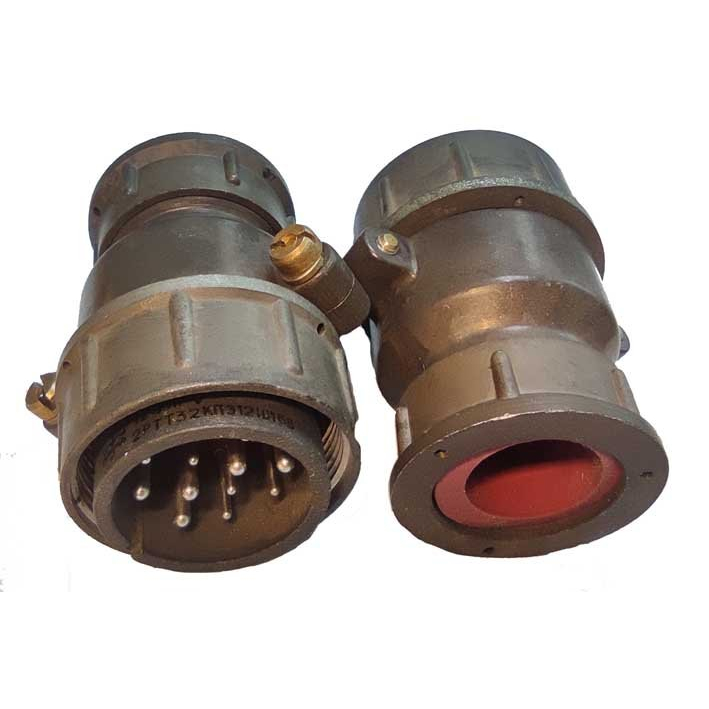

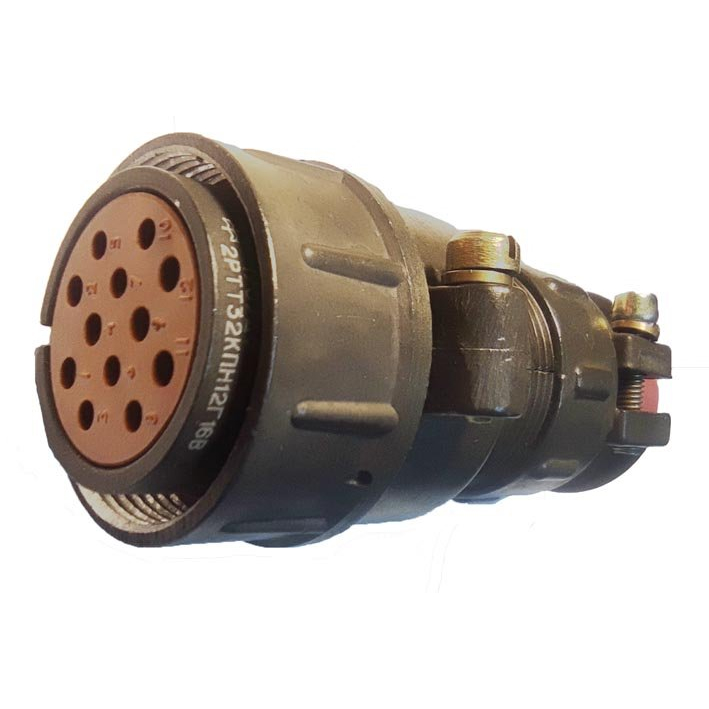

Соединитель 2РТТ32КПЭ12Г16В «5» — это негерметичный, теплостойкий и тропикоустойчивый цилиндрический низкочастотный разъем общего назначения, применяемый в электроприборах и РЭС для соединения цепей постоянного и переменного тока.

Назначение и область применения

Разъем рассчитан на работу в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он используется в радиоэлектронной аппаратуре, промышленном оборудовании и системах, где требуется надежное соединение проводников с повышенной механической и климатической стойкостью.

Расшифровка обозначения

• 2РТТ — тип: теплостойкий, пылебрызгозащищенный цилиндрический разъем.

• 32 — условный размер корпуса (диаметр).

• К — кабельный (патрубок для монтажа на кабель).

• П — прямой патрубок.

• Э — вариант патрубка/гайки для экранированного кабеля.

• 12 — количество контактов.

• Г16 — сочетание контактов (комбинация диаметров 1,5 мм и 2,5 мм).

• В — всеклиматическое исполнение.
  «5» обычно обозначает порядковый номер исполнения или вариант исполнения в серии у конкретного производителя.

Контактная часть и токовая нагрузка

В разъеме 12 контактов: типичное сочетание 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Рабочий ток на одиночный контакт может лежать в диапазоне от 20 до 200 А в зависимости от конкретного типа контакта и режима работы, при этом максимальная токовая нагрузка на один контакт 1,5 мм порядка 20 А, а на 2,5 мм — порядка 35 А.

Электрические и климатические характеристики

• Максимальное напряжение — до 850 В (амплитудное значение).

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Рабочая температура окружающей среды — примерно от –60 °C до +100 °C.

• Климатическое исполнение всеклиматическое, что обеспечивает работу в условиях повышенной влажности и перепадов температур.

Механическая и эксплуатационная устойчивость

Разъем рассчитан на резьбовую фиксацию сочлененного положения, имеет пылебрызгозащиту и повышенную механическую прочность. Число сочленений–расчленений — не менее 500 циклов, минимальная наработка — порядка 1000 часов, минимальный срок сохраняемости — 15–20 лет.

Мы можем отдельно разобрать конструкцию «кабельный прямой патрубок с гайкой для экранированного кабеля» или подобрать партнор‑коннектор по серии 2РТТ.
