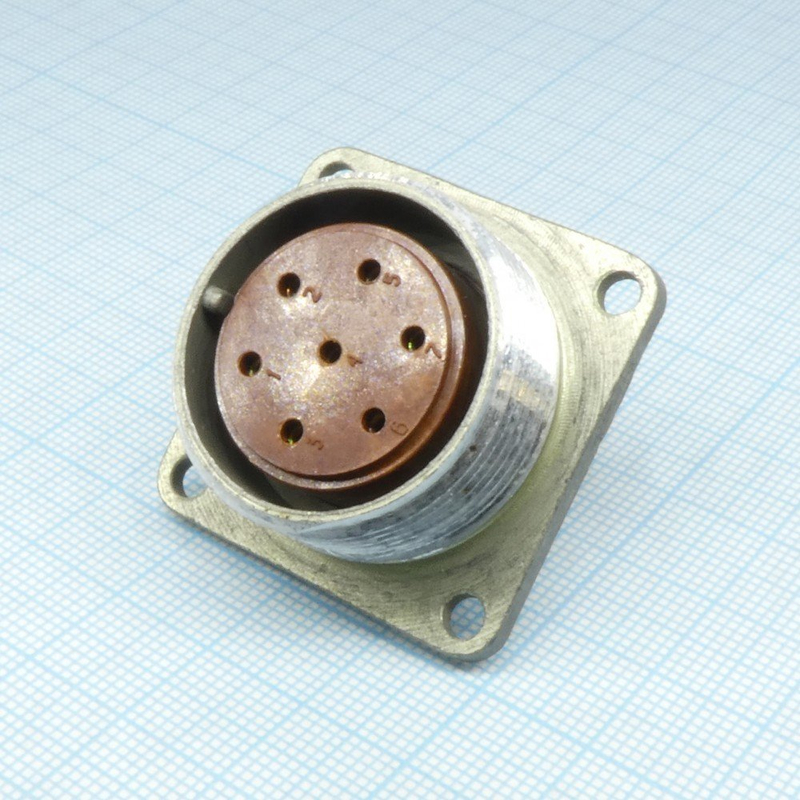

2РМДТ27БПЭ7Г5В1В — это отечественный цилиндрический низкочастотный электрический соединитель (разъём) ручного соединения типа 2РМДТ, выполненный в блочном (приборном) корпусе для стационарного монтажа в аппаратуре.

• 2РМДТ — тип соединителя: цилиндрический, внутреннего монтажа, низкочастотный.

• 27 — условный размер корпуса (диаметр около 27 мм).

• Б — блочный (приборный) корпус, без левой резьбы, предназначен для монтажа в приборе, а не на кабеле.

• ПЭ — вид патрубка и гайки: прямой патрубок с гайкой для экранированного кабеля.

• 7 — общее количество контактов в разъёме.

• Г5 — сочетание контактов: 7 контактов диаметром 1,5 мм.

• В1В — всеклиматическое исполнение, теплостойкость до +100 °С, всеклиматическое исполнение (расширенный температурный диапазон и устойчивость к влажности, пыли и др.).

• Покрытие контактов — серебро (В), что обеспечивает хорошие электрические параметры и низкое сопротивление контакта.

• Токовая нагрузка :

  • до 12 А на один контакт,

  • до 70 А суммарно на весь соединитель.

• Максимальное рабочее напряжение : до 700 В.

• Сопротивление изоляции : не менее 5000 МОм.

• Электрическая прочность изоляции : порядка 2300 В при рабочем напряжении 700 В.

• Емкость между контактами : не более 6 пФ.

• Рабочий диапазон температур : примерно от −60 до +100 °С, что типично для всеклиматического исполнения В1.

• Влажность : до 98% при +40 °С.

• Вибрация, удары : разъёмы 2РМДТ рассчитаны на значительные механические нагрузки (вибрация, удары, акустические шумы), что позволяет использовать их в авиационной, судовой и наземной военной технике, а также в промышленной аппаратуре.

2РМДТ27БПЭ7Г5В1В используется для соединения цепей постоянного и переменного тока (до частоты порядка 3 МГц) в стационарной и подвижной аппаратуре, в том числе в условиях повышенных механических и климатических воздействий. Такой тип разъёма применяют в радиоэлектронной аппаратуре, системах управления, измерительных устройствах и промышленном оборудовании.
