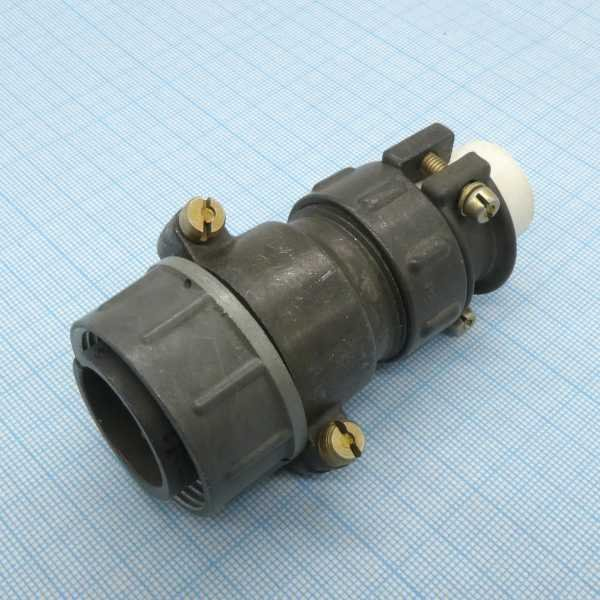

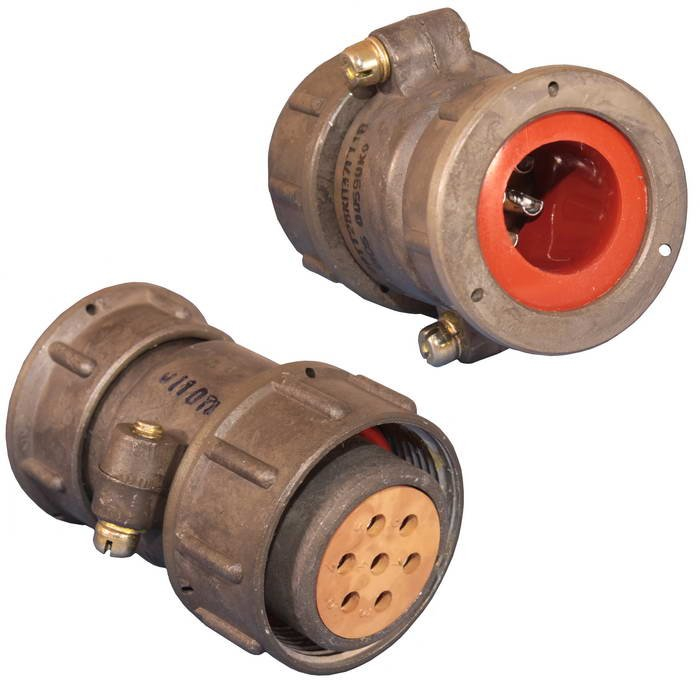

Соединитель 2РТТ28КУН7Ш11В — это низкочастотный цилиндрический кабельный разъём России, относящийся к серии 2РТТ (ГЕ0.364.120ТУ и аналогичные ОСТ/ТУ).

Назначение и область применения

• Предназначен для соединения цепей постоянного и переменного токов в радиоэлектронной и радиотехнической аппаратуре общего назначения.

• Используется в стационарных и мобильных устройствах, в том числе при работе с кабелем без оплетки‑экрана, где требуется надёжный контакт и защита от внешних воздействий.

Тип и конструкция

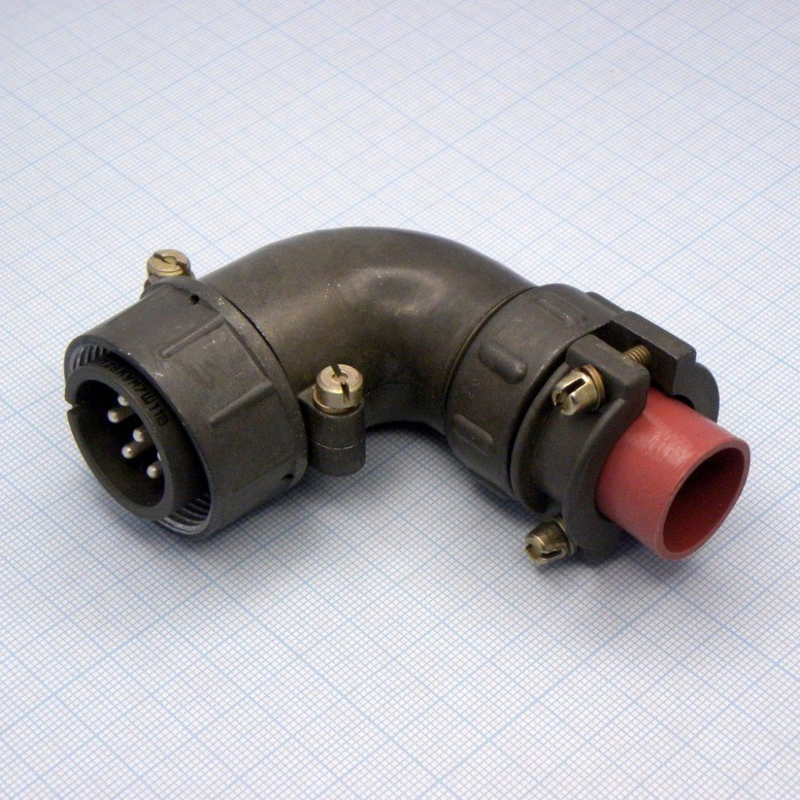

• Обозначение КУ означает кабельную вилку с угловым патрубком и гаечным креплением , обеспечивающим удобный подход к разъёму в ограниченных пространствах.

• Разъём выполнен в виде цилиндрического корпуса с резьбовой фиксацией , что даёт надёжную герметичность и защиту от пыли и брызг (пылепрозащищённое исполнение).

Электрические характеристики

• Рабочий ток на один контакт —до 25 А , что позволяет использовать разъём для относительно мощных цепей.

• Максимальное рабочее напряжение (амплитудное значение) —до 700 В , сопротивление изоляции в нормальных климатических условиях —не менее 1 000 МОм .

Механические и климатические параметры

• Условный размер корпуса серии 2РТТ —28 , что определяет габариты и количество контактов.

• Минимальная наработка —1 000 часов , допустимое число сочленений‑расчленений —500 , минимальный срок сохраняемости —15 лет .

• Исполнение «В» означает вскеклиматическое (работоспособность в широком диапазоне температур и влажности), что важно для эксплуатации в различных климатических зонах.

Условное обозначение элементов

• 2РТТ— серия цилиндрических низкочастотных разъёмов.

• 28— условный размер корпуса.

• КУ— кабельная вилка с угловым патрубком.

• 7— число контактов в разъёме.

• Ш11В— исполнение, тип провода/кабеля и всеклиматическое исполнение.
