Описание

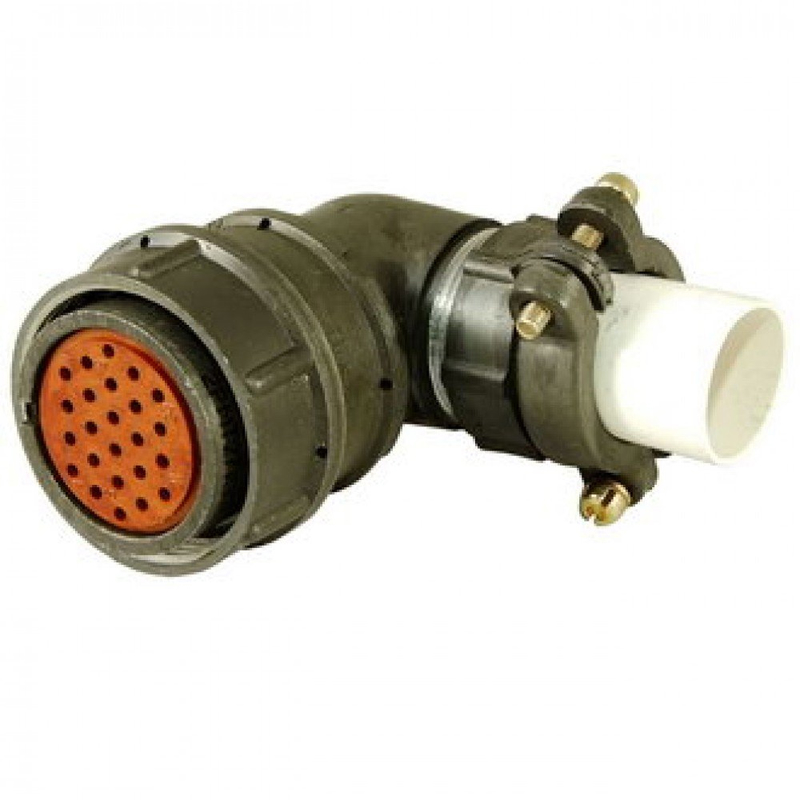

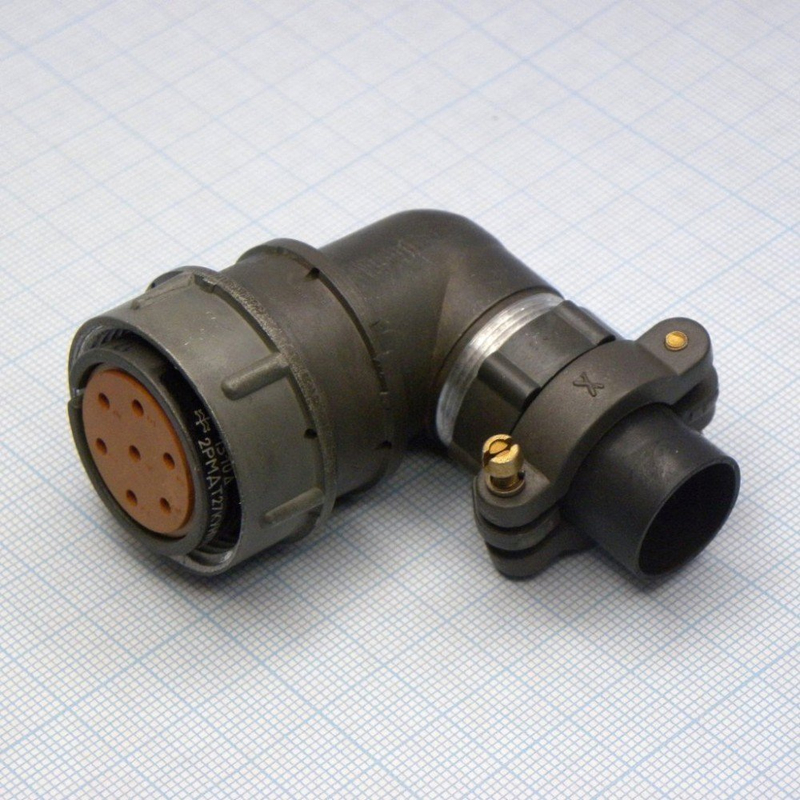

Соединитель2РМТ27КУН24Ш1В1 «Элекон» относится к серии низкочастотных цилиндрических унифицированных соединителей 2РМТ (всеклиматическое тропико‑устойчивое исполнение) и используется для коммутации цепей постоянного и переменного тока в аппаратуре радио‑ и электронной техники общего и военного назначения. Ниже — основные технические и конструктивные особенности, без указания цен.
По общей структуре маркировки серии 2РМТ условное обозначение можно разобрать так (для 2РМТ…):
2РМТ — цилиндрический соединитель низкочастотный, всеклиматический тропико‑устойчивый, с резьбовым соединением.
К — кабельный (корпус под кабельный монтаж).
У — тип патрубка/исполнение монтажной части (часто «угол», «прямой», «без патрубка» — уточняется по ТУ конкретного производителя).
Н — негерметичный (в отличие, например, от герметичных модификаций).
24 — количество контактов в корпусе.
Ш1 — тип вилки/розетки (штыревая или гнездовая, с конкретной схемой расположения).
В1 — покрытие контактов (серебро или золото, конкретный вариант — по ТУ), а также климатическое и температурное исполнение.
«5» — в вашем запросе это, как правило,вид приемки (типовой класс приёмки по ГОСТ/ТУ, например, приемка 5‑го вида).
Маркировка полностью соответствует ТУ ГЕО.364.126ТУ (или аналогичным ТУ на 2РМТ/2РМДТ).
Для серии 2РМТ27 с 24 контактами типичны следующие значения:
Рабочий ток на контакт : примерно от4 А до 36 А в зависимости от диаметра и типа контакта (Ø1,0 / 1,5 / 2,0 / 3,0 мм).
Максимальное рабочее напряжение : до700 В (в некоторых модификациях — до 560 В, в зависимости от конкретного типа корпуса и контакта).
Сопротивление изоляции (в нормальных условиях): не менее5000 МОм.
Эти значения позволяют использовать соединитель как в цепях питания, так и в сигнальных цепях сравнительно высокой мощности.
Климатическое исполнение : всеклиматическое, тропико‑устойчивое, работа в условиях повышенной влажности и солевого тумана.
Диапазон рабочих температур : примерно от–60 °C до +100 °C , в зависимости от конкретной модификации.
Вибрация : выдерживает синусоидальную вибрацию в диапазоне частот до1000 Гц с ускорением до50g (для некоторых моделей серии 2РМТ/2РМДТ).
Механическая стойкость : до500 сочленений (резьбовое соединение корпусов).
Тип сочленения : резьбовое, с поляризацией корпусов (одношпоночное или иное исполнение, чтобы предотвратить неверное включение).
Корпус : металлический, негерметичный, кабельный (К).
Монтаж контактов : пайкой или обжимом (объёмный монтаж), по ТУ и каталогу производителя.
Монтаж соединителя : внутренний, для установки в приборный интерфейс (приборное исполнение) или кабельный ввод.
Электромагнитная совместимость : соединители могут быть выполнены для экранированных или неэкранированных кабелей (в зависимости от типа гайки и патрубка).
Совместимость : соединители 2РМТ и 2РМДТ имеют разные схемы расположения контактов ине взаимосочленяемы.
