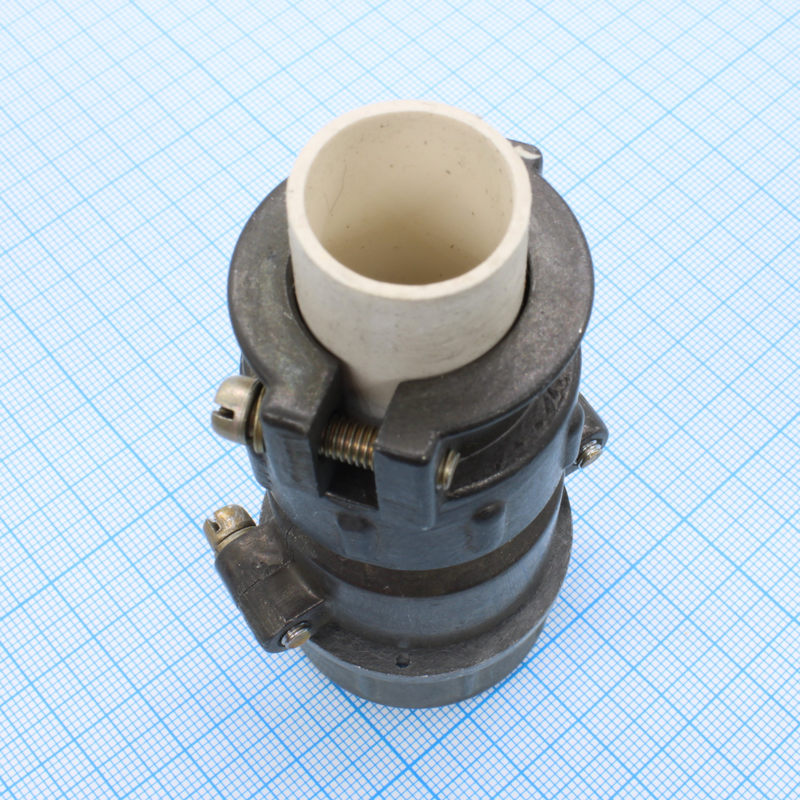

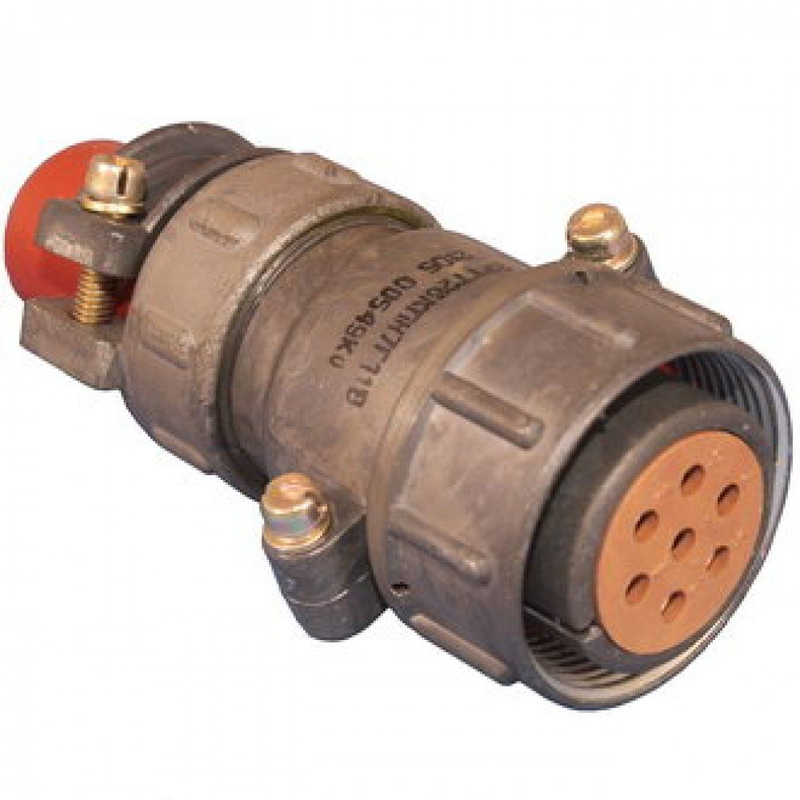

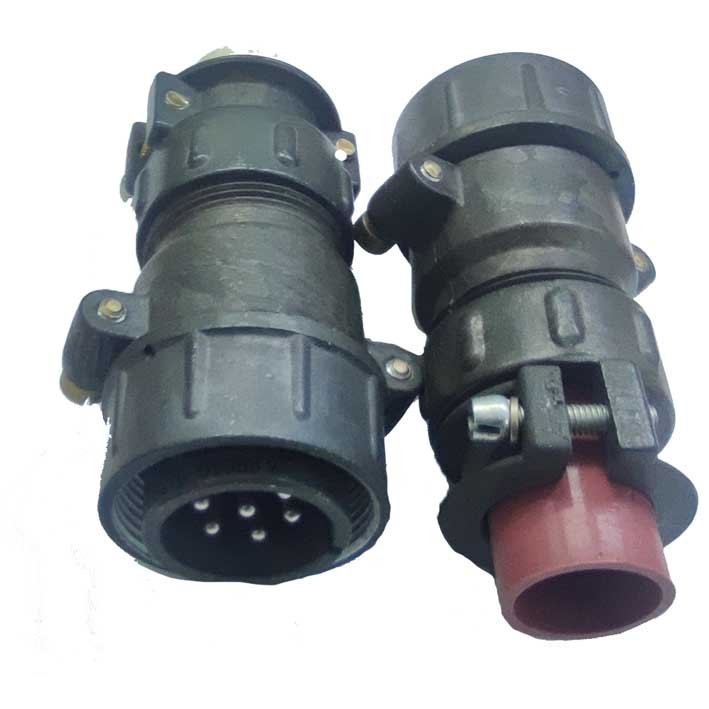

2РТТ28КУН7Ш11В(Э) — это цилиндрический низкочастотный электрический соединитель (разъём) типа 2РТТ, выполненный в виде кабельной вилки с угловым патрубком и предназначен для работы в цепях постоянного и переменного тока.

Назначение и область применения

Разъём используется для соединения кабелей и приборов в электрических цепях постоянного и переменного тока частотой до нескольких МГц при напряжениях до 850 В (амплитудное значение). Обычно применяется в промышленной и специальной аппаратуре, где требуется достаточно высокая токовая нагрузка и надёжное соединение в жёстких климатических условиях.

Конструктивные особенности

• Тип: 2РТТ28, кабельная вилка с угловым патрубком (обозначение «КУН»).

• Количество контактов: 7 штыревых контактов диаметром 2,5 мм, сочетание контактов «11» (7×∅2,5).

• Корпус: из алюминиевого сплава А‑22, оксидированный, серого цвета, с резьбовым механизмом сочленения и накидной гайкой M33×1,5.

• Патрубок: угловой, с концевой гайкой для монтажа неэкранированного кабеля, наличие уплотнительной втулки.

Электрические параметры

• Максимальное рабочее напряжение (амплитудное значение): до 850 В.

• Максимальный ток на один контакт: ориентировочно до 30–35 А, суммарный ток на разъём — порядка 150–175 А в зависимости от конкретных условий эксплуатации и нагрузки.

• Сопротивление контакта обычно не более 1 мОм, сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Климатические и эксплуатационные характеристики

• Исполнение: всеклиматическое (буква «В» в обозначении), допускает работу в широком диапазоне температур окружающей среды, примерно от −60 до +100 °С.

• Относительная влажность до 98% при +20 °С, атмосферное давление от порядка 1,3·10⁻⁴ до 5·10⁴ Па (до разрежения и до повышенного давления).

• Ресурс: порядка 500 циклов сочленения–расчленения, минимальная наработка около 1000 часов, минимальный срок сохраняемости — 15 лет.

Монтаж и механика

Соединитель рассчитан на объёмный монтаж: кабель подключается к контактам методом пайки, фиксация вилки и розетки осуществляется резьбовой накидной гайкой. Корпус имеет одношпоночную поляризацию и ориентацию по пазу, что исключает некорректное соединение с неподходящей розеткой; разъём совместим с блочными розетками 2РТ‑А, ШР и аналогичными сериями.
