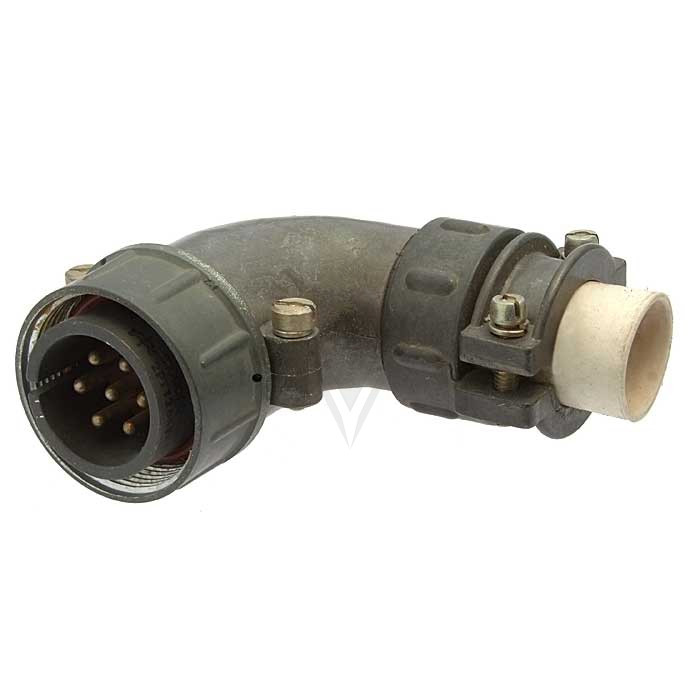

2РТТ28КУН7Ш11В — это цилиндрический электрический разъём серии 2РТТ. Модель 2015 года с маркировкой «5» относится к всеклиматическому исполнению (индекс «В»).

Завод-производитель

Предприятие специализируется на выпуске герметичных электрических соединителей для промышленного и военного применения. Завод известен производством разъёмов серий 2РТТ, используемых в сложных условиях эксплуатации.

Обозначение

Расшифровка индекса: 2РТТ — серия разъёмов; 28 — условный размер корпуса в мм; К — корпус с внутренней обоймой; У — уплотнение; Н — ответная часть; 7 — число контактов; Ш — штыревой тип контактов; 11 — группировка контактов; В — всеклиматическое исполнение.

Характеристики

• Тип разъёма: Цилиндрический электрический соединитель.
• Серия: 2РТТ, зарекомендовавшая себя в условиях повышенной нагрузки.
• Исполнение: Герметичное, обеспечивающее защиту от влаги и пыли. Всеклиматическое (индекс «В») — гарантирует работоспособность в широком диапазоне климатических условий.
• Размер корпуса: Условный размер 28 мм, что соответствует стандартам серии.
• Конструкция корпуса: Металлический корпус с внутренней обоймой, обеспечивающий высокую механическую прочность и защиту от электромагнитных помех.
• Количество контактов: 7 контактов, обеспечивающих надёжное электрическое соединение.
• Тип контактов: Штыревые (male pins), что определяет тип сопрягаемой части.
• Группировка контактов: Группировка 11, стандартизированная схема расположения контактов.
• Особенности уплотнения: Оснащён специальной системой уплотнения (индекс «У»), обеспечивающей высокую степень герметичности.
• Стойкость к внешним воздействиям: Высокая виброустойчивость, ударопрочность, а также способность функционировать в условиях экстремальных температур.

Применение

Разъёмы 2РТТ28КУН7Ш11В предназначены для использования в областях, где требуются исключительная надёжность, долговечность и устойчивость к суровым условиям окружающей среды. Основные сферы применения включают:

• Военная и специальная техника: Входит в состав оборудования для оборонной промышленности, систем связи, навигации, радиолокации и другой специальной техники, где критически важна безотказность.
• Авиационное оборудование: Используется в бортовых системах самолётов и вертолётов, авионике, системах управления полётом, электропитания и освещения.
• Промышленные установки: Применяется в тяжёлой промышленности, машиностроении, нефтегазовой отрасли, автоматизированных системах управления производственными процессами и другом оборудовании, подверженном вибрациям, ударам и воздействию агрессивных сред.
• Оборудование для сложных условий эксплуатации: Идеально подходит для соединений, работающих при экстремальных температурах (от очень низких до очень высоких), в условиях повышенной влажности, пыли, сильных вибраций и механических ударов, а также в условиях, требующих высокой степени герметичности.
