К155ЛА3 — это интегральная логическая микросхема, состоящая из четырёх логических элементов 2И-НЕ. Она произведена на биполярных транзисторах по принципу транзисторно-транзисторной логики (ТТЛ). Микросхема широко применяется в логических узлах и блоках промышленной и любительской радиоэлектронной аппаратуры различного назначения. Микросхемы для гражданского применения выпускаются в двух видах прямоугольных корпусов с 14 выводами, расположенными перпендикулярно печатной плате для пайки в специальные отверстия. Особенности:

• Цифро-буквенная маркировка на лицевой стороне корпуса .
• Содержит 56 интегральных элементов .
• Корпус К155ЛА3 типа 201.14-1 имеет массу менее 1 г, а КМ155ЛА3 типа 201.14-8 — не более 2,2 г .
• Выпускается по технической документации «Технические условия. бК0.348.006-01ТУ» .
• Гарантийный срок хранения составляет 12 лет с момента изготовления .

Электрические параметры:

• Номинальное напряжение питания: 5 В ± 5% .
• Выходное напряжение низкого уровня: не более 0,4 В .
• Выходное напряжение высокого уровня: не менее 2,4 В .
• Напряжение на антизвонном диоде: не менее -1,5 В .
• Входной ток низкого уровня: не более -1,6 мА .
• Входной ток высокого уровня: не более 0,04 мА .
• Входной пробивной ток: не более 1 мА .
• Ток короткого замыкания: от -18 до -55 мА .
• Ток потребления при низком уровне выходного напряжения: не более 22 мА .

Расшифровка маркировки:

• К — категория качества «ОТК» для использования в аппаратуре народнохозяйственного назначения .
• 1 — полупроводниковая микросхема .
• 55 — порядковый номер разработки в серии .
• ЛА — функц

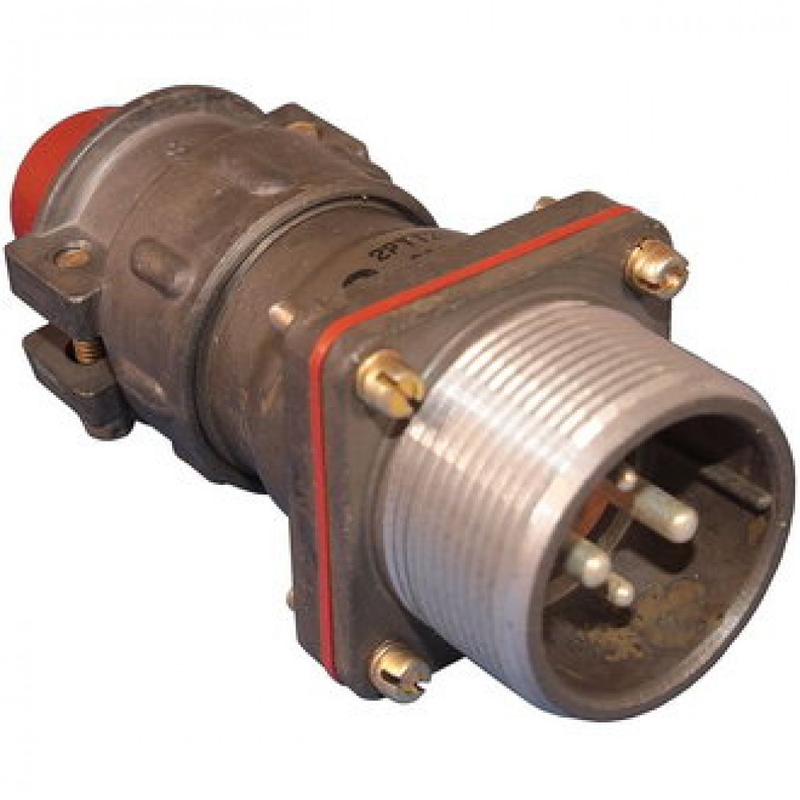

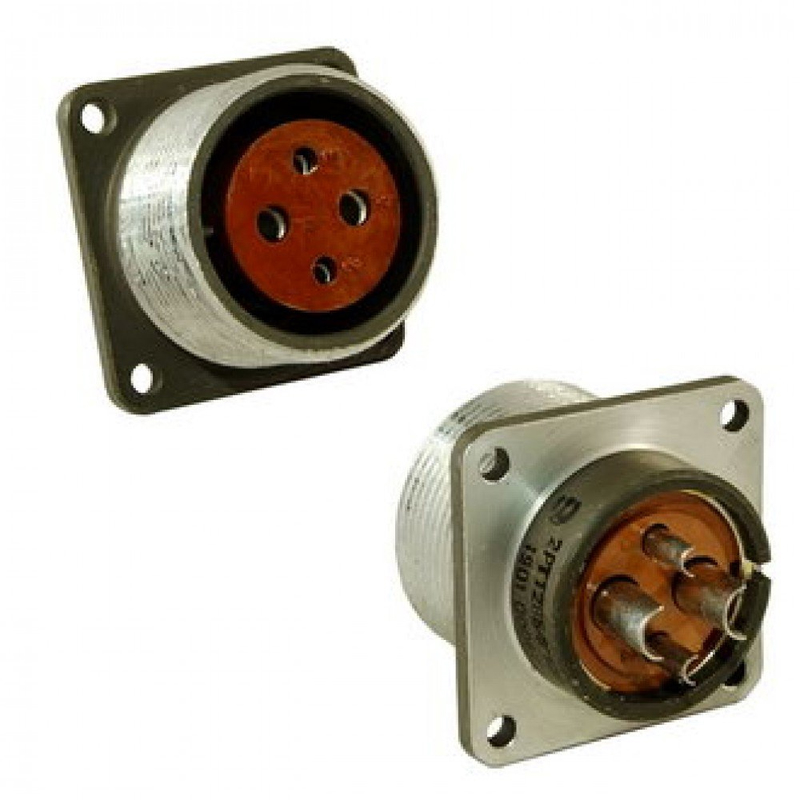

Разъем 2РТТ28Б4Г10В представляет собой низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц при напряжении до 850 В. Он используется для соединения и разъединения проводов, кабелей и узлов в различных электро- и радиоаппаратах.

Основные характеристики

• Тип соединителя : негерметичный, теплостойкий, тропикоустойчивый.
• Климатическое исполнение : всеклиматическое.
• Состав : состоит из двух частей — вилки и розетки. вилки и розетки могут быть как приборными, так и кабельными.
• Способ монтажа : объемный или пайка, с возможностью использования экранированных и неэкранированных кабелей.
• Покрытие контактов : серебро.

Структура обозначения

Обозначение 2РТТ28Б4Г10В расшифровывается следующим образом:

• 2РТТ — тип соединителя.
• 28 — условный размер корпуса.
• Б — вид корпуса (блочный).
• 4 — количество контактов (в данном случае четыре).
• Г — часть соединителя ( розетка ).
• 10 — обозначение сочетания контактов.

Технические параметры

• Количество контактов : 4 (с диаметрами 2,5 мм и 3,5 мм).
• Рабочий ток на одиночный контакт : от 20 до 200 А в зависимости от диаметра контакта.
• Сопротивление контактов : не более 0.75 МОм для контактов диаметром 3,5 мм.

Разъемы типа 2РТТ28Б4Г10В широко применяются в различных контрольно-измерительных приборах и электронике, обеспечивая надежное соединение в сложных условиях эксплуатации.
