Микросхемы К155ЛА7, КМ155ЛА7, и КБ155ЛА7-4 содержат 20 интегральных элементов and represent 2 logic elements 4И-НЕ with an open collector output and a large branching factor. They are designed for use in automation devices, devices with digital time counting, and computers. General Specifications:

• корпуc type: 201.14-1, weight no more than 1 g and type 201.14-8, weight no more than 2.2 g .
• conventional graphic designation: К155ЛА7, КМ155ЛА7, КБ155ЛА7-4 .

Pin assignment:

• Pin 1: вход Х1 (input X1)
• Pin 2: вход Х2 (input X2)
• Pin 3, 11: свободные (free)
• Pin 4: вход ХЗ (input X3)
• Pin 5: вход Х4 (input X4)
• Pin 6: выход Y1 (output Y1)
• Pin 7: общий (common)
• Pin 8: выход Y2 (output Y2)
• Pin 9: вход Х5 (input X5)
• Pin 10: вход X6 (input X6)
• Pin 12: вход X7 (input X7)
• Pin 13: вход Х8 (input X8)
• Pin 14: напряжение питания (supply voltage)

Electrical parameters:

• Nominal supply voltage: 5 V ± 5%
• Output voltage low level: ? 0.4 V
• Voltage on the anti-ringing diode: ? -1.5 V
• Low-level input current: ? -1.6 mA
• High-level input current: ? 0.04 mA
• High-level output current: ? 0.25 mA
• Supply current at low output voltage: ? 22 mA
• Supply current at high output voltage: ? 8 mA
• Input breakdown current: ? 1 mA
• Static power consumption per 1 logic element: ? 39.4 mW
• Turn-on propagation delay time: ? 18 ns
• Turn-off propagation delay time: ? 60 ns

The structure of the conditional designation of the microcircuit К155ЛА7 :

• К – category of quality.
• К – integrated circuit with acceptance of the QMS for wid

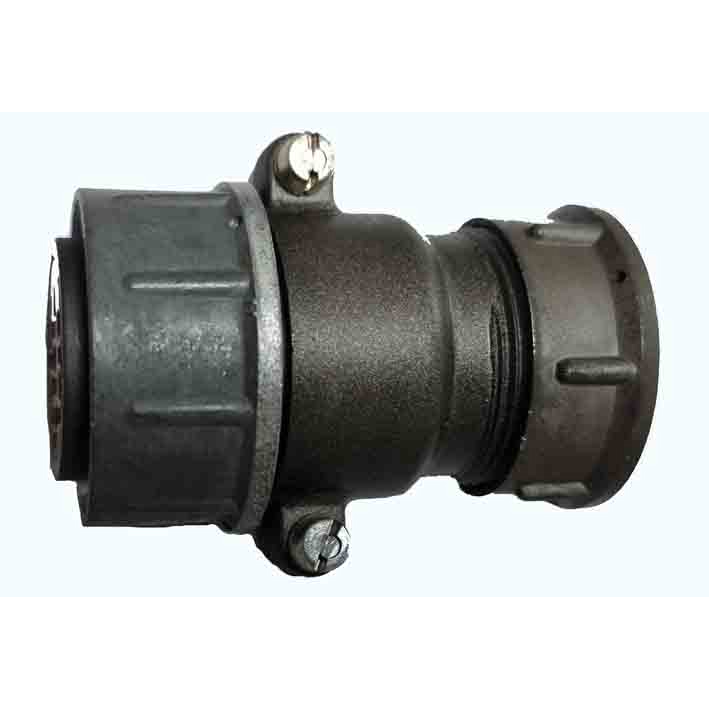

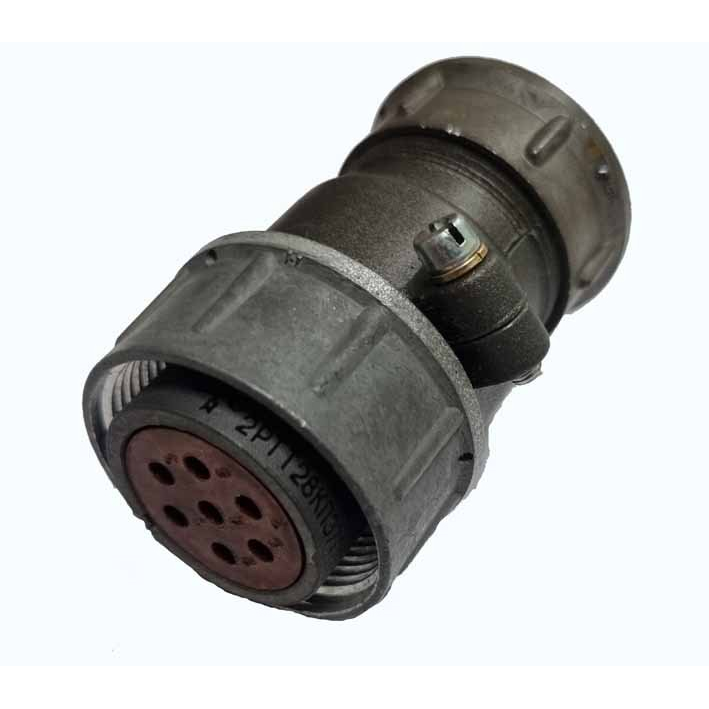

Разъем 2РТТ28КПЭ7Ш1В1 ВП представляет собой электрический соединитель, который используется в различных электрических и электронных системах.

Основные характеристики

• Тип разъема : 2РТТ28КПЭ7Ш1В1 ВП относится к группе разъемов с прямым контактом, что обеспечивает надежное соединение.
• Количество контактов : Разъем имеет 28 контактов, что позволяет подключать несколько проводов одновременно.
• Исполнение : ВП (влагозащищенное исполнение) обеспечивает защиту от воздействия внешней среды, включая влагу и пыль, что делает его подходящим для использования в сложных условиях.

Применение

Разъемы данного типа широко используются в:

• Автомобильной электронике
• Промышленном оборудовании
• Системах управления и автоматизации

Конструктивные особенности

• Материалы : Обычно разъемы изготавливаются из прочных материалов, устойчивых к коррозии и механическим повреждениям.
• Способ подключения : Разъемы могут иметь различные способы подключения, включая винтовые или защелкивающиеся механизмы.

Разъем 2РТТ28КПЭ7Ш1В1 ВП является надежным и универсальным решением для обеспечения качественного электрического соединения в различных областях.
