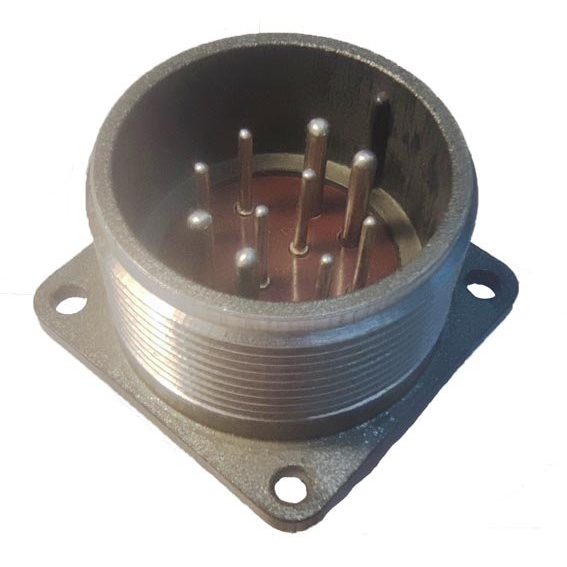

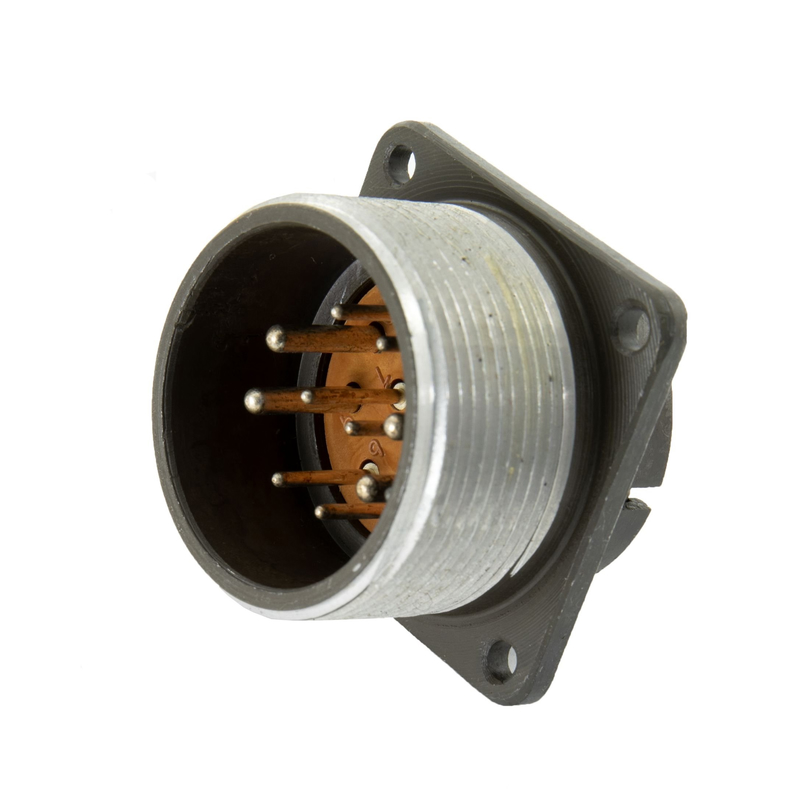

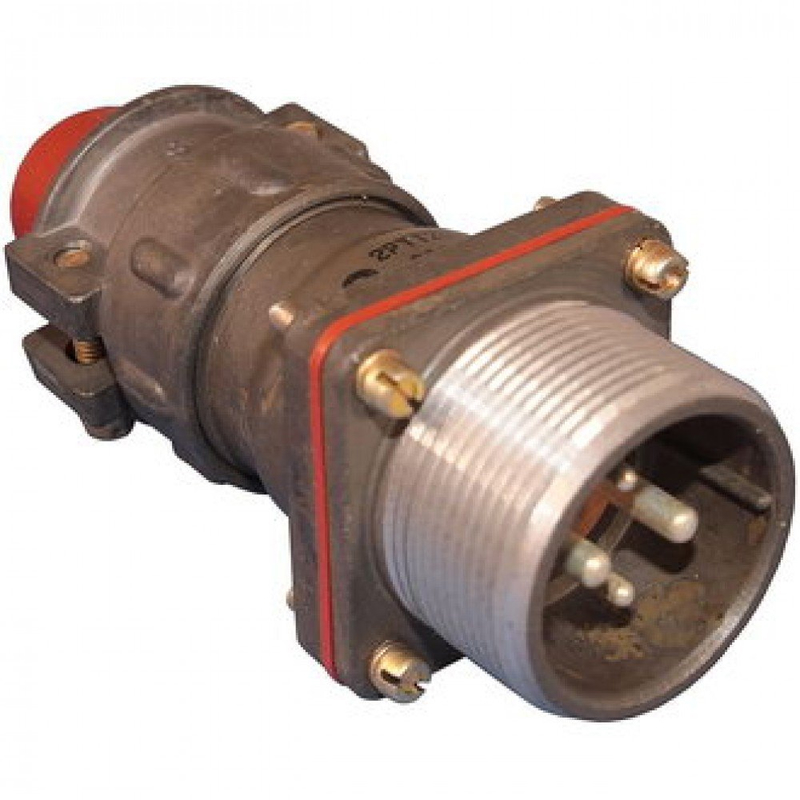

Соединитель 2РТТ32БПН10Ш15В — это цилиндрическая низкочастотная вилка блочного типа из серии 2РТТ, предназначенная для монтажа в приборах и блоках с неэкранированным кабелем. Ниже — основные технические и конструктивные особенности.

Назначение и конструкция

• Относится к цилиндрическим низкочастотным соединителям с резьбовой фиксацией сочленённого положения.

• Исполнение блочное приборное с прямым патрубком и гайкой , рассчитано на монтаж неэкранированным кабелем.

• Общее исполнение —всеклиматическое, теплостойкое, тропикоустойчивое, пылебрызгозащищённое .

Электрические параметры

• Номинальный ток — 10 А, рабочий ток может доходить до 25 А в зависимости от условий.

• Максимальное рабочее напряжение постоянного тока —не более 700 В , амплитудное значение напряжения в цепях постоянного и переменного токов —до 850 В .

• Предназначены для работы при частоте до 3 МГц .

Контакты и формула обозначения

• Количество контактов —10 позиций : обычно 6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм.

• Сопротивление контактов — не более 2,5 мОм для диаметра 1,5 мм и около 1,0 мОм для 2,5 мм, в нормальных условиях.

• Сопротивление изоляции в нормальных климатических условиях —не менее 1000 МОм (у ряда производителей — до 5000 МОм).

Климатические и механические условия

• Диапазон рабочих температур — примерно от −60 °C до +100…+180 °C (в зависимости от конкретного исполнения и условий перегрева контактов).

• Устойчив к вибрациям (диапазон частот до 1000 Гц, ускорение до 100 м/с²) и механическим ударам ; рассчитан на минимум 500 циклов сочленений–расчленений .

• Допускается эксплуатация при пониженном атмосферном давлении порядка Па и повышенной влажности до около 98% при +40 °C.

Надёжность и документация

• Минимальная наработка — порядка 1000 часов ; срок сохраняемости —15–20 лет в зависимости от производителя.

• Исполнение соответствует ТУ (например, ТУ 6313‑022‑61929916‑2015) и имеет сертификаты соответствия ЕАЭС.
