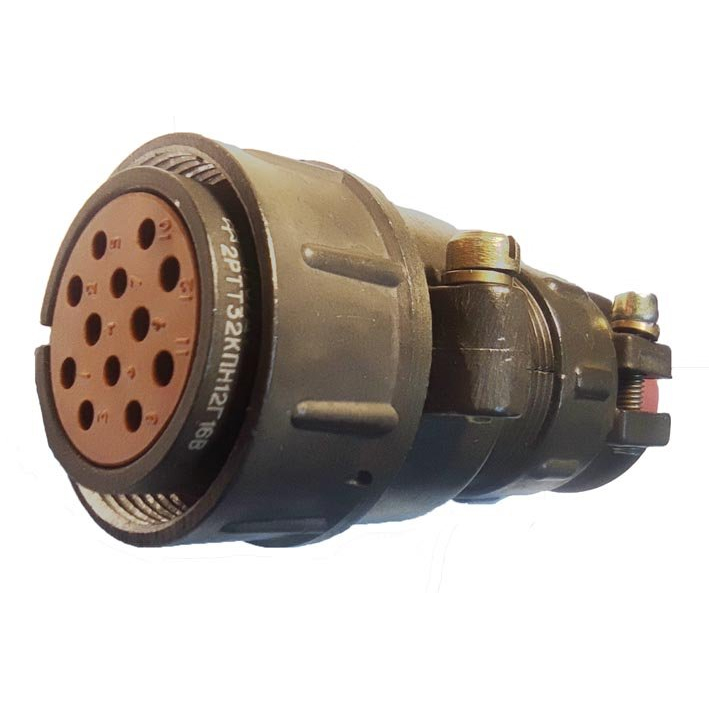

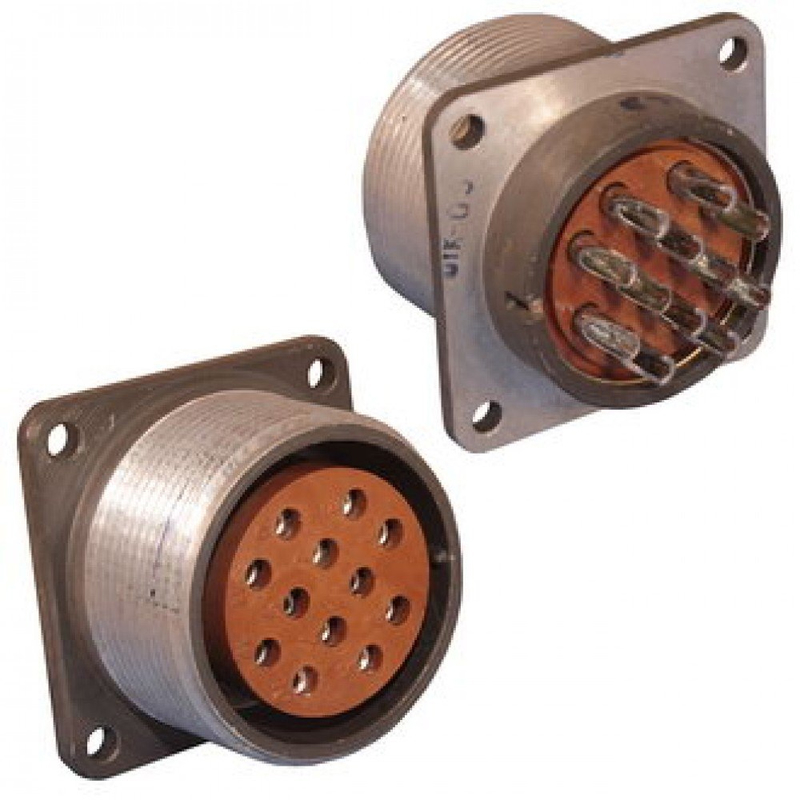

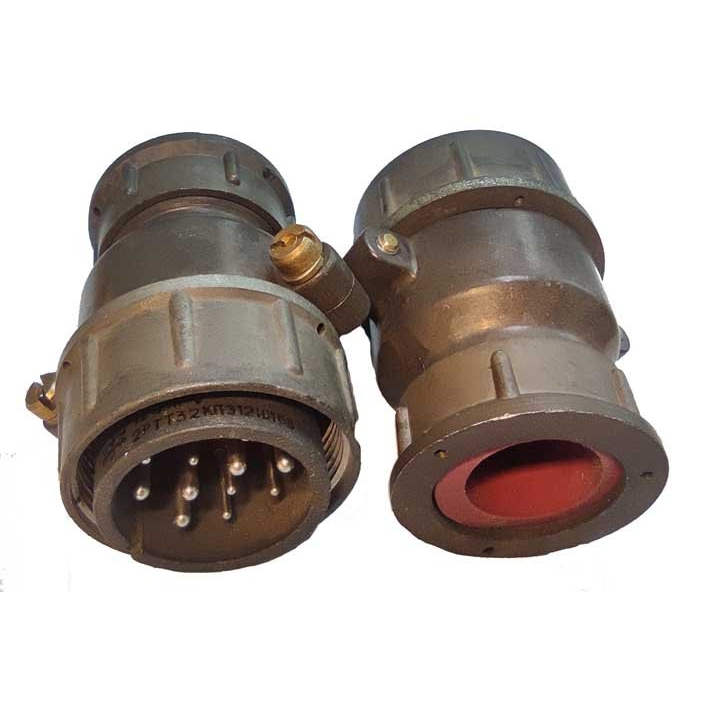

2РТТ32КПЭ12Г16В — это кабельная розетка серии 2РТТ: цилиндрический, негерметичный, теплостойкий и тропикоустойчивый соединитель с прямым патрубком для экранированного кабеля. Он применяется в цепях постоянного и переменного тока частотой до 3 МГц, с рабочим напряжением до 850 В (амплитудное значение).

Что означает обозначение

• 2РТТ — серия цилиндрических соединителей общепромышленного назначения.

• 32 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Э — вариант под экранированный кабель.

• 12Г16В — 12 контактов, из них 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм;В означает всеклиматическое исполнение.

Основные параметры

• Тип контактов: розетка, то есть гнездо.

• Способ монтажа: на кабель, объемный монтаж с пайкой.

• Материалы: металлический корпус и карболитовый изолятор.

• Покрытие контактов: серебро.

• Рабочая температура: от -60 до +100 °C.

• Сопротивление изоляции: не менее 5000 МОм по одним источникам, у части поставщиков встречается 1000 МОм как базовое значение для серии.

Эксплуатационные свойства

• Рабочий ток на одиночный контакт зависит от диаметра контакта и для этой группы изделий указывается в диапазоне от 20 до 200 А.

• Минимальная наработка: 1000 часов.

• Число сочленений-расчленений: не менее 500.

• Диапазон вибрации и ударных воздействий у серии рассчитан на промышленную эксплуатацию.

Где обычно применяют

Такой разъем используют в промышленной и радиоэлектронной аппаратуре, где нужен надежный многоконтактный соединитель для силовых и сигнальных цепей, особенно при монтаже на кабель и при работе в сложных климатических условиях.
