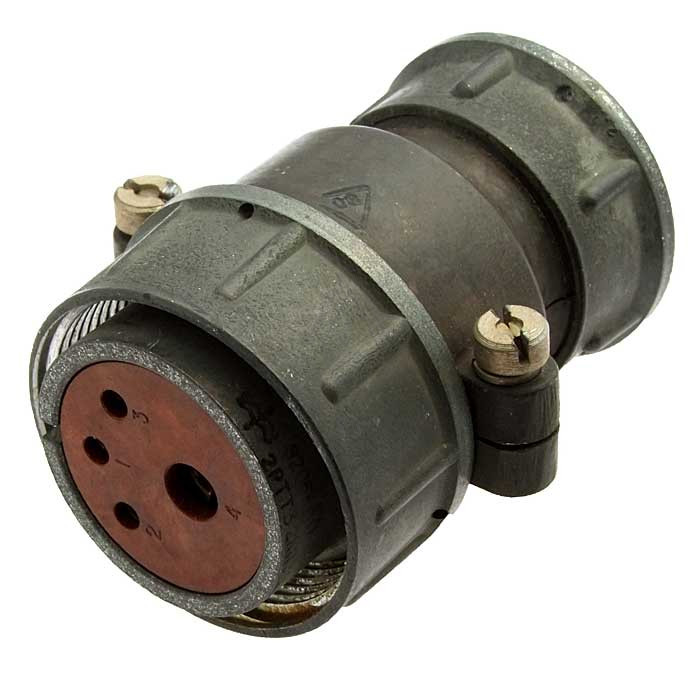

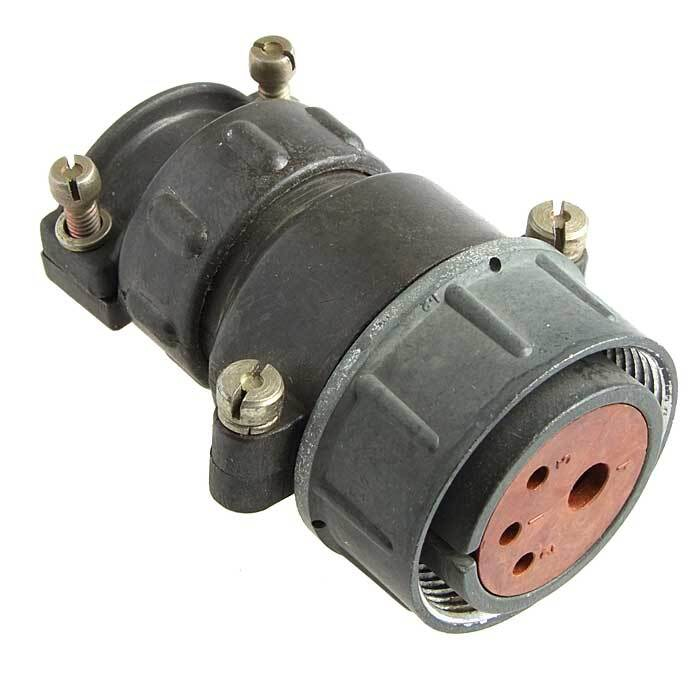

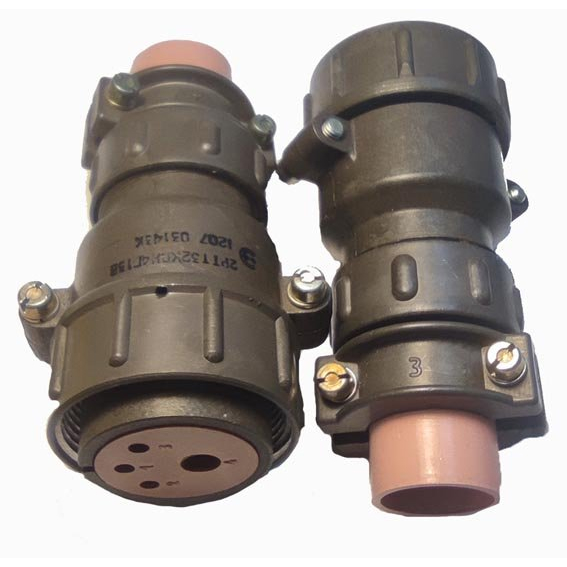

Соединитель 2РТТ32КПН4Г13В — это низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией сочлененного положения.

Вот некоторая информация о соединителях 2РТТ32КПН4Г13В :

• Предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

• Соединители 2РТТ состоят из двух частей: вилки и розетки.

• Вилки и розетки могут быть как приборными, так и кабельными.

• Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.

• Покрытие контактов – серебро.

• Метод монтажа — пайка.

• Предназначены для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка.

• Изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].

• Гарантийный срок хранения соединителей 2РТТ — не менее 15 лет со дня изготовления.

• Минимальная наработка 1000 часов во всех режимах и условиях, допускаемых ТУ.

Расшифровка условного обозначения 2РТТ32КПН4Г13В:

• 2РТТ — тип соединителя

• 32 — условный размер корпуса

• К — вид корпуса: Б — блочный, К — кабельный

• П — вид патрубка: П — прямой, У — угловой

• Н — вид гайки патрубка: Э — для экранированного кабеля, Н — для неэкранированного кабеля

• 4 — количество контактов

• Г — часть соединителя: Ш — вилка, Г — розетка

• 13 — обозначение сочетания контактов — условное число

• В — всеклиматическое исполнение

Основные характеристики:

• Количество контактов: 4.

• Рабочее напряжение: До 850 В (амплитудное).

• Рабочая частота: До 3 МГц.

• Рабочий диапазон температур: От -60°C до +100°C, что соответствует всеклиматическому исполнению.

• Материал корпуса: Алюминиевый сплав, обеспечивающий прочность и устойчивость к внешним воздействиям.

• Материал изолятора: Термореактивная пластмасса (например, фенопласт), обеспечивающая высокие изоляционные свойства.

• Износостойкость: Не менее 500 циклов сочленений-расчленений, что гарантирует долгий срок службы при многократном использовании.

• Вибро- и ударостойкость: Высокая устойчивость к механическим нагрузкам, вибрациям и ударам, что характерно для изделий, применяемых в жестких условиях эксплуатации.

Области применения:

• Радиоэлектронная аппаратура: Используются для соединения блоков и модулей в системах связи, управления и обработки информации.

• Промышленная автоматика: Применяются в системах автоматизации производственных процессов, для подключения датчиков, исполнительных механизмов и панелей управления.

• Специальная техника: Широко используются в военной технике, авиации, космосе и других областях, где требуется высокая надежность и устойчивость к экстремальным условиям.

• Приборостроение: В составе различных измерительных приборов, контроллеров и лабораторного оборудования.

• Транспортные средства: Для коммутации электрических цепей на железнодорожном, автомобильном и водном транспорте.
