ПКН546.1-2хж/зВ (5) Смоленский завод

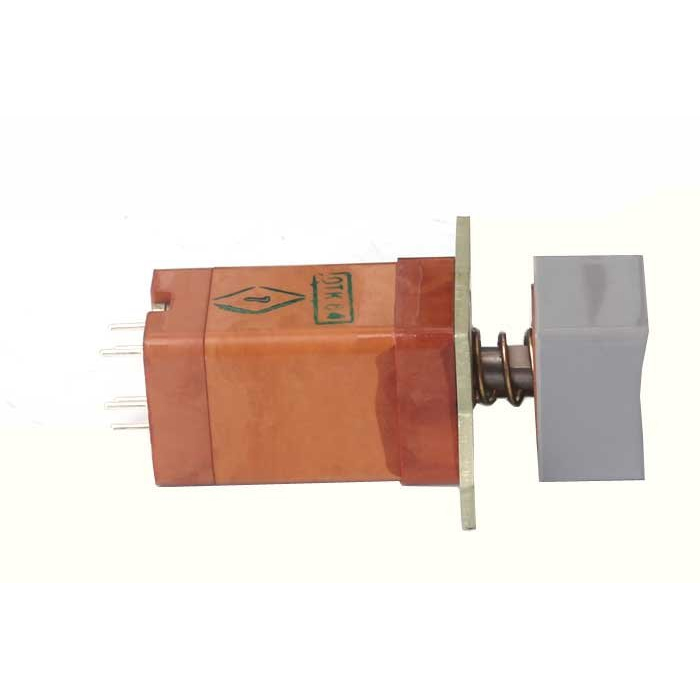

ПКН546.1‑2хж/зВ (5) — это герметизированный кнопочный (тумблерный) переключатель, выпускаемый Смоленским заводом радиодеталей, предназначен для коммутации электрических цепей постоянного и переменного тока в аппаратуре общего и специального назначения, включая радиоэлектронные устройства и промышленную технику.

Общее назначение и исполнение

Переключатель относится к семейству ПКн546 и предназначен для многократного включения/выключения и переключения в цепях с номинальными токами и напряжениями, характерными для аппаратуры с низким и средним уровнем мощности. Изделие имеет климатическое исполнение «В» — рассчитано на работу в условиях широкого диапазона температур и повышенной влажности, в том числе в герметизированных и защищённых конструкциях.

Условное обозначение и схема

Обозначение «ПКН546.1‑2хж/зВ (5)» указывает на следующие особенности:

• серия ПКн546.1 — кнопочный переключатель с фиксированным положением;

• «2хж/зВ» означает наличие двух независимых контактов, выполненных по схеме «ж/з» (жесткий и заземлённый / заземляемый), что характерно для специальных конфигураций;

• «В» — климатическое исполнение по ГОСТ;

• «(5)» — дополнительный индекс, как правило, указывает на версию или модификацию (например, вариант комплектации или конструктив).

Конструкция и механические параметры

Переключатель имеет металлический корпус с фиксирующим механизмом, обеспечивающим надёжное удержание положения «Вкл»/«Выкл» и защиту от случайных переключений. Ход приводного элемента (кнопки / рычажка) для ПКн546 не превышает 7 мм, а усилие переключения — не более 27 Н (около 2,7 кгс), что обеспечивает удобное ручное управление при достаточной механической надёжности.

Электрические параметры и надёжность

Сопротивление электрического контакта переключателя составляет не более 0,05 Ом, что обеспечивает малые потери напряжения и минимальный нагрев в рабочем режиме. Сопротивление изоляции — не менее 1000 МОм, а электрическая прочность изоляции — порядка 750 В (эффективное значение), что позволяет использовать переключатель в низковольтных схемах с повышенными требованиями к изоляции.

Диапазон рабочих условий

Изделие рассчитано на работу в диапазоне температур приблизительно от минус 60 °C до +8５ °C, что делает его пригодным для применения как в наземных, так и в некоторых бортовых и мобильных системах. Срок сохраняемости переключателя после изготовления составляет порядка 25 лет, что подчёркивает его ориентацию на длительную эксплуатацию без необходимости частой замены.
