ПКН546.1-2хз/хзВ (5) Смоленский завод

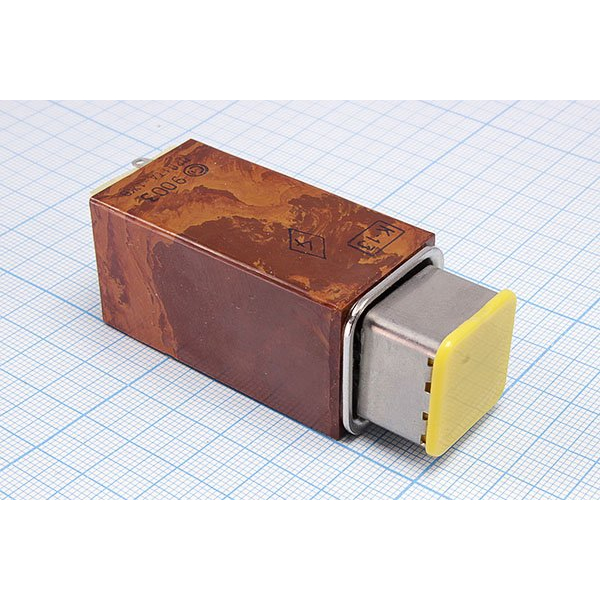

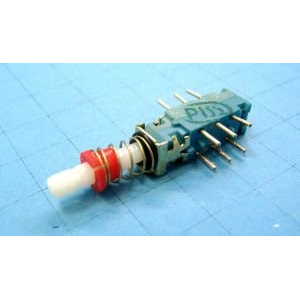

ПКН546.1‑2хз/хзВ (5) — это радиоэлектронный кнопочный переключатель, выпускаемый Смоленским заводом радиодеталей («Смоленский завод»), предназначен для коммутации электрических цепей постоянного и переменного тока в аппаратуре общего и, возможно, специального назначения.

Назначение и тип изделия

• Это многопозиционный кнопочный переключатель (кнопочный декадный переключатель) из серии ПКн546, разработанный для коммутации групп контактов в электрических и радиоэлектронных устройствах.

• Климатическое исполнение «В» указывает на применение в условиях умеренного и холодного климата с расширенным температурным диапазоном и повышенными требованиями к надежности.

Основные электрические и механические параметры

• Контактное сопротивление не превышает порядка 0,05 Ом, что обеспечивает низкие потери и стабильное прохождение сигнала по контактам.

• Сопротивление изоляции между несвязанными контактами и деталями не менее 1000 МОм, а электрическая прочность изоляции достигает порядка 750 В (эффективное значение), что делает переключатель пригодным для работы в низковольтной и средневольтной аппаратуре.

Условия эксплуатации

• Рабочий диапазон температур обычно составляет от −60 °C до +85 °C, что позволяет использовать переключатель в жёстких климатических и эксплуатационных условиях.

• Срок сохраняемости изделий этой серии (в том числе ПКн546) заявлен порядка 25 лет при хранении и транспортировке в соответствии с техническими условиями.

Конструкция и особенности

• Усилие переключения для ПКн546 не превышает примерно 27 Н (примерно 2,7 кгс), что обеспечивает комфортное, но достаточно «жёсткое» переключение с чёткой фиксацией положения.

• Полный ход приводного элемента (кнопки) для ПКн546 составляет до 7 мм, что характерно для более «тяжёлых» переключателей серии по сравнению с ПКн534/ПКн536.
